BIFMA X5.1-2017 가구 테스트 장비 - 의자 회전 테스트 기계

의자 회전 테스트 기계

적용

이 시험은 회전 좌석이 있는 모든 종류의 의자에 적용됩니다.

시험의 목적: 이 기계는 의자가 반복적으로 회전하는 것에 의한 스트레스와 마모에 견딜 수 있는 능력을 평가하기 위해 설계되었습니다.

기술 매개 변수

a) 플랫폼 배포

- 시계 방향과 반대 방향으로 회전을 설정할 수 있습니다

- 회전 범위: 0-360°

- 최대 지름: 100mm

- 듀얼 액션 공기 실린더로 작동

- 조절 가능한 회전 속도 5 ~ 15 회전 / 분

b) 카운터 패널:

-전력 공급원: 단일 단계 AC 220V.1KW

- ON/OFF 스위치 버튼

-6자리 전자 선정 계산기 (EPC)

• EPC는 6자리까지 실린더의 모든 스트로크를 기록합니다.
• 미리 설정 된 스트로크에 테스트 운영을 중지합니다
• EPC는 테스트 동안 달성 된 스트로크 수를 표시합니다.
• 또한 EPC는 전력 중단이 발생했을 때 주기의 수를 저장하고 실제 판독을 표시 할 수 있으며 작동이 재개되면 계속 계산합니다.
• 시그널은 카운터가 다시 설정될 때까지 유지되어야 합니다.

c) 스톱퍼: 의자 기판이 미끄러지는 것을 막기 위해.

참고: 한 360° 회전이 한 주기로 계산됩니다.

i. 회전형 시험 (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, 조 8)

II. 회전형 시험 (ANSI/BIFMA X5.9-2020 제19항)

III.스위블 테스트 및 롤러 및 의자 기단 내구성 (BS EN 1728:2012제7.11조 및 제7.13조

사양
시험 표준: BIFMA X5.1-2002, 시험 번호 9
1적용 가능: 이 시험은 회전 좌석이 있는 모든 종류의 의자에 적용됩니다.

시험의 목적: 이 기계는 의자가 반복적으로 회전하여 발생하는 스트레스와 마모에 견딜 수 있는 능력을 평가하기 위해 설계되었습니다.

기계 기계장치

표준
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BSI/BS 5459, EN 581-2

참조 의사: BIFMA X5.1-2017 회전 테스트

의자 시험 단계

• 의자는 기판에 고정되어야 하며, 좌석 또는 기판은 회전할 수 없도록 고정되어야 한다.
• 좌석이 조절될 수 있는 경우 좌석의 최대 위치로 설정합니다. 다른 모든 조절 가능한 기능을 정상 사용 상태로 설정합니다.
• 좌석에 122 kg (270 lb) 의 부하를 배치하여 부하의 중심은 회전축의 중선 앞쪽으로 51~64 mm (2~2.5 in) 이어야 합니다.
• 사이클 장치는 다음의 어느 하나보다 작은 회전 범위 또는 360° ± 10°의 회전 범위로 조정되어야 한다.시험 기계의 회전은 회전 메커니즘이 정지 장치에 닿지만 이를 대체하지 않도록 조절되어야 합니다.회전은 양방향 또는 일방향이 될 수 있습니다.
• 360도 회전 의자에 대해, 한 순환은 하나의 완전한 회전이다. 360도 회전 이하의 의자에 대해서는 한 정지에서 다른 정지까지 한 순환이 회전한다.
• 좌석 또는 플랫폼은 1분당 5~15회로 6만 회 회 회전한다.
• 좌석 높이가 조절될 수 있는 경우 가장 낮은 위치로 설정합니다.
• 모든 의자에 대해 추가로 6만 회로 테스트를 계속하여 총 12만 회로 테스트를 계속합니다.

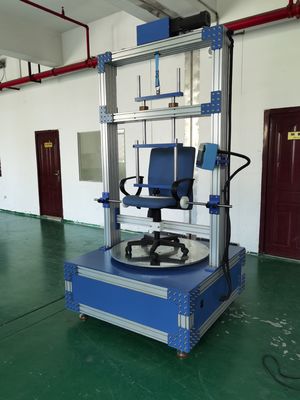

테스트 이미지:
