PLC는 가구 시험 장비 서랍 활주 내구성 주기 검사자를 통제합니다

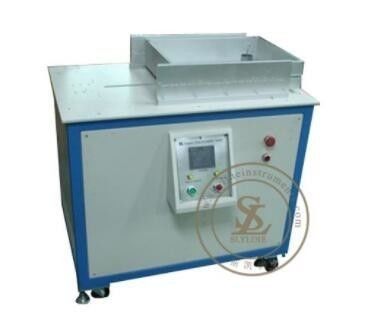

PLC 제어 가구 테스트 장비 드라워 슬라이드 내구성 사이클 검사기

제품 정보

드라워 슬라이드 내구성 검사기는 드라워, 책상, 테이블, 캐비닛 및 옷장의 슬라이드를 테스트하도록 설계되었습니다.
시속 조절, 일정한 이동 조절, 주파수 조절, 스트로크 조절

기술 매개 변수

압축 공기 - 6kg/cm2

b.AC 모터 - 250-1000mm의 높이를 제어합니다.

c.압기 실린더 - 자기 스위치와 최대 스트록 600mm (정정) 의 이중 작용 실린더.실린더는 모든 종류의 드라이저 손잡이를 잡고 드라이저 시스템에 힘을 가하지 않고 드라이저를 열고 닫을 수 있는 고정 장치가 있어야 합니다..

d. 컨트롤 패널/컨솔은 다음으로 구성됩니다.

• 전원 공급: 240 볼트: 13 A mps: 50HZ
• ON/OFF 스위치 버튼
• 6자리 전자 사전 결정 카운터 (EPC)

- EPC는 실린더의 모든 스트로크를 6자리까지 기록합니다.

- 미리 설정된 스트로크로 테스트 작업을 중지합니다.

-EPC는 테스트 도중 달성 된 스트로크 수를 표시합니다.

-EPC 또한 전력 중단이 발생했을 때 주기의 수를 스트로크 할 수 있으며 실제 판독을 해제 할 수 있으며 작동이 재개되면 계속 셀 수 있습니다.

- 싱글은 카운터가 재설정될 때까지 유지됩니다.

참고: 한 번의 스트로크는 한 번의 사이클로 계산됩니다.

i.확장 가능한 원소 사이클 테스트 (ANSI/BIFMA X5.9-2012, 제15항)

ii.확장 가능한 요소 사이클 테스트 (ANSI/BIFMA X5.5-2014, 제10항)

iii.확장 요소의 내구성 (BS EN 16122:2012제7조5.3)

사양

1슬라이드 크기: 140-500mm/

2- 수동 조작

3드라워 역전력: 120W 가이드 모터/

4제어 시스템 PLC 제어, 터치 스크린 디스플레이

5시험 속도:0.25m/s (조정 가능) /

6- 드라워 사이클 여행: 닫-열 140-500mm (고객에 의해 지정 될 수 있습니다)

신청서

• 사무용 가구 제조업체책상, 파일 캐비닛 및 저장 장치에 있는 드로저 슬라이드를 테스트

• 국내 가구 생산자□ 부엌 옷장, 침실 의 옷장, 욕실 의 소용 없는 물건 들 을 평가 하는 것

• 가구 시험 연구소BIFMA 및 EN 표준에 따라 인증 및 품질 보장 테스트를 수행

• 라우저 슬라이드 공급업체OEM 고객을 위한 제품 내구성 및 주기 수명을 검증

• 품질 관리 부서✅ 완성된 가구 집합의 입수 검사 및 생산 라인 샘플링

• 연구개발팀통제 된 사이클 조건 하에서 슬라이드 설계, 재료 및 윤활 시스템 비교

• 제3자 검사 기관✅ 준수 보고에 대한 독립적인 내구성 평가를 수행

자주 묻는 질문

질문: 이 장비는 무엇을 위해 사용됩니까?
이 테스트는 책상, 캐비닛, 옷장에 설치된 드로저 슬라이드의 내구성 및 주기를 평가합니다.제어된 조건에서 반복적으로 열고 닫는 것을 시뮬레이션함으로써.

질문: 테스트 프로세스는 어떻게 작동합니까?
기압 실린더는 드라이저 손잡이를 잡고 자동으로 드라이저를 프로그램 가능한 속도와 스트록 길이를 통해 열고 닫습니다.전자 카운터는 각 사이클을 추적하고 미리 설정된 숫자가 도달하면 테스트를 중지.

질문: 이 장비는 어떤 표준을 준수합니까?
시험기는 ANSI/BIFMA X5.9-2012 (항 15) 및 ANSI/BIFMA X5.5-2014 (항 10) 및 BS EN 16122:2012 (항 7) 에 명시된 시험 방법을 지원합니다.5.3) 확장 가능한 요소의 내구성.

질문: 어떤 종류의 드라이더나 슬라이드가 테스트될 수 있습니까?
이 단위는 140mm에서 500mm까지의 스라이드 길이를 수용하고 다양한 종류의 드라이어를 처리합니다.장치는 드라워 시스템에 힘을 행사하지 않고 표준 드라워 손잡이를 잡을 수 있도록 설계되었습니다..

질문: 테스트 중에 전원이 끊어지면 어떻게 될까요?
전자 카운터는 전력 중단을 통해 사이클 수를 유지 하 고 전원이 복원 된 것과 같은 지점에서 수치를 재개.

질문: 테스트 속도와 스트로크 길이를 조정할 수 있나요?
예. 테스트 속도는 0.25m/s까지 조정되며, 스트로크 길이는 귀하의 특정 슬라이드 요구 사항에 따라 140mm에서 500mm 사이를 설정할 수 있습니다.

Q: 어떤 산업에서 이 장비를 사용하는가?
사무용 가구 제조업체, 가구 제조업체, 시험 연구소, 드라이더 슬라이드 공급업체, 품질 관리 부서 및 제3자 검사 기관.
