MOQ:	1 단위
가격:	negotiated
standard packaging:	접착판 케이스
Delivery period:	25 근무일
payment method:	전신환, L/C (신용장), 웨스턴 유니온, 머니그램
Supply Capacity:	0 달

Details Information

제품 설명

자세한 정보

원래 장소

중국

브랜드 이름

SKYLINE

인증

지평선:

매트리스를 위한 열량계 시스템

표준:

ASTME1590

온도 감지 부재:

범위 0-1000C, 정확도 0.1C

열 출력 열기:

≤0.5F.S.

제로 떠있는 비:

≤1%F.S./7D

시작 시간:

≤30min

강조하다:

ASTM E1590 칼로리미터 시스템

매트리스 열량 측정 시스템

ASTM E1537 매트리스 시험 기계

제품 설명

매트레스, 가구 및 겹쳐진 의자에 대한 열량 측정 시스템

제품 도입

칼로리미터 시스템, 매트리스의 연소 행동을 결정하는 방법을 제공합니다.가구와 겹겹이 쌓인 의자, 시험 표본이 특정 화염 발화에 노출될 때 특정 시험 반응을 측정함으로써시험은 표준 구성 방에서 실시됩니다. 크기는 3.66 × 2.44 × 2.44m 높이고 환기가 잘됩니다.측정에 열과 연기의 방출율이 포함됩니다., 전체 방출, 비율 등

ASTME1590, ASTM E1537, ASTM E1822의 준수

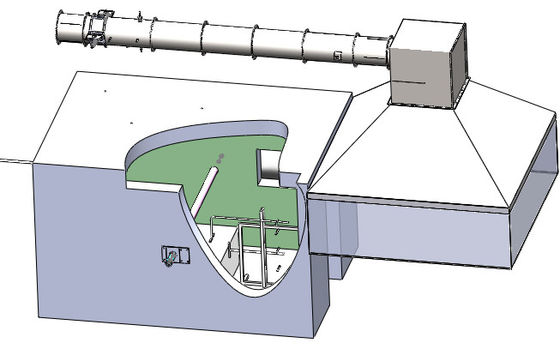

참조 칼로리미터 시스템의 레이아웃

기술 매개 변수

1.1. 연소 가스 흐름 제어 시스템
지수		난에	기술 지표 및 매개 변수
1.1		소화기	연소 테스트 챔버의 열기 바로 위에 설치되어 있으며, 바닥에서 1.8~2.0m 높이고, 바닥 크기는 2440*2440mm이고, 높이는 1000mm이며, 재료는 SS304입니다.
1.2		연소 가스의 호모믹서	설치 및 바로 위에 콘 모양의 연기를 수집 하우드, 크기는 900 * 900 * 900mm, 두 900 * 500 스테인리스 스틸 판이 내부에 설치되어 있습니다,그리고 한쪽은 파이프에 연결하기 위해 φ400 열로 열립니다.소재는 SS304입니다.
1.3		피기 배기가스 파이프	φ는 400mm, 길이는 5000mm이며, 몇 개의 섹션으로 구성되어 있으며, 플랜지와 고온 내성 밀폐 고리로 연결되어 있으며, 양쪽 끝에는 연소 가스 혼합 장치가 설치되어 있으며, 재료는 SS304입니다.
1.4		배기가스 팬	원심 배기가스 팬, 내부 탱크는 스테인리스 스틸로 만들어졌으며, 300°C 이하의 고온 연소 가스를 견딜 수 있으며, 공기 부피는 주파수 변환기로 단계 없이 조절됩니다.
			소화기 배기 시스템은 휴대전화 연소 시험에서 생성되는 모든 연기에 충분하며, 소화기 배기 용량은 8000m3/h 이하입니다.
2.2전체적인 측정 섹션
2.1	종합적인 측정 섹션		SS304로 만든 길이 2155mm, 지름 400mm의 스테인리스 스틸 파이프 섹션, 압력, 온도, 빛 경로, 샘플링 및 기타 센서가 장착되어 있다.
2.2	압력 감지 장치		스테인리스 스틸로 만든 두 방향 탐사선, 파이프 라인의 중앙에 설치된,앞방과 뒷방은 PTFE 튜브를 통해 압력차 센서와 연결되어 파이프라인 내 압력차를 감지합니다.
			차차 압력 센서는 종합 측정 구간의 받침대에 설치되어 차차 압력 판독이 짧은 지연과 손실이 없는 것을 보장합니다.그리고 T90 반응 시간은 3초 미만입니다.
			압력 센서, 범위는 0~2000Pa, 정확도는 ±5Pa
2.3	온도 감지 장치		미국 오메가 열쌍, 지름 0.5mm, IEC 요구 사항을 충족하는 장갑 격리형 K 열쌍을 채택합니다.
			0~1000°C 범위, 정확도 0.1°C
2.4	광 경로 측정 장치		광학 약화 시스템은 화전형입니다.
2.5	가스 샘플 수집 장치		램프는 방화 램프로 색 온도 (2900±100) K에서 사용됩니다. 전원 공급은 안정적인 직류입니다.
3.가스 및 제어 시스템
3.1	연소기		검출기 및 수입 실리콘 광 다이오드 탐사선
			광학 약화 시스템은 화전형입니다.
			램프는 방화 램프로 색 온도 (2900±100) K에서 사용됩니다. 전원 공급은 안정적인 직류입니다.
3.2	발화장치		렌즈 시스템은 빛을 최소 20mm의 지름의 평행 빔으로 응축하는 데 사용됩니다.광전지의 빛 방출 구멍은 그 앞의 렌즈의 초점에 위치해야 합니다.
			검출기 및 수입 실리콘 광 다이오드 탐사선
			광학 약화 시스템은 화전형입니다.
3.3	연소 헤드 가스 흐름 제어		램프는 방화 램프로 색 온도 (2900±100) K에서 사용됩니다. 전원 공급은 안정적인 직류입니다.
			렌즈 시스템은 빛을 최소 20mm의 지름의 평행 빔으로 응축하는 데 사용됩니다.광전지의 빛 방출 구멍은 그 앞의 렌즈의 초점에 위치해야 합니다.
			검출기 및 수입 실리콘 광 다이오드 탐사선
3.4	정렬된 모래 연소기		광학 약화 시스템은 화전형입니다.
			램프는 방화 램프로 색 온도 (2900±100) K에서 사용됩니다. 전원 공급은 안정적인 직류입니다.
3.5	정렬된 가스 흐름 조절기		미국 Alicat 질량 흐름계를 사용하여 매체는 프로판, 범위는 0-7g/s, 정확도는 ±(0.8%rdg+0.2%F.S.), 반응 시간은 0.1s이며 최대 캘리브레이션 플레임은 300kw입니다.
			캘리브레이션 가스 흐름은 75kw/160kw 출력으로 단계적 캘리브레이션 화염원을 자동으로 제어할 수 있는 소프트웨어에 의해 제어된다.
3.6	제어 시스템		옴론 PLC는 안전하고 신뢰할 수 있는 가스 차단 장치가 장착된 가스 흐름을 제어하는 데 사용됩니다.
			가스 제어 상자의 별도의 구성, 안전하고 작동 및 유지 보수에 편리합니다.
4.4. 연소 가스 처리 시스템
4.1	연소 가스 필터링		3단계 필터 장치가 장착되어, 연소 가스 내의 먼지를 장기간 필터링합니다. 1등급 유리섬유 솜 거친 필터, 연소 가스 내의 탄화수소의 큰 입자를 필터하고 필터 물질을 빠르게 교체 할 수 있습니다. 2등급 미국 파커 필터, 필터 요소는 PTFE, 정밀도는 2μm, 필터 요소는 빠르게 분리 및 교체 할 수 있습니다. 3단계 PTFE 막 필터레이션, 0.5μm의 정확성, 습기를 효과적으로 차단합니다.
4.2	차가운 함정		압축 펌프 타입 냉각기, 냉각 용량 320KJ/h, 온도 조절 정확도 0.1°C, 정적 변화 0.1K, 자동 시작 및 유지보수 없이
4.3	증기 함정		냉각기로부터 생성된 냉각수를 유지보수 없이 자동으로 배수합니다.
4.4	건조 기둥		표본 가스의 잔류 수증기를 건조하는 데 사용되며, 신속하게 분리하여 건조 매체로 교체 할 수 있습니다.
4.5	샘플링 펌프		독일 KNF 진공 샘플링 펌프, 16L/min의 샘플링 용량으로, 50KPa의 샘플링 압력을 지속적으로 배출할 수 있으며, 높은 공기 밀도, 낮은 소음 및 낮은 진동;
4.6	로타미터		0-1.5L/min 범위의 수입 로타메터, 출력 샘플 가스 흐름을 안정화하고 가스 흐름을 변동하는 것으로 인한 측정 오류를 줄일 수 있다.
5가스 농도 분석 시스템
5.1	가스 분석기		독일의 ABB EL3020 분석기를 사용하여, O2 농도의 파라마그네틱 분석, 측정 범위 0-21%, 정확도 0.01%, 응답 시간은 12초를 초과하지 않습니다.분석기로부터 30분 이내에 유동 및 소음 100ppm가 넘지 않습니다.; 선형 오차: ≤ 1%F.S. 반복성: ≤0.5F.S. 0의 부동의 비: ≤1%F.S./7D 시작시간: ≤30분
			독일의 ABB EL3020 분석기를 사용하여 IR 타입의 CO/CO2 농도 분석, 측정 범위 CO: 0-1%, 정확도 0.01%, CO2: 0-10%, 정확도 0.01%, 응답 시간은 12초를 초과하지 않습니다.
6데이터 획득 시스템
6.1	인수 모듈		어드벤테크 인수 모듈을 이용해서 가스 농도 수집 정확도는 100×10-6입니다. 온도 수집 정확도는 0.1°C입니다. 압력차량 수집 정확도는 0.1Pa입니다. 시간 취득 정확도는 0.1초입니다. 다른 신호는 풀 스케일 출력 값의 0.1%입니다.
6.2	데이터 수집		시스템은 적어도 3초마다 다음 데이터를 기록하고 저장합니다. 양방향 탐사기의 압력차, 파이프 온도, K O2 농도, % CO 농도, % 이산화탄소 농도 % 프로판의 질량 흐름 속도, mg/s 시간, s;
7. 표준 운영 소프트웨어
표준 운영 소프트웨어에는 다음 기능이 포함됩니다.
7.1	시스템 상태 모니터링		시스템 내의 각 센서의 상태와 신호값을 읽는다.
7.2	센서 캘리브레이션		온도, 바람 압력, 빛 경로, 농도 분석 등에 대한 센서 캘리브레이션
7.3	시스템 캘리브레이션		표준 시스템 단계 정정 절차
7.4	표준 운영 절차		표준 테스트 운영 절차
7.5	보고서 검토		원료 데이터 접근 및 수출 테스트 보고서
7. 다른 보조 장비
7.1	비디오 레코더		입학 시험 영상
7.2	릴리		매트레이스의 표면에 주연소 머리가 가하는 힘을 확인하는 데 사용됩니다.
7.3	PC 컴퓨터		어드밴테크 산업용 컴퓨터와 통합 데이터 획득 인터페이스는 시스템 운영의 안정성을 향상시킵니다.
