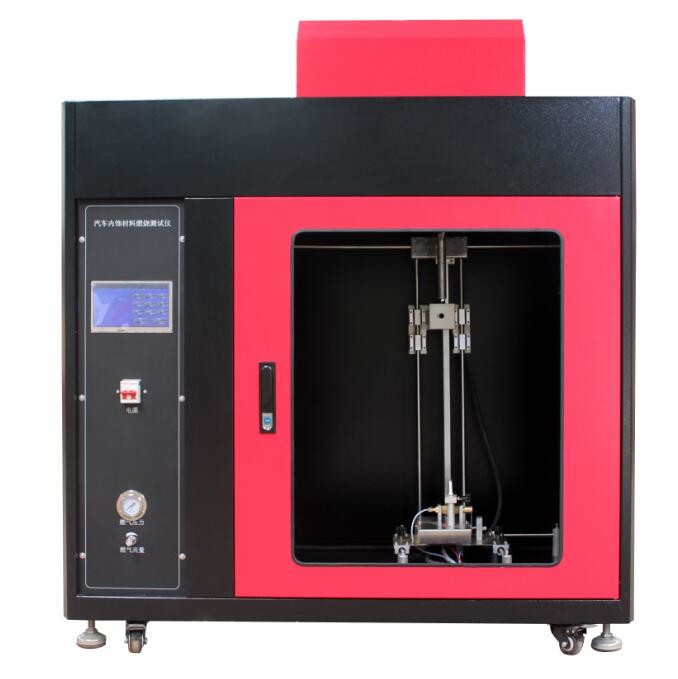

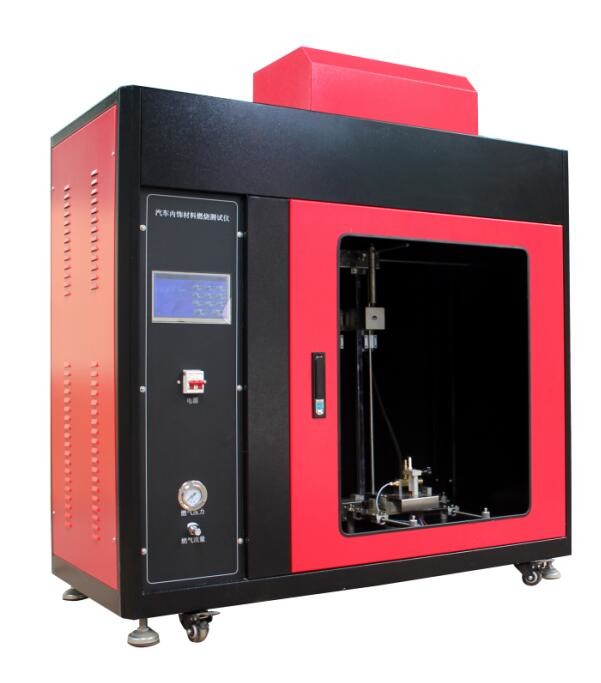

자동차 내부 재료 수직 연소 검사기

자동차 내부 재료 수직 연소 검사기

제품 도입

표준 GB32086-2015에 따르면 특정 유형의 자동차 내부 재료의 수직 연소 특성에 대한 기술적 요구 사항 및 시험 방법국가 표준 GB32086에 명시된 기술적 요구 사항을 완전히 충족합니다.22명 이상의 승객을 탑재하는 M3 자동차 내부의 커튼에 적용됩니다. 자외선 장막 및 기타 내부 서스펜션 재료,서 있는 승객이 있는 시내버스에는 적용되지 않습니다..

기술 매개 변수

1. PLC + 터치 스크린 제어
2. 본센 연기는 자동으로 발화되며 불꽃은 임의로 설정될 수 있습니다.
3. T1/T2/T3 기록 시간 9999S
4. 타임머 최소 해상도: 0.1S
5. 화염 적용 시간은 미리 설정할 수 있습니다 (자동 시시); 제어 범위: 0.1s-999.9s; 시시 정확도 0.1s, 설정 된 연소 시간에 도달 한 후, 번센 연소기 (연소기) 는 자동으로 돌아옵니다.
6. 표본 보관기의 앞면은 표본의 관찰과 연소를 용이하게 하기 위해 장비의 관찰 창으로 향한다.
7. 피크 후드: (냉장고 판 전자기 스프레잉 외부 상자)
8. 펀센 연장기 (연장기) 는 자동으로 45°로 기울인다.
9. 화염 높이: 10~100mm 연속 조절
10. 전원 공급: 220VAC-15%~220VAC+10% 500W (일화면 3선 시스템)
11. 샘플 클램프 크기: 프레임 높이는 560mm이며 150mm 떨어져있는 두 개의 평행 막대기로 구성됩니다. 막대기에 표본을 유지하는 고정 바늘이 있습니다.고정 된 바늘 지름은 2 mm 이상이고 길이는 적어도 27 mm입니다.고정 바늘에 샘플을 고정시키고 프레임에서 일정 거리에 고정 바늘 근처에 지름 2mm와 높이가 적어도 20mm의 위치 기둥을 설치해야합니다.
12. 압력판: U형 판은 샘플 홀더에 샘플의 수직 평면성을 보장합니다. U형 압력판은 평평하고 딱딱하며 적절한 재료로 만들어져야하며, 샘플 홀더의 크기,두께는 10.0 mm ± 0.1 mm U 모양 압력판은 평평하고 딱딱하고 적절한 재료로 만들어져 샘플 홀더의 크기와 1.0 mm ± 0.1 mm의 두께가 있어야합니다.
13. 가스 램프: 가스 램프는 표본의 수직 중심선과 표본 표면을 통과하는 평면에서 표본 아래에 위치하고 있습니다. 가스 램프는 축적으로 위로 기울여 있습니다.표본이 있는 평면과 30°의 각도를 형성한다.가스 램프의 위쪽을 시험한다. 샘플의 하단 가장자리는 20mm이다. 가스 램프가 수직으로 배치되면 가스 램프가 켜지고 불의 높이는 40mm±2mm로 조절된다.가스 램프 노즐의 입과 불의 끝 사이의 거리는가스 노즐의 내부 지름은 0.18+0.03 0입니다.
14. 가스 램프에 사용되는 가스: 산업용 프로판 가스, 부탄 가스 또는 액화 석유 가스 (고객으로부터 공급)
15. 조명: LED 스포트라이트 20W × 2

16터치 스크린 관련 매개 변수

1. 크기: 7인치 효과적인 디스플레이 크기 길이 15.4cm 너비 8.59cm
2. 해상도: 800*480
3. 통신 인터페이스 RS232, 3.3V CMOS 또는 TTL, 일련 포트 모드
4. 저장 용량: 1G
5. 순수한 하드웨어 FPGA 드라이버 디스플레이를 사용, "제로" 시작 시간, 실행에 전원을
6. M3+ FPGA 아키텍처를 사용하여 M3는 명령어 분석에 책임이 있으며, FPGA는 TFT 디스플레이에 초점을 맞추고 속도와 신뢰성이 동일한 프로그램을 이끌고 있습니다.
7. 주 컨트롤러는 저 에너지 프로세서를 채택하고 자동으로 에너지 절감 모드에 입력
