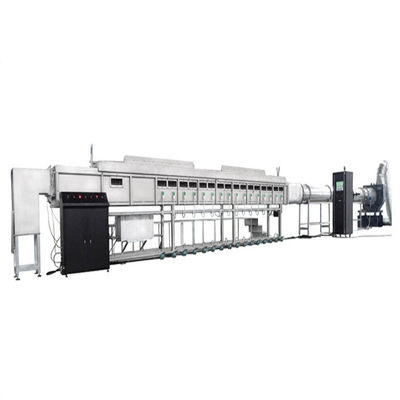

화재 시험 장비 슈타이너 터널 시험 장치
| MOQ: | 1 단위 |
| 가격: | negotiated |
| standard packaging: | 접착판 케이스 |
| Delivery period: | 20일 |
| payment method: | 전신환, L/C (신용장), 웨스턴 유니온, 머니그램 |
| Supply Capacity: | 0 달 |
인화성 시험 기구
,불화성 검사 연구소
슈타이너 터널 시험 장치
제품 도입
UL910는 전류와 광섬유 케이블에 대한 화염 확산 거리와 광학 연소 밀도의 값을 결정하는 시험 방법을 다루고 있습니다.,그리고 그 공간에 케이블이 구부러지지 않고 환경 공기를 운반하는 다른 공간.
기술 매개 변수
1화재 테스트 챔버는 UL 소방 실험실과 정확히 같습니다.
2.불시험실은 휴대가 가능한 뚜?? 이 있는 직사각형 수평 관통입니다.
3방의 측면과 밑부분은 방열 벽돌로 덮여 있습니다.
4화재 시험 방의 한쪽에는 내부 유리창 플러쉬가 장착된 이중 쿼츠 관측 창문이 설치되어 있습니다.
5터널을 따라 여러 개의 창문이 설치되어 있어 시험 샘플의 전체 길이가 방화실 외부에서 관찰될 수 있습니다.
6뚜?? 은 제거 할 수 있는 불화성 금속과 미네랄 복합 구조로 구성됩니다.
7뚜?? 은 화재 테스트 챔버를 덮고 시험 샘플은 변형되지 않고 평평한 상태로 유지됩니다.
82개의 NFP 팔꿈치 가스 연소기가 시험 표본의 표면에 불꽃을 올려 놓습니다.
9안전성 확보를 위해 원격 점화 모드
10공기 흡입 셔터는 번어 상류에 위치합니다.
116개의 불에 견딜 수 있는 벽돌이 방의 옆벽을 따라
12- 정적 압력 측정기 천장 아래 터널의 중간 너비 상단에 삽입.
13배기가스 끝에는 점진적인 직사각형에서 둥근 전환 조각이 장착되어 있습니다.
14배기가스 도로는 고온 광물 화합물 물질로 단열되어 있습니다.
15배기가스 튜브 끝에는 배기가스 팬이 설치되어 있습니다.
16공기 흐름과 도출 압력은 자동적으로 덤퍼와 주파수 변환기를 통해 제어됩니다.
17- 수평선에 장착된 램프와 광전자로 구성된 광계계시스템으로, 빛선은 환기관의 수직축을 따라 위로 향한다.
18- 시험실의 바닥 내부와 외부에 설치된 열쌍.
19데이터 수집 시스템과 소프트웨어
제품 특성 및 응용
1. 스테인레스 스틸 연소 시험 상자 몸 내부에 벽돌 구조가 있으며, 불의 영향을 견딜 수 있으며 좋은 열 단열 성능을 가지고 있습니다.
2두층 쿼츠 유리 관측 창, 불꽃 확산 거리를 관찰하고 기록 할 수 있습니다;
3표시등 기록 방법을 사용하여 화염 확산 거리를 더 직관적으로 기록 할 수 있습니다.
4냉각 물 순환 지원 브래킷은 칼슘 실리케이트 보드와 같은 연소 커버를 지원 할 수 있습니다.
5. 2mm 두께의 304 스테인레스 스틸 물 밀폐 구간을 장착하여 시험 중에 연기가 누출되지 않도록합니다.
6. 304 스테인레스 스틸 단열체 덮개, 고온 단열 물질로 채워져
7. 에스컬레이터 샘플 설치 플랫폼을 장착하여 설치, 샘플 제거 및 오븐 검사를 용이하게;
8독립적인 다기능 배기가스 압력 감지 장치: 시험 중에 배기가스 압력 변화를 실시간 모니터링합니다. 탐지 범위 0 ∼ 250 Pa, 정확도 ± 0.5 Pa,시스템 표시 압력 시험 정확도 ±2Pa;
9. 팬: 380V, 50Hz, 3Kw 주파수 변환기로 장착 바람의 속도를 변경할 수 있습니다, 흐름은 적어도 8000m3/h입니다,그리고 샘플 연소로 생성 된 연소 가스는 테스트의 안전성을 보장하기 위해 시간에 방 밖으로 방출 될 수 있습니다.;
10. 이중 헤드 가스 번어: 그것은 표준 5.3MJ / min 열을 출력 할 수 있으며 다른 표준에 따라 질량 흐름 미터로 가스 흐름 속도를 제어 할 수 있습니다. 측정 범위는 0 ~ 160L / min입니다.연기의 열량 출력 값과 최대 출력을 변경할 수 있는에너지 최대 100MJ/min
11자동 발화 시스템: 테스트의 안전을 보장하기 위해, 고전압 발화, 44KV, 50mA, 발화 전극의 최소 고전압은 1.8kVp입니다.
12. 연소 밀도 시스템: 센서가 선형임을 보장하기 위해 별도의 신호 처리 시스템을 제공하십시오.
13. 자동으로 온도 및 연기 감지 신호를 기록하고 샘플 수집 주파수는 1 Hz입니다;
14질량 흐름 컨트롤러: 316 스테인리스 스틸 재료, 최대 압력 1000psig (70bar), 누출 비율은 1 × 10-7sml / s, NIST 캘리브레이션, 0 ~ 5VDC 및 4 ~ 20mA 신호,루프 보호, 프로판 흐름 범위 0 ~ 2.3g / s, 제어 속도 ≤ 2s, 제어 정확도 ± 1% FS, 반복성 ± 0.5FS, 온도 범위 0 ~ 50 ° C, 습도 범위 0 ~ 90%, 디지털 디스플레이,자동 가스 공급은 5000Btu (5.3MJ) /분, 제어 테스트 동안 열 필요, 소프트웨어는 자동으로 사용 된 가스량을 기록합니다.
15표준 테스트 소프트웨어는 시스템 바람 속도, 온도 및 연소 밀도와 같은 테스트 데이터를 자동으로 기록 할 수 있습니다.
제품 세부 정보
UL910/NFPA262 슈타이너 수평 터널 오븐은 주로 CMP 등급의 와이어와 케이블의 불 retardant 성능 테스트에 사용됩니다.주로 금속 파이프 라인 없이 직접 환기 또는 강압 환기에 설치된 수평 하위 시스템의 케이블에 사용됩니다.불 retardant 시험 표준은 UL에 대한 가장 엄격한 불 retardant 시험 표준을 나타냅니다. 심지어 전선과 케이블의 불 retardant 테스트까지.플루오린 물질 껍질 케이블 만 불 retardant 테스트 방법을 통과 할 수 있습니다.플루오플라스틱의 고 분해 온도 (400도 이상) 때문에, 발화점은 또한 높습니다 (800도 이상), 불이 강하지 않을 때 타는 것은 쉽지 않습니다.,그래서 다른 유기물질보다 더 잘 불에 저항합니다.
The purpose of this test is to determine whether the flame-propagation and smoke-generating characteristics of cables without raceways are within the limits specified in the National Electrical Code (NEC)적당한 불에 저항하고 낮은 연기를 생성하는 특성을 가진 케이블은 케이블이 환경 공기 도관에 설치되어있을 때 일반적인 배선 방법에 따라서는 안됩니다.,환경 공기의 통로로 사용되는 숨겨진 구덩이 건물 공간과 특별히 배제되지 않은 다른 환경 공기 처리 공간 (지방과 가연성 먼지, 증기,등)이 시험 방법은 실과 케이블의 화재 및 연소 특성을 위한 표준 시험 방법, NFPA 262에서 설명된 시험 방법과 본질적으로 동일합니다.
응용분야:기금 파이프 라인을 사용하지 않고 환기 또는 강압 공기 환경에서 직접 배치되는 수평 하위 시스템의 케이블에 주로 사용됩니다.
표준:NFPA 262UL910
크기:21300mm (L) x 1100mm (D) x 2100mm (H)
무게: 1770kg
전기: 115 볼트 AC 60Hz / 230 볼트 AC 50Hz.
설치 요구 사항
전기: 380 볼트 AC, 20KW
실내 온도: 15°C~35°C
가스: 메탄 및 공기 압축기
용도: 크레인
슈타이너 터널 테스트는 무엇을 평가합니까?
슈타이너 터널 테스트는 건물에서 사용되는 내부 마무리 재료와 조립물의 표면 연소 특성을 측정합니다. 이것은 화재 중 재료가 어떻게 반응하는지 이해하는 데 중요합니다.
