UL 1685 PLC 제어 화재 테스트 장비 뭉치 케이블 수직 염화성 검사기

PLC 제어 덩어리 케이블 수직 연화성 검사기 UL 1685

표준

융합형 케이블 수직화염 확산 테스트 기계는 유선 및 케이블의 연소 테스트 요구 사항에 대한 UL1685, GB18380.3 표준의 관련 규정에 따라 설계되었습니다.그리고 IEC 60332-3-10을 충족, KS C IEC 60332-3-21 ~ 25 (A ~ D 클래스) 표준

신청서

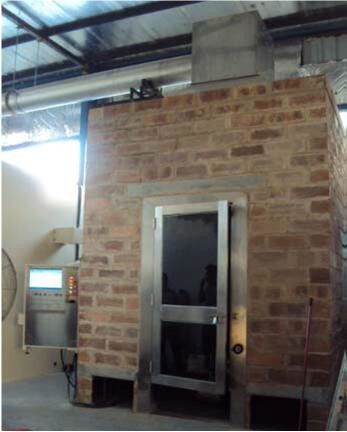

Bunched Cable Vertical Flame Spread Tester is an equipment which used to test the vertical installation of a bunched cable or optical cable to suppress the flame vertical spreading under the specified conditions, 전력 케이블, 제어 케이블 및 광섬유 케이블 뭉치 연소 테스트를 위해 필요한 장비입니다.IEEE 383 (IEEE 1202) 테스트 표준으로 달성 할 수 있습니다.이 테스터는 열 방출 기기 구성 포트를 장착 할 수 있습니다. 가스 분석기는 HRR (열 방출 속도) 와 같은 열 전력 값을 측정 할 수 있습니다.SPR (흡연 발생률) 등.

사용자 경험
1, 이 테스트는 높은 지능과 작동하기 쉬운 설계;
2, 전문적인 산업 디자인, 아름다운 외관과 합리적인 레이아웃;
3이 장비는 정확성, 안전성, 안정성입니다.
4, 마이크로 컴퓨터 제어 시스템, 지능형 테스트 프로세스, 수동 시간 필요 없습니다.
5부식 저항성 스테인레스 스틸 시험 캐비닛

주요 특징

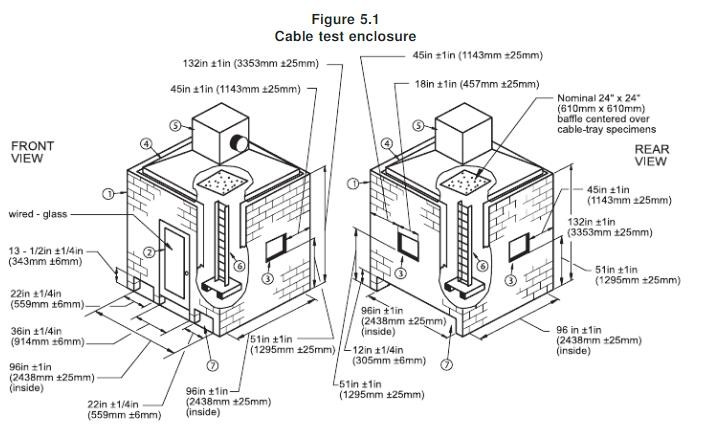

1, 스테인레스 스틸 시험 상자의 크기는 1,000±100 ((W) x 2,000±100 ((D) x 4,000±100 ((H) mm입니다. 케이스의 내부 표면은 바닥보다 높고 뒷면은 단열 물질로 덮여 있습니다.;
2, GB/T18380의 요구 사항에 따라 스테인리스 스틸 사다리로 장착됩니다.31;
3, 2개의 예비 샘플 보유기
4, 사다리는 스테인레스 스틸로 만들어져 있으며,성분 저항성이 있고 청소가 쉽다.
5, 캐비닛의 하단에, 상자의 앞쪽 150+10mm의 위치에서 800±20 ((W) × 400±10 ((D) 의 차원의 공기 입구가 있습니다.
6시험 상자 안에는 2mm K형 열쌍이 장착되어 있습니다.
7, 연소 오븐 내부의 공기 흐름은 안정적으로 (5000 ± 500) L / min에서 제어 할 수 있습니다.

연소 시스템
1, 번어: 벨트 타입 프로판 가스 번어 크기 257mm × 4.5mm, 그리고 총 242 개의 구멍을 열고, 81, 3 줄로 배치,80,81, 구멍의 지름은

135mm, 구멍 사이의 거리는 3.2mm입니다.
2, 고 정밀 공 밸브를 장착하여 가스를 끄는 것을 제어합니다.
32개의 흐름계: 공기 흐름계와 가스 흐름계 및 제어 밸브
4, 연소 검사기의 앞면에는 불꽃 막 튜브가 설치되어 프로판 가스가 완화되는 것을 방지하여 샘플의 최대 안전성을 보장합니다.
5, 연소 각도: 수평, 자동 발화 장치 (20도 조절이 선택적입니다).
6, 번러는 컴퓨터 프로그램으로 가스 및 공기 보상 과정을 자동으로 보상 할 수 있습니다. 많은 전통적인 시스템은이 영향을 무시했습니다.

제어 시스템
1큰 터치 스크린 제어 시스템으로 PLC;
2, 이 테스트는 자동 발화 및 자동 시계를, 999min의 시계 범위와 정확도를 1s;
3실험 데이터는 자동으로 저장됩니다.
4, 40분과 1시간의 시간 리머 기능
5표본 장착은 전기 크레인에 의해 들어갑니다.

장비 매개 변수
1시험 상자의 크기는 1,000±100(W) x 2,000±100(D) x 4,000±100(H) mm입니다.
2, 해상도 측정기의 정확도는 0.1m / s입니다;
3, 공기 출력 기압계 범위는 8000L/min이며, 출력풍은 (5000 ± 500) L/min로 조절할 수 있습니다.
4, 가스: 95% 순수 기술 수준의 프로판 (고객)
5, 가스 흐름 제어: 100kpa 이하, 20 oC 조건
6, 연소 가스 공급: 프로판 (또는 LPG).
