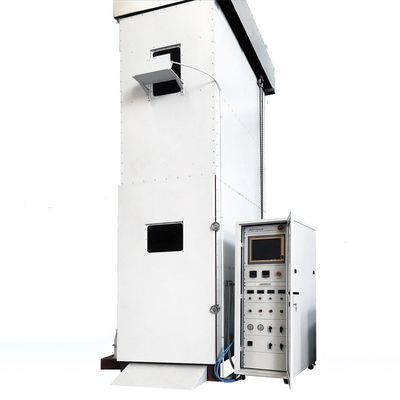

와이어와 케이블 열 방출 테스트 장치
| MOQ: | 1 단위 |
| 가격: | negotiated |
| standard packaging: | 접착판 케이스 |
| Delivery period: | 25 근무일 |
| payment method: | 전신환, L/C (신용장), 웨스턴 유니온, 머니그램 |
| Supply Capacity: | 0 달 |
인화성 시험 기구
,불화성 검사 연구소
DIN EN 50399:2017 스테인리스 스틸 쌍방향 속도 탐사 장치로 가미 및 케이블 열 방출 테스트 장치
제품 도입
EN 50399은 수직에 장착된 묶인 전선이나 케이블의 수직 화염 확산, 열 방출 및 연소 발생을 평가하기 위한 장비와 시험 방법을 규정합니다.전기 또는 광학, 정해진 조건 하에EN 50399은 화재 시험 중에 열 방출과 연소 생산을 측정하기 위해 설치되어야 하는 장치와 장치의 배열 및 캘리브레이션을 상세히 설명합니다.유로클래스 B1ca, B2ca, Cca 및 Dca에 케이블을 분류하기 위한 타입 승인 시험에 사용되어야 하는 시험 절차가 주어집니다.
기술 매개 변수
1시험실의 크기는 1,000±100 ((W) x 2,000±100 ((D) x 4,000±100 ((H)) mm입니다.시험 방의 바닥 표면은 바닥보다 높고 뒷면은 열으로부터 격리하기 위해 단열 물질로 보완됩니다..
2시험 방의 하단 부분에는 방의 앞쪽에서 150±10mm의 위치에 있는 800±20 ((W) x 400±10 ((D)) 크기의 구멍이 있어 공기를 공급한다.
3시험실의 상단 부분의 뒷쪽 모서리에 300±30(W) x1,000±100(D) 크기의 배기가스 구멍이 있어 시험 중에 연기가 배출될 수 있다.
4수직 화염 확산 검사 장치의 번너 앞쪽에 불기 덫이 설치되어 최대의 안전성을 보장하기 위해 프로판의 반발을 방지합니다.
5일반적인 IEC60332-3 장비와 달리, 수직 화염 확산 검사기는 사용자 친화성을 추가하기 위해 컴퓨터로 모든 제어 및 테스트 조건을 기록합니다.
6. 방화 장치에 설치 된 물 스프레이로 인해 과도한 연소 테스트를 중지하면.
7표준과 70,000Btu/h의 요구 사항에 대한 프로그램이 프로그램 될 수 있습니다.
8넓은 스테인레스 스틸 사다리: 500W × 3, 500H mm.
9표준 스테인레스 스틸 사다리 크기: 800 ((W) ×3, 500 ((H).
10표준 프로판 연소기와 벤투리 혼합물 2개 세트
11표준 범주를 따라 테스트를 선택 할 수 있습니다.
12배기가스 시스템은 연기를 수집하는 후드, 배기가스 도수, 공기 입수 시스템, 원심 환기와 주파수 변환기로 구성됩니다.
13도크트 섹션에는 모든 가스 샘플링 프로브, 온도 및 질량 흐름 프로브가 있으며 연기를 측정하는 시스템에 대한 포트가 있습니다.
14파라마그네틱 산소 분석기, 파라마그네틱 변화 방법을 사용하여 기체 내 산소 농도를 측정합니다. 농도 범위 0-25%.
15. 열 방출 측정에 사용되는 이산화탄소 분석기 (인프라라드) 0~10%의 농도 범위
16-연금 필터, 냉각기, 건조 기둥, 펌프 및 폐기물 조절기 분석 전 샘플 가스를 조건화하기 위해.
17데이터 수집 시스템과 소프트웨어
특징 과 적용
1표준 19 캐비닛 단위, 파라마그네틱 O2, 비분산 적외선 CO2 가스 분석기;
2타이완 아드밴텍 데이터 획득 보드 1 세트, 온도, 가스 압력 차이 및 가스 분석기 데이터를 수집 할 수 있습니다.
3스테인레스 스틸 두 방향 속도 탐사, 마이크로 미차 압력 센서와 같은 바람 압력 감지 장치의 세트;
4미국 오메가 K형 열쌍 3, 연소 가스 온도를 감지 1 세트;
5. PTFE 파이프에 의해 연결 된 가스 수집 탐사 장치의 세트를 갖추고, 부식 가스를 수집 할 수 있습니다;
6. 탈습 냉각, 가스 일정 흐름 및 전압 조절기, 1 세트 미국 CAST 가스 수집 펌프 장치, 스테인레스 스틸 파이프와 PTFE 튜브 연결을 갖추고;
7.열등등등의 연소 밀도를 측정하는 시스템, 열등등광원 및 실리콘 광다이오드 수신 장치로 구성된 장치
85개의 중립 필터로 장착되어 있고, 광 밀도 범위는 0.1-2입니다.
9. 4 압력 절감 밸브, 소레노이드 밸브 등으로 장착된 수입된 질량 흐름 조절 장치
10표준 테스트 소프트웨어, 캘리브레이션 절차를 포함하여 모노머 연소 테스트를 위해 사용할 수 있습니다.
11컴퓨터와 프린터 장치의 1 세트를 갖추고 있습니다.
12- 배기가스 파이프와 원심 환기와 같은 시험 장비
132개의 프로판 질량 흐름 조절기
142개의 공기 질량 흐름 조절기
15. 22.5KW 및 30KW의 화염 캘리브레이션은 하나의 연기에 작용하는 질량 흐름 조절기로 수행될 수 있습니다.
16- 무선과 케이블을 태우는 테스트 장치.
적용:시험 시스템은 융합 케이블 또는 광섬유 케이블을 시뮬레이션하는 중형 화재 시험입니다.시험 케이블은 수직 표준 철 사다리 위에 설치되어 케이블의 연소 행동과 연소 성능을 평가하기 위해 지정된 발화 소스로 발화됩니다.케이블 화재의 초기 단계에서 연소 성능 데이터
열 방출률의 시험은 케이블을 따라 불꽃이 퍼지는 위험과 인접한 부위에 화재의 잠재적 인 영향을 반영합니다.연기의 밀도 테스트는 화재 영역의 가시성과 개인 안전에 대한 연기의 위험을 보여줍니다..
제품 세부 사항유선 및 케이블 열 방출 시험 장치
EN 50399 시험 장치는 IEC 60332-3 장치, 열 방출 측정, 연소 밀도 측정 및 수정 된 공기 입구 시스템으로 구성됩니다.이것은 리그의 배기가스 시스템에 작은 기구로 된 도관을 장착하고 관련 가스 분석 기기 및 소프트웨어와 함께 이것을 사용하여 달성됩니다.도크트 섹션에는 모든 가스 샘플링 프로브, 온도 및 질량 흐름 프로브가 있으며 연기 측정 시스템에 대한 포트가 있습니다.
시험은 특정 연소 조건에서 케이블 또는 케이블의 다음 특성을 얻을 수 있다.
화염 확산 Flame Spread FS
열 방출율 열 방출율 HRR
총 열 방출 총 열 방출 THR
연소 생산율 연소 생산율 SPR
전체 연소 생산 총 연소 생산 TSP
화력 성장률 지수 화재 성장률 FIGRA
표준
DIN:DIN EN 50399:2017
EN:EN 50399
GB/T 31248:2014
차원:1120mm (W) x 2200mm (D) x 5600mm (H)
무게:1200kg
설치 요구 사항
전기: 110V AC 60Hz / 230V AC 50Hz, 5A
실내 온도: 10°C ~ 35°C
가스: 공기 및 프로판
