건축물 불화성 검사용 태양전지 불화성 검사 장비 적합

태양 전지 불화성 테스트 장비는 UL 1730 ASTM E108 표준에 적합합니다.

제품 도입

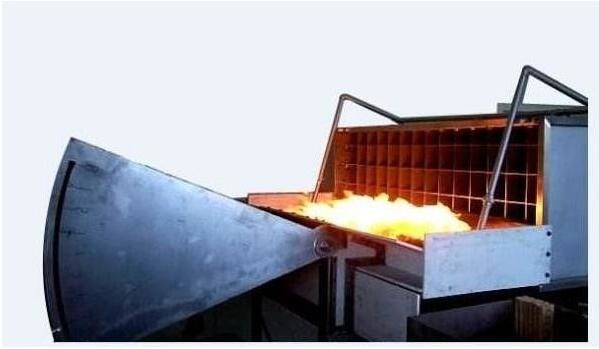

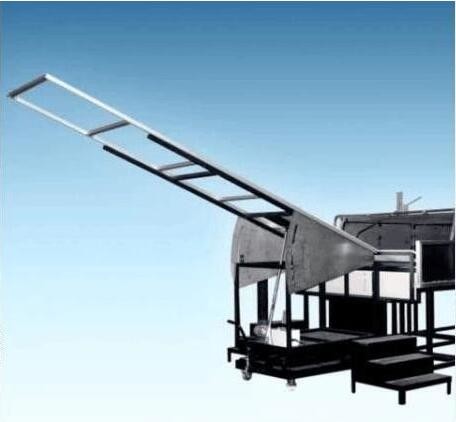

태양전지 화염의 확산 및 타는 브랜드 테스트 기계는 UL 1730, IEC 61730-2 설계 및 개발을 기반으로합니다.실제 조건을 시뮬레이션 하 고 계기의 지붕 및 구성 요소의 방화성 성능을 평가 하는 것입니다또한 이 시험에 사용 된 태양 전지 구성 요소의 방화 retardant 성능에 사용될 수 있습니다.

표준

UL 1730: 다가구 및 호텔 객실 개인 주거 단위의 흡연 탐지
모니터: 집 먼지 전기 신호 탐지
UL 790: 지붕 덮개 재료의 화재 시험 표준 방법
ASTM E108-04: 지붕 덮개 재료에 대한 화재 시험 표준 방법
NFPA 256: 지붕 갑판의 화재 시험.
IEC 61730-2 부록 b: PV 모듈에 대한 화재 시험

장비 특성

구조 부품
1팩리우드 지붕 덮개 재료, 크기: 1,300 (w) X1,000 (d) x120 (h),
시험 샘플을 설치합니다.
2불화성 테스트 보드, 테스트의 끝에 설치, 테스트를 중지 할 수 있습니다
템퍼링된 패널
3스테인레스 스틸 팬 제어판, 시험 각도를 조정 할 수 있습니다.
크기: 1,440 (l) x 940 (h) mm
4주 프레임 브래킷의 테스트를 지원하는 데 사용됩니다. 부식 저항 강철, 크기: 1,020 (l) x 1,000 (d) x 1,473 (h) mm.
5불화성 플라크 조립, 프레임 앞에 설치
뚜라미와 모서리, 화염의 연장, 연소기에서 표본까지
차원: 330 (w) x 2,130 (d) x 584 (h) mm
6시험 패널의 공기 흐름 속도: 19 ± 8 km/h (5.5M/sec)
기압계 모니터
7별도의 환기 파이프, 실험실 공기 외부에서 추출 할 수 있습니다.
8. 꿀집 필터는 공기 통로에 설치되어 있으며, 가스 입구 가이드 윙이 설치되어 있습니다.
9. 공기 흐름 방향을 조절하기 위해 기울기 조정 패널을 장착 한 환기 통로;
10가이드에 부착 된 환기 파이프, 외부 간섭으로부터 공급 테스트 공기 흐름을 보장하기 위해 속도를 높일 수 있습니다, 스테인리스 스틸로 만든 가이드 플레이트,위치는 바람의 압력에 따라 변하지 않습니다.;
11스테인리스 스틸 용 유선 재료, 부식 및 열에 저항, 크기: 2,130 (w) x 762 (h) x 3,000 (l) mm
12. 팬 220V,50HZ, 세 단계 전력, 역 시스템으로 장착됩니다 자동으로 바람 속도를 조정 할 수 있습니다, 최소 흐름 300m3/min;
13무한 변속속 인버터, 0-100% 조절
14가스 연소기 (간헐적 Shi Huo, 화염 확산 및 비행 불), 1.12m, 60.3mm, 시험 쪽에서 이동 12.7mm (W) * 0.91m (장) 틈을 가지고;
15가스 번너는 22,000Btu/min (387kWh) 를 공급할 수 있으며, a, b, c 세 개의 연소 레벨에 따라 고정밀 가스 제어 밸브가 가스 흐름을 제어합니다.
16. 상단 번너 열 쌍이 설치 58.7mm, 888 ± 28 oC 테스트 할 수 있습니다.
17. 자동 발화 시스템, 테스트 성능의 안전을 보장, 발화 전극 1.8kVp 질량 흐름 컨트롤러는 다양한 표준에 따라 최소 압력, 가스 흐름 속도를 제어,A 및 B급:21,000 ~ 22,000 Btu/min (369 ~ 387 kWh) 10분 동안, C급:18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) 4분
18온도 제어 시스템-클래스 A 및 B:760±28oC (1400±50oF) -21,000 ~ 22,000 Btu/min-클래스 C:704±28 c (1300±50oF) -18,000 ~ 19,000 Btu/min
19고 정밀 압력 측정기와 압력 조절 밸브가 가스 압력을 조절합니다.
1) - 가솔린에 가스로의 각 전송은 다른 시험 및 제어 방법을 따라야합니다.
2) - LNG: MFM를 사용하여 흐름을 정확하게 측정할 수 있습니다 (흐름 조절 밸브 제어);
3)-LPG: 인버터 시스템을 이용한 공기 흐름 속도: 19 ± 8 km/h (5.5M/sec) 에서 시험 데크
20금속 망 지원 재료, 팔레트는 회전 할 수 있습니다.
재료

시험 구간

1컴퓨터 제어 시스템 미국 특수 제어 소프트웨어 Labview 실험, 통합 10.2 "LCD 스크리;
2데이터 획득 시스템, LabView 프로그래밍 언어는 프로그래밍에 사용됩니다, 데이터 획득 카드 미국 NI 제공
3데이터 획득 시스템은 다음 부분으로 구성됩니다:
1 16비트 열쌍 입력 모듈
2 16비트 a/d 변환 입력 모듈
3 데이터 입력/출력 모듈
4 12비트 a/d 변환 출력 모듈
5 4개 및 8개 슬롯 배기판
6Labview 모듈
7Labview/Ethernet 네트워크 모듈
4. 브랜드 테스트 시스템, 가스 번너, 불꽃은 타는 물질을 삼키고, 가스 번너는 880±10oC 온도를 조절할 수 있습니다.

표준 결과

1화염 확산에 대한 일반 표준
1 시험대에서 타오르는 화염이나 반짝이는 입자에 덮인 지붕 재료 (부품 또는 패널) 의 모든 부분
2 뚜라기 뚜라기 뚜라기 뚜라기 뚜라기 뚜라기
3불안전 등급 A: 화염 확산 범위 1.82M
방화 안전 수준 B: 방화 확산 범위는 2.4M입니다.
C급 화재 안전: 화재 확산 지역은 3.9M입니다.
화염 확산 샘플의 가장자리에서 측정하면

2옥상 연소에 관한 일반 표준
1 시험대에서 불꽃이 불거나 떨어질 때 패널의 모든 부분 또는 구성요소
2 지붕 덱의 일부 또는 지붕 구조의 패널의 일부 또는 빛 입자 형태로 구성 요소가 사라집니다.
3 연소 부품 또는 패널을 계속 사용
