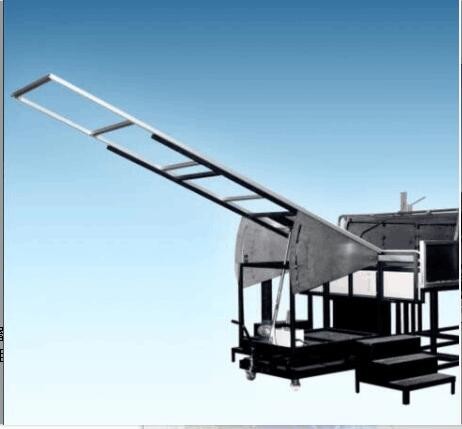

건축물 불화성 검사기 UL790 지붕 덮개 화재 검사 장비

방화성 검사 장비, UL 790 지붕 덮개 화재 검사 장비

기구 도입

지붕 연소 시험 시스템은 지붕 및 구성 요소의 불 저항성을 평가하기 위해 실제 조건을 시뮬레이션하는 도구입니다.이 상황에서 A1.82m,B 2.4m 및 C 3.샘플을 평가하기 위해 9m ~ A ~ C 등급동시에 광전지 셀 구성 요소의 화염 retardance의 테스트에 적용 될 수 있습니다.

기술 매개 변수

ASTM E 108 지붕 코팅 재료의 연화성 시험
UL790 지붕 코팅 재료의 연화성 시험
NFPA 256 지붕 코팅 재료의 불화성 시험
IEC 61730-2 광전지 전지 집합, 첨부서 A, 화재 보호 시험, 화염 전파

주요 특징

a. 시험 샘플 설치에 사용되는 1300 (W) x 1000 (D) x 120 (H) 크기의 접착판 지붕 재료.

b. 시험판 끝에 설치된 불화성 없는 시험판은 시험판 아래에서 반발되는 것을 막을 수 있다.

c. 스테인레스 스틸 팬 모양의 판은 시험 각도를 조정할 수 있으며 크기는: 1440 (L) x 940 (H) mm입니다.

d. 주 프레임은 시험 받침대를 지지하기 위해 사용되며, 연소에 저항하는 강철 구조로, 크기는: 1020 (L) x 1000 (D) x 1473 (H) mm입니다.

e. 프레임의 앞쪽 끝에 장착된 불화성 보드 집합체, 표본을 확장하기 위해 모방된 윗층과 모방과 연소기에서 나오는 불꽃, 크기는: 330 (W) x 2130 (D) x 584 (H) mm.

f. 시험판의 공기 흐름 속도는 19 + 8 km/h (5.5m/sec) 이며 기압계 모니터링을 구성한다.

g. 독립적 인 경련 파이프는 실험실 외부에서 공기를 추출 할 수 있습니다.

h. 공기관에는 꿀집 필터와 가이드 잎을 설치하기 위한 가스 입구가 장착되어 있습니다.

i. 바람의 속도를 강화하고 난류를 줄이는 채널의 조절 가능한 난류 장. 스테인레스 스틸은 바람 압력의 변화에 따라 위치를 변경하지 않습니다.

j. 공기 통로 재료는 경화 방지 및 높은 온도 저항성을 가진 스테인레스 스틸로 만들어집니다. 크기는: 2130 (W) x 762 (H) x 3000 (L) mm입니다.

k. 팬은 220V, 50HZ 및 3단계입니다. 바람의 속도는 역 시스템으로 자동으로 조정 할 수 있습니다. 최소 흐름 속도는 300m3/min입니다.

l. 역전기는 0~100%의 함수를 조절할 수 있는 무한변화 속도 기능을 갖는다.

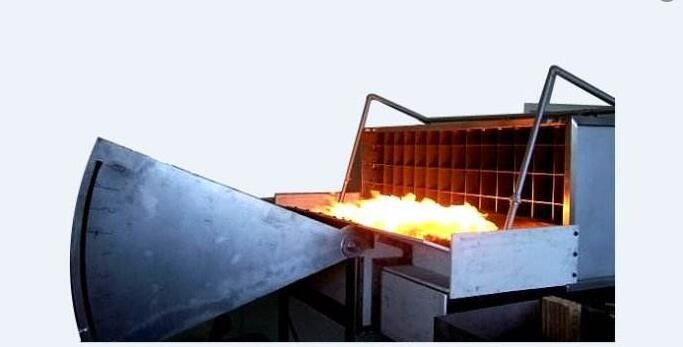

m. 가스 연소기 (간헐적 화재, 화염 확산 및 비행 브랜드 테스트) 1.12M 길이, 60.3mm 지름, 시험 패널의 측면에는 12.7mm 너비 0.91M 길이의 슬리트가 있습니다.

가스 번러는 22000Btu/min (387kWh) 를 공급할 수 있으며, A, B, C의 3가지 연소 등급에 따라 가스 흐름 속도를 자동으로 조절할 수 있다.

자동 발화 시스템은 테스트의 안전을 보장합니다. 그리고 발화 전극의 최소 고압은 1.8kVp 질량 흐름 미터입니다.각기 다른 표준에 따라 가스 흐름 속도를 제어하는A 및 B급: 21000 ~ 22000 Btu/min (369 ~ 387 kWh) 10분, C급: 18000 ~ 19000 Btu/min (316 ~ 334 kWh) 4분.

p. 데이터 획득 시스템은 LabView 프로그램 언어로 작성되었으며 데이터 획득 보드는 미국의 NI 회사에 제공됩니다.

데이터 수집 시스템은 다음 부분으로 구성됩니다.

1 16 비트 열쌍 입력 모듈

2 16비트 모듈 변환 입력 모듈

3 데이터 입력 및 출력 모듈

4 12비트 모듈 변환 출력 모듈

5 4개 및 8개 배지판

6 연구실 시시 모듈

7 Labview 시간 / 이더넷 모듈

r. 컴퓨터 시스템

s. 브랜드 테스트 시스템은 가스를 태우는 화재를 삼킬 수 있는 화염을 가진 가스를 태우는 데 사용되며, 가스를 태우는 온도는 880±10 C로 조절할 수 있습니다.

t. 금속 망이 물질을 지지할 수 있고, 트레이는 물질의 완전한 연소를 촉진하기 위해 회전할 수 있습니다.
