제품 세부 정보
원래 장소: 중국
브랜드 이름: SKYLINE
인증: CE
모델 번호: SL-E04
지불 및 배송 조건
최소 주문 수량: 1 단위
포장 세부 사항: 접착판 케이스
배달 시간: 5~8일
지불 조건: T/T, 웨스턴 유니온, 머니그램
공급 능력: 20/월
지평선: |
글로우 와이어 테스트 챔버 |
표준: |
IEC60695-5-10 |
소재: |
철강 |
온도 범위: |
500~750°C±10°C;750~960°C±15°C |
심층으로 철거: |
7mm ± 0.5mm |
시험 표본으로 들어가고 통과하는 광선: |
7mm ± 0,5mm |
시험 표본에 대한 힘: |
095 N ± 0,10 N |
챔버의 볼륨: |
0.5m3 |
지평선: |
글로우 와이어 테스트 챔버 |
표준: |
IEC60695-5-10 |
소재: |
철강 |
온도 범위: |
500~750°C±10°C;750~960°C±15°C |
심층으로 철거: |
7mm ± 0.5mm |
시험 표본으로 들어가고 통과하는 광선: |
7mm ± 0,5mm |
시험 표본에 대한 힘: |
095 N ± 0,10 N |
챔버의 볼륨: |
0.5m3 |

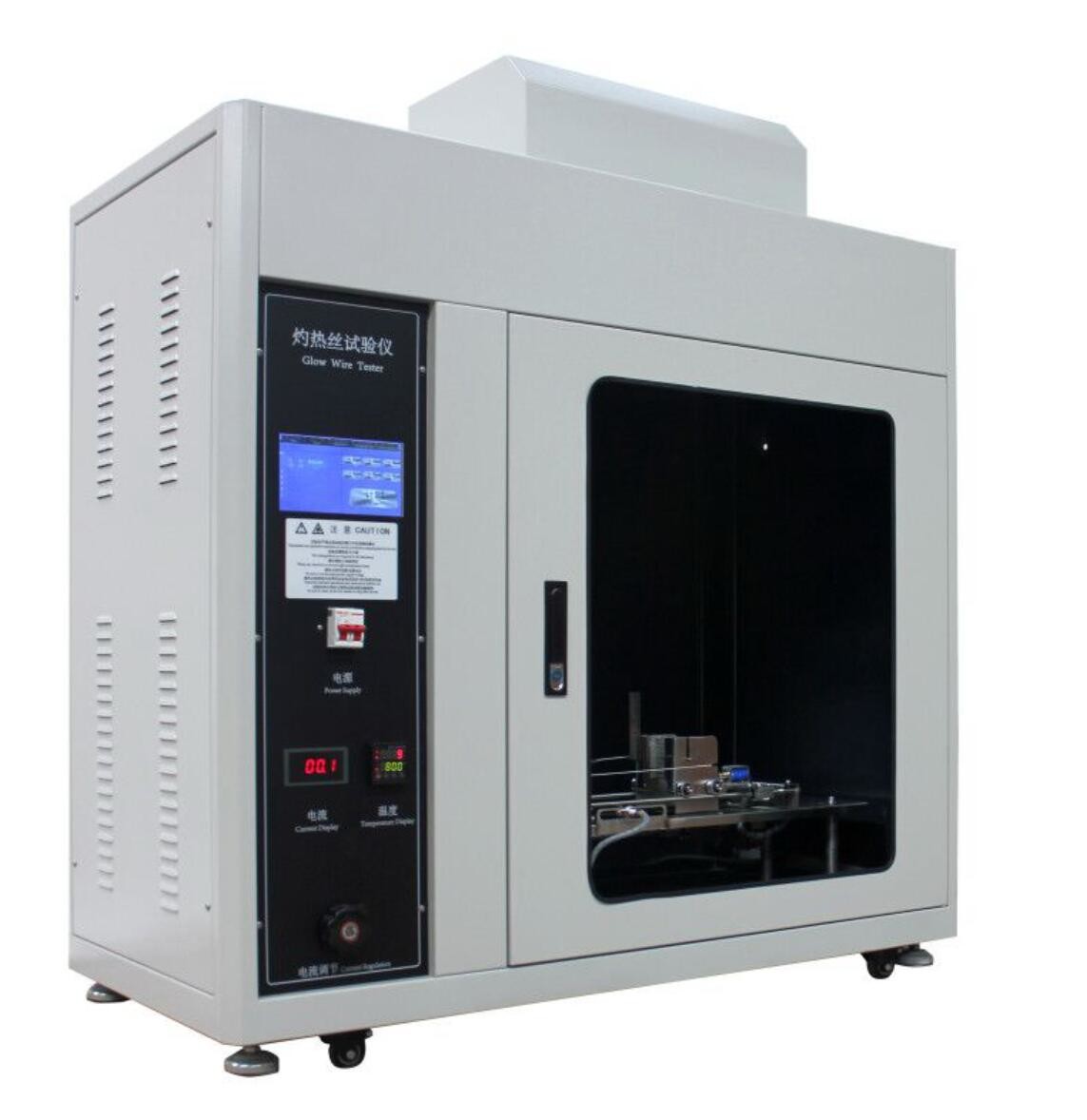

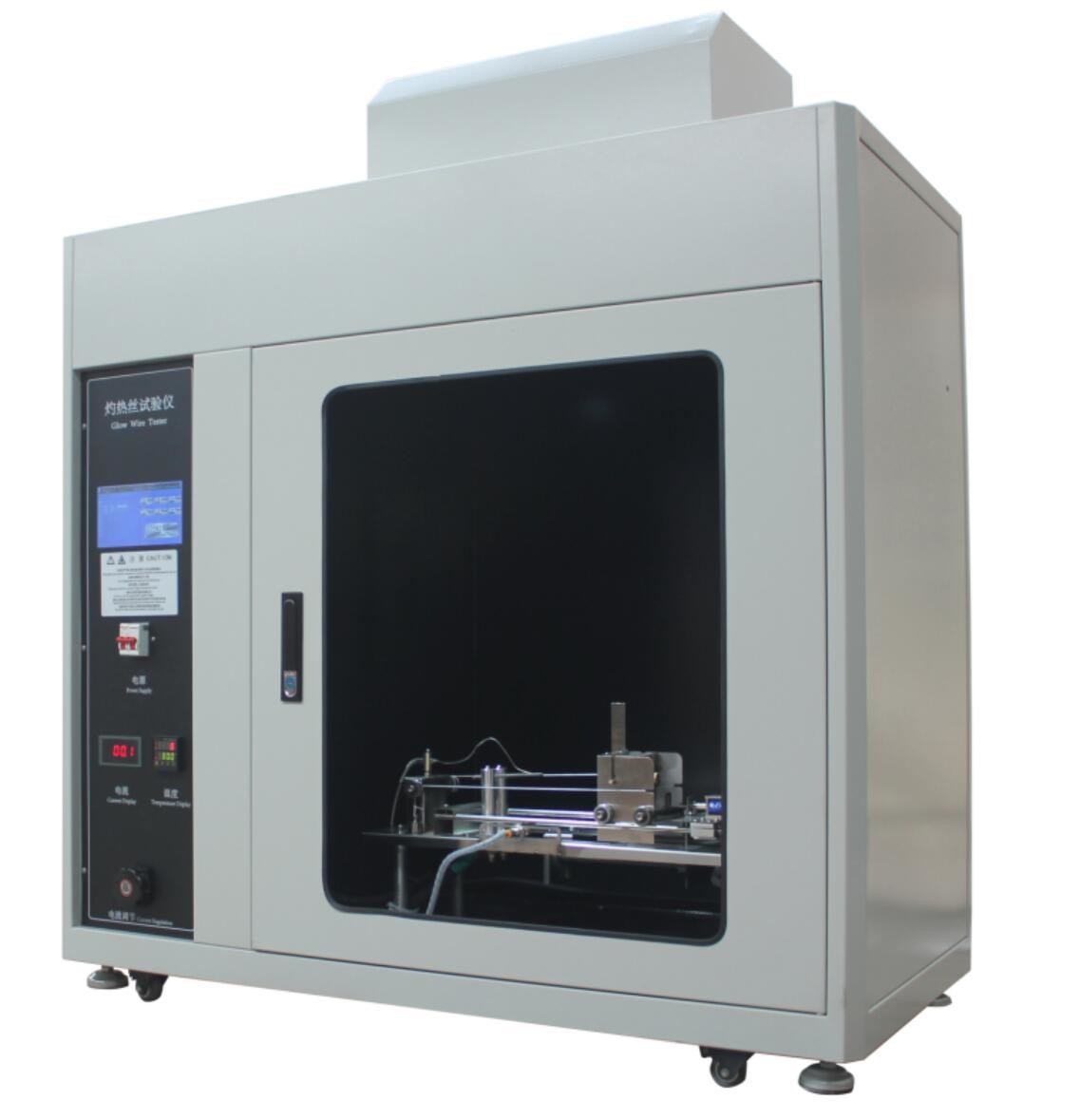

전자 테스트 장비 IEC60695-5-10 광선 가닥 테스트 장비
적용
•반짝이는 와이어 검사기국제 표준의 규정에 따라 전기 기술 제품에 대한 화재 위험 테스트를 수행하도록 설계되었습니다.
• 제어 장치에는 빛 가이드의 온도를 정확하게 설정하는 데 필요한 모든 제어 장치와 측정 장치가 제공됩니다.와이어 전류는 패널에 장착 된 컨트롤러를 통해 지속적으로 변하며 내장 ampmeter에 의해 모니터링됩니다..
• 디지털 온도 지표가 장착되어 있으며, 공급된 열쌍과 함께 반짝이는 전선의 온도를 정확하게 측정합니다.제어 장치의 전기 회로는 피지 및 소형 차단기로 완전히 보호되며 전원 켜기 / 끄기 및 출력 전류의 버튼 제어를 통합합니다.. 큰 전망 창문과 어두운 색의 내부와 함께 자폐 캐비닛.
기술 매개 변수
| 반짝이는 와이어 지름 | 4mm±0.04mmNi/Cr ((80/20) |
| 온도 범위 | 500~750°C±10°C;750~960°C±15°C |
| 열쌍 지름 | 0.5mm 타입 K (Ni/Cr - Ni/Al), 장갑 껍질은 온도-40 ~ 1100 °C를 견딜 수 있습니다. |
| 불타는 시간 | 30s±0.1s (OMRON H5CN-XAN-Z 디지털 타이머, 0-9999s, 미리 설정 테이블) |
| 불 끄는 시간 | 0-999.9 s ± 0.1 s, 자동 기록, 수동 타임아웃 |
| 발사 종료 시간 | 0-999.9 s ± 0.1 s, 자동 기록, 수동 타임아웃 |
| 심층으로 철근 | 7mm ± 0.5mm |
| 표본 압력 | 1N ± 0.2N |
| 시험 속도 | 18±3mm/s |
| 테스트 배경 | 검은 배경 |
| 시험 과정 자동 제어 | 독립적인 경련 |
| 방 | ≥0.5m |
| 제어 단일 칩 마이크로 컴퓨터 사용 | + 터치 스크린 제어 |
| 전원 공급 | AC 220V,50Hz |
반짝이는 와이어 테스트 챔버.pdf
회사 프로파일.pdf
| 반짝이는 유선 |
|
| 새로운 반짝이는 선은 시험에 사용되기 전에 최소 120A의 전류에 노출되어 총 10시간 이상 굽혀야 한다.총 굽기 시간은 누적적으로 달성 될 수 있습니다.손상을 피하기 위해, 열쌍은 굽는 동안 설치되지 않습니다. 굽는 끝에, 열쌍 주머니 구멍의 깊이를 확인해야합니다. | |
| 타이머 | 0-30s ±1s |
| 시험 표본에 대한 힘 | 095 N ± 0,10 N |
| 시험 표본으로 들어가고 통과하는 광선 | 7mm ± 0,5mm |
| 속도 | 10mm/s ~ 25mm/s |
| 얇은 와이어 열쌍 |
지름이 1,0 mm의 용광 쌍 전선들은 960 °C까지의 온도에서 연속적으로 작동할 수 있어야 한다 (예를 들어 크롬엘/알루멜 (K형) ∙ IEC 60584-1 참조).용접점은 껍질 안쪽에 위치하여 |
| 온도 범위 | 500~1000°C |
| 방 | 용량이 최소 0,5m3, 어두운 배경, 조명 20 파운드 lx. |
| 초기 정정 보고서: |
필요. 그리고 또한 보고서에 온도 대 현재 차트를 포함합니다 |
| 나무판 (x2) | 평평하고 부드럽고 최소 두께가 10mm |
표준
IEC60695 - 2 - 10 / 11 / 12 / 13,IEC60884-1,IEC60335-1,VDE0620
반짝이는 선이 무엇을 할 수 있을까요?
반짝이는 유선 호환성은안전성 확보그리고 인간의 잘못 처리, 과류, 또는 단전 장애로 인한 사고를 피합니다. 특히 가전 배선 시스템 내에서. ... 광선 전선 테스트는 IEC 60335-1 안전 표준에 따라 의무화됩니다.
