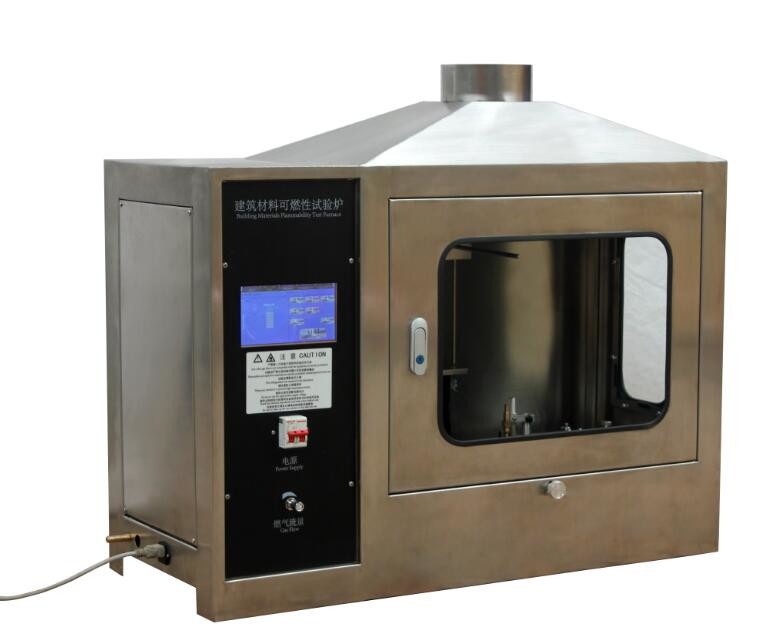

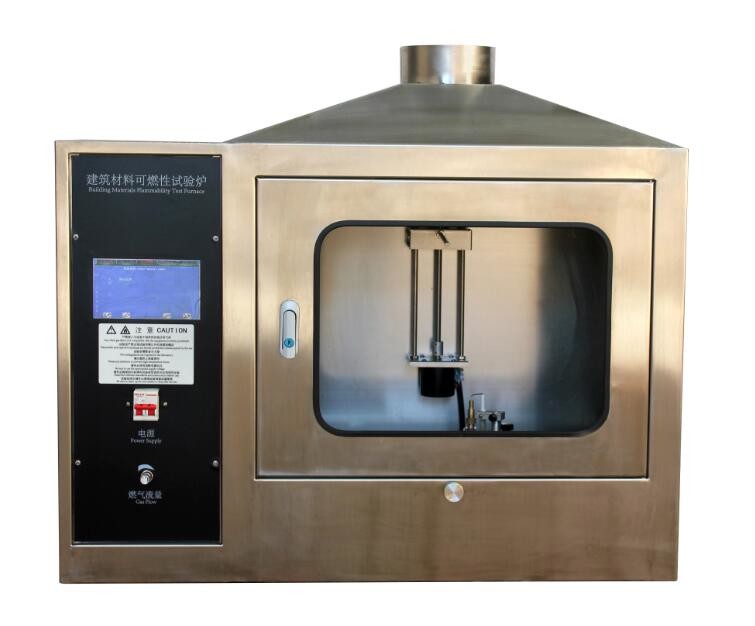

터치스크린 통제를 가진 EN 11925-2 건축재료 가연성 검사자

터치스크린 제어 방식 건축 자재 난연성 시험로

SL-FL13 단일 연소 항목

귀하의 재료 연소 특성 시험을 위한 정확하고 신뢰할 수 있는 데이터 지원을 제공합니다.

제품 개요

SL-FL13 단일 연소 항목은 GB/T 20284-2006 및 BS EN 13823을 포함한 기타 국제적으로 인정된 시험 표준을 엄격하게 준수합니다. 건축 자재, 장식 자재 및 단열 제품의 화재 성능 분류 시험 및 R&D에 이상적입니다. 이 장치는 프로판 샌드박스 버너가 장착된 이중 수직 시편 트롤리 구성을 특징으로 하며, 고정밀 열 방출 및 연기 발생률 측정, UV 화염 차단 보호 및 완전 자동 지능형 제어를 통합합니다.

이를 통해 제품의 화재 반응 특성을 정확하게 평가하고, GB/T 8624 화재 분류 인증을 성공적으로 통과하며, 제품 출시 시간을 단축할 수 있습니다.

기술 개요

1. 시스템 구성

• 트롤리 (수직 시편 2개 장착) + 고정 프레임 + 가스 수집 후드 + J형 배기 덕트
• 원심 팬 + 속도 제어 장치 + 종합 측정 섹션 + 가스 분석 캐비닛 + 데이터 수집 시스템

2. 시편 트롤리 및 점화 시스템

• 수직 시편 위치 2개; 수직 각도 하단에 샌드박스 버너
• 표면 점화 방식; 화염 감지 시스템은 화염 차단 보호 기능을 제공합니다.
• 고정 프레임에 보조 버너 장착, 화염 감지 기능도 포함

3. 배기 시스템

• 프레임 상단에 스테인리스 스틸 가스 수집 후드
• 스테인리스 스틸 J형 배기 파이프: 내경 (315±5) mm, 50mm 고온 미네랄 울 단열재 포함
• 연속 배기 유량: 0.50 – 0.65 m³/s, 주파수 제어
• 원심 팬: 최대 300°C 내성, 단계 보정 고온 조건에 적합

4. 가스 공급 및 유량 제어

• 질량 유량 제어기: 범위 0 – 2.5 g/s, 정확도 ≥ 판독값의 1.5%
• 647 mg/s 및 2000 mg/s로 자동 가스 공급 제어; 시험 중 공급 속도 변화 ≤ 5 mg/s, 30.7 ± 2 kW의 열 출력 보장

5. 연도 가스 샘플링 및 컨디셔닝 시스템

• 구성 요소: 먼지 필터 → 냉각 트랩 → 건조 컬럼 2개 → 샘플링 펌프 → 연동 펌프
• 먼지 필터 헤드: 0.5μm 내부 필터 재료가 있는 고체 PTFE
• 다이어프램 펌프: 유량 400 L/h, 고온 및 부식 방지
• 압축기 응축기: 냉각 용량 320 kJ/h, 이슬점 안정성 0.1°C, 정적 변화 0.1 K, IP20 보호
• 수입 로타미터: 범위 0 – 5 L/min, 분석기 입구 유량 조정

6. 가스 분석기 (O₂ 및 CO₂)

7. 측정 섹션 (파이프 및 센서)

• 2155mm 파이프라인 포함:

• 압력 프로브
• 열전대 3개
• 가스 샘플링 프로브
• 백색광 시스템

• 양방향 압력 프로브: 범위 (0 – 100) Pa, 정확도 ±2 Pa, 90% 응답 시간 ≤ 1 s
• 가스 샘플링 프로브는 가스 조절 장치 및 O₂/CO₂ 입구 분석기에 연결됨

8. 연기 측정 – 광학 시스템

• 광원: 백열등 타입, 색온도 (2900 ± 100) K
• 유연한 조인트를 통해 배기 파이프 측면에 장착됨
• 렌즈 시스템: 빛을 직경 ≥ 20mm의 평행 광선으로 수집; 발광 구멍 직경 (d) 및 렌즈 초점 거리 (f)는 d/f를 만족함< 0.04
• 검출기: 실리콘 포토다이오드 (다음 사양 포함):

• 선형 안정성: 0.1%
• 10비트 측정 범위
• CIE V(λ) 곡선과 일치하는 스펙트럼 응답, 정확도 ≥ ±5%

• 광학 감쇠 시스템의 90% 응답 시간 ≤ 3 s
• 측면 튜브에 압축 공기를 도입하여 광학 장치를 깨끗하게 유지하고 드리프트 사양을 유지함

9. 소프트웨어 및 보정 기능

소프트웨어는 다음을 위한 인터페이스를 제공합니다:

• O₂/CO₂ 분석기 보정 (노이즈 및 드리프트)
• 광학 시스템 보정 (연기 측정용 노이즈 및 드리프트)
• 광학 시스템 필터 보정
• 공기량 보정 (제어 범위)
• 단계 보정 및 헵탄 보정

단계 보정 요구 사항:

• O₂/CO₂ 분석기 지연 시간 ≤ 30 s
• O₂/CO₂ 분석기 응답 시간 ≤ 12 s
• 버너 스위치 응답 시간 ≤ 12 s
• 온도 응답 시간 ≤ 6 s
• 비율 Q_gas_30s(T) / HRR_30s(T)는 (100 ± 5)%로 연속이어야 함
• 단계 2와 단계 3의 평균 HRR 차이 ≤ 0.5 kW

헵탄 보정 수락:

• 단위 질량당 발열량: THR/m = 4456 ± 222.8 MJ/kg

10. 시험 출력 매개변수

• 평균 열 방출률 – RHRav(t)
• 총 열 방출 – THR(t)
• 1000 × [RHRav(t) / (t-300)] – (FIGRA 계산에 사용)
• 화재 성장률 지수 – FIGRA
• 600초에서의 총 열 방출 – THR600s
• 측면 화염 확산 발생 – LFS
• 평균 연기 발생률 – RSPav(t)
• 총 연기 발생 – TSP(t)
• 10000 × [RSPav(t) / (t-300)] – (SMOGRA 계산에 사용)
• 연기 성장률 지수 – SMOGRA
• 600초에서의 총 연기 발생 – TSP600s

11. 표준, 치수 및 무게

• 표준: EN 13501, EN 13823
• 치수: 3000 mm (W) × 4500 mm (H) × 3000 mm (D)
• 무게: 650 kg

응용 분야

화재 시험 및 분류 – 건축 자재 및 제품용

CE 마크 화재 시험 – 건설 제품용

화재 반응 평가 – 신제품 개발용

QC 및 출하 검사 – 생산 라인용

설치 요구 사항

설치 높이: 5미터 이상

바닥 면적: 3m X 3m 이상

전력 요구 사항: 220V, 10A; 380V, 5KW

주변 온도: 10°C ~ 35°C

가스 요구 사항: 프로판 가스

보정 가스: N₂, CO₂ 표준 가스

보정 표준: 헵탄

자주 묻는 질문 (FAQ)

Q1: 제 표준을 충족합니까?

A1: 예. EN 13823 및 GB/T 20284을 준수합니다. 결과는 EN 13501-1 분류 (A2-B-C-D)를 지원합니다. 현재 및 이전 버전의 표준 모두와 함께 작동합니다.

Q2: 얼마나 안정적이고 정확합니까?

A2: 매우 안정적이고 정확합니다. 완전 자동 가열, 점화 및 연기 수집. 보정은 엄격하며, 가스 분석기는 3초 이내에 응답하고, 데이터 수집은 5초 이내에 이루어집니다 – 모두 표준 시간 요구 사항을 충족합니다.Q3: 어떤 매개변수를 다룹니까?

A3: 모든 주요 매개변수: HRR, THR, FIGRA, SPR, TSP, SMOGRA, LFS 및 낙하물 – EN 13501-1 또는 GB 8624 등급을 직접 결정합니다.

Q4: 작동하기 쉽습니까?

A4: 물론입니다. 직관적인 인터페이스, 자동 점화/가스 제어. 현장 교육이 포함됩니다.

Q5: 비용 효율적입니까?

A5: 하나의 장치로 모든 것을 해결 – 공간과 예산을 절약합니다. 장기적인 신뢰성과 낮은 유지보수를 위해 프리미엄 수입 부품으로 제작되었습니다.

Q6: 유지보수 및 지원은 어떻습니까?

A6: 1년 보증 + 평생 지원. 설치, 교육, 보정, 시험 방법 개발 및 CMA/CNAS 인증 컨설팅을 포함합니다.
