제품 세부 정보
원래 장소: 중국
브랜드 이름: SKYLINE
인증: CE , Calibration Certificate
모델 번호: SL-SF601A
지불 및 배송 조건
최소 주문 수량: 1 단위
가격: negotiated
포장 세부 사항: 접착판 케이스
지불 조건: L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 10 유닛 / 달
전원 공급 전압: |
AC 220V±10% |
근무 조건: |
15℃∽40℃ 상대습도 |
AC 고전압 출력: |
400V ∽ 2200V±2% 매 100V 50VA |
DC 고전압 출력: |
200V ∽ 600V ±2% 매 50V |
온도 제어 유도로 최대 전력: |
500W |
온도 조절 범위: |
<100℃ |
온도 제어 오류: |
±0.5℃ |
온도 측정 해상도: |
0.1C |
온도 조절 시간: |
상온~90℃ 20분 이내 |
측정 범위: |
tgδ 유전 손실: 제한 없음 C x 정전용량: 15PF-300PF Rx 저항률: 10M-20T |
차원: |
450(세로)×310(세로)×360(높이) |
무게: |
18 킬로그램 |
결의: |
△ tgδ 유전 손실:0.001% △ Cx 캐패시턴스:0.01pF △ Rx 비저항:0.01 |
정확성: |
△ tgδ 유전 손실:±(판독*0.5%+0.020%) △Cx 캐패시턴스:±(판독*0.5%+0.5PF) △Rx 비저항:±판독*10% |
전원 공급 전압: |
AC 220V±10% |
근무 조건: |
15℃∽40℃ 상대습도 |
AC 고전압 출력: |
400V ∽ 2200V±2% 매 100V 50VA |
DC 고전압 출력: |
200V ∽ 600V ±2% 매 50V |
온도 제어 유도로 최대 전력: |
500W |
온도 조절 범위: |
<100℃ |
온도 제어 오류: |
±0.5℃ |
온도 측정 해상도: |
0.1C |
온도 조절 시간: |
상온~90℃ 20분 이내 |
측정 범위: |
tgδ 유전 손실: 제한 없음 C x 정전용량: 15PF-300PF Rx 저항률: 10M-20T |
차원: |
450(세로)×310(세로)×360(높이) |
무게: |
18 킬로그램 |
결의: |
△ tgδ 유전 손실:0.001% △ Cx 캐패시턴스:0.01pF △ Rx 비저항:0.01 |
정확성: |
△ tgδ 유전 손실:±(판독*0.5%+0.020%) △Cx 캐패시턴스:±(판독*0.5%+0.5PF) △Rx 비저항:±판독*10% |

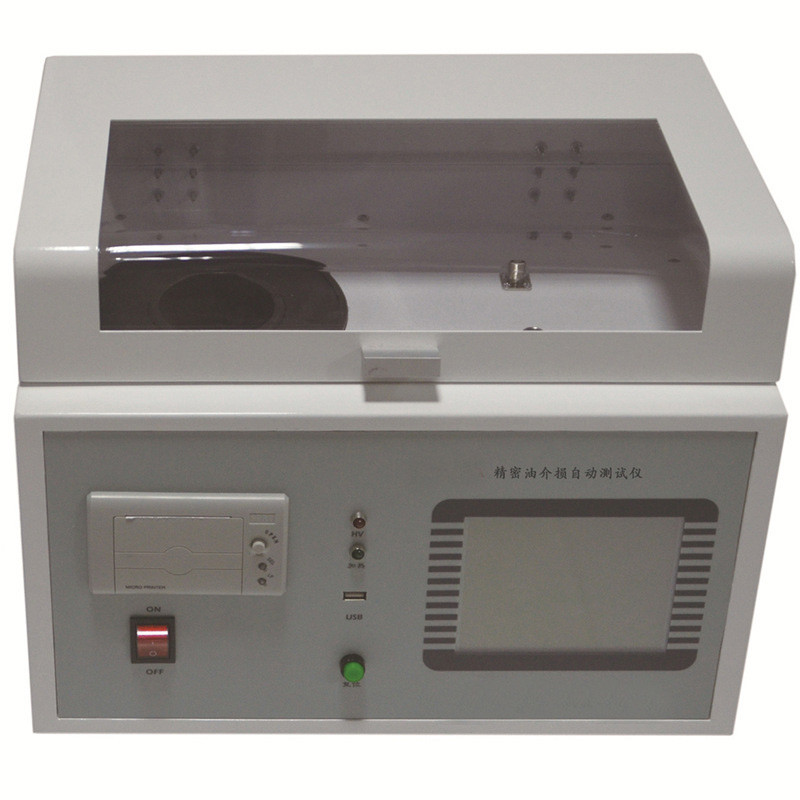

소개단열 오일 다이 일렉트릭 손실 및 저항성 검사기
Insulation oil dielectric loss conductivity tester is used for insulating oil and other liquid insulating media dielectric loss angle and Volume resistivity test of the integrated structure of high precision instruments그것은 완전히 GB / T 5654-2007 국가 표준과 DL / T421 전력 표준을 준수합니다.
DL/T421 전력 표준; 다이렉트릭 손실 오일 컵, 온도 컨트롤러, 온도 센서, 다이렉트릭 손실 테스트 브릿지, AC 테스트 전원 공급원, 표준 콘덴서,높은 저항 테스트, 등등
테스트 전원 공급 장치, 표준 콘덴서, 높은 저항 미터, DC 고전압 소스 및 기타 주요 구성 요소. 난방 부분은 가장 진보 된 고 주파수 인덕션 난방 방법을 채택합니다.
난방 부분은 가장 진보 된 고 주파수 인덕션 난방 방법을 채택합니다. 이는 오일 컵과 난방 몸 사이의 접촉이없는 장점, 균일한 난방,빠른 속도와 편리한 제어.
편리하고 다른 장점. AC 테스트 전원 공급은 AC-DC-AC 변환 방법을 채택, 효과적으로 다이 일렉트릭에 유틸리티 전압과 주파수의 변동을 피
발전기가 전기를 생산하는 경우에도 기기는 올바르게 작동 할 수 있습니다. 내부 표준 콘덴서는 SF6입니다.
가스로 채워진 3극 콘덴시터, 콘덴시터의 다이전트릭 손실과 용량은 주변 온도와 습도에 영향을 받지 않습니다.장시간 사용 후에도 기기의 정확도가 일정하도록 하는 것.
이것은 장시간 사용 후에도 기기의 정확도가 일정하게 유지되도록 보장합니다.
장치는 터치 스크린 디스플레이와 함께 큰 화면 (320 × 240) 과 내부 디지털 기술, 모든 지능형 자동 측정 및 여러 측정 모드를 갖추고 있습니다.
(320 × 240) 터치 스크린 디스플레이, 중국어 전체 메뉴, 각 단계에는 중국어 명령어, 시험 결과가 인쇄될 수 있습니다.
조종사 는 기술 있게 사용 하기 위해 전문 훈련 을 받을 필요 가 없다.
(1) 오일 컵은 국가 표준 GB/T5654-20077/IEC 60247에 따라 3 전극 구조를 채택하고 있으며, 극간 거리는 2mm입니다.이는 다이렉트릭 손실 테스트 결과에 대한 방황 용량 및 설사 누출의 영향을 제거 할 수 있습니다..
(2) 계기는 중기 주파수 인덕션 난방 및 PID 온도 제어 알고리즘을 채택합니다. 난방 방법은 오일 컵과 난방 체 사이의 접촉이 없다는 장점이 있습니다.일률적인 난방, 빠른 속도와 편리한 제어, 그래서 온도는 미리 설정 된 온도 오류 범위 내에서 엄격하게 제어됩니다.
(3) 내부 표준 응압기는 SF6 가스로 가득 찬 3 전극 응압기이며, 응압기의 변압 손실과 용량은 주변 온도와 습도에 영향을받지 않습니다.장시간 사용 후에도 기기의 정확성이 보장되도록.
(4) AC 테스트 전원 공급은 AC-DC-AC 변환 방법을 채택하여 디렉트릭 테스트의 정확성에 대한 유틸리티 전압 및 주파수 변동의 영향을 효과적으로 피합니다.발전기가 전기를 생산하더라도, 도구 또한 올바르게 작동 할 수 있습니다.
(5) 완벽 한 보호 기능. 과전압, 과전류, 고전압 단회로 가 있을 때, 기기 는 급속 히 고전압 을 끊어 경고 메시지 를 발산 할 수 있다.온도 센서가 고장 났거나 연결되지 않은 경우, 경고 메시지가 발송됩니다.
중간 주파수 인덕션 난방에는 온도 제한 릴레가 있습니다. 온도가 120도 이상되면 릴레가 풀리고 난방이 멈춥니다.
(6) 테스트 매개 변수를 쉽게 설정합니다. 온도 설정 범위 0 ~ 120 °C, AC 전압 설정 범위
500~2200V, DC 전압 설정 범위 300~500V
(7) 큰 화면 LCD 디스플레이의 사용, 백라이트, 명확한 디스플레이. 우호적인 인간-기계 인터페이스, 그냥 중국어 메뉴 요청, 입력 명령,기기가 자동으로 테스트를 수행 할 수 있습니다.그리고 자동으로 저장하고 테스트 결과를 인쇄합니다.
(8) 실시간 시계, 시험 날짜 및 시간을 저장, 표시 및 시험 결과와 함께 인쇄 할 수 있습니다.
(9) 빈 전극 컵 캘리브레이션 기능.빈 전극 컵의 정화 및 조립 상태를 판단하기 위해 빈 전극 컵의 전기 용량과 다이 일렉트릭 손실 인수를 측정합니다.평준화 데이터는 상대 용량 및 DC 저항성의 정확한 계산을 촉진하기 위해 자동으로 저장됩니다.
| 전원 공급 | AC 220V±10% |
| 작업 상태 | 15°C~40°C RH <80% |
| AC 고전압 출력 | 400V 2200V100V 50VA마다 ±2% |
| DC 고전압 출력 | 200V 600V ±2% 50V마다 |
| 온도 조절 인덕션 오븐 최대 전력 | 500W |
| 온도 조절 범위 | < 100°C |
| 온도 조절 오류 | ±0.5°C |
| 온도 측정 해상도 | 0.1°C |
| 온도 조절 시간 | 방 온도 90°C 20분 미만 |
| 측정 범위 | tgδ 다이 일렉트릭 손실: 제한이 없습니다. C x 용량:15PF-300PF Rx 저항성:10M-20T |
| 결의 | △ tgδ 다이렉트릭 손실:00.001% △ Cx 용량:0.01pF △ Rx 저항성:0.01 |
| 정확성 | △ tgδ 변압 손실:±(읽기 *0.5%+0.020%) |
| 상대적 허용성 εr | Cx에 따라 자동으로 계산되면 정확도는 Cx와 동일합니다. |
| 부피 저항성 ρ | Rx에 따라 자동으로 계산되며, Rx와 동일한 정확도 |
| 차원 | 450 ((L) × 310 ((W) × 360 ((H) |
| 무게 | 18kg |

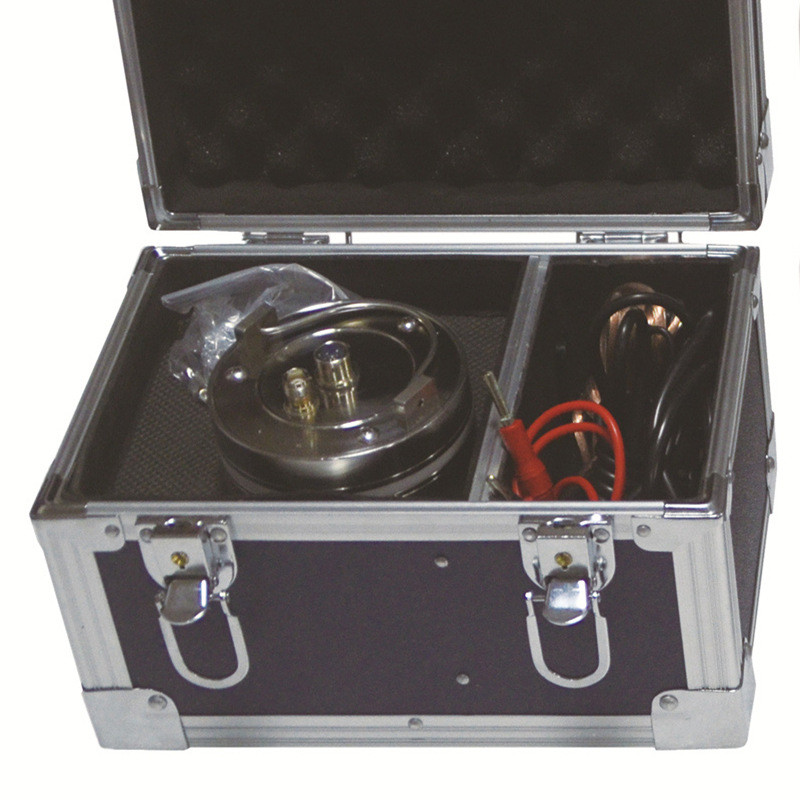

(1) 고압과 저압 사이의 거리는 2mm
(2) 빈 컵 전기 용량 60±2PF
(3) 최대 시험 전압 산업 주파수 2000V
(4) 빈 컵 다이 일렉트릭 손실 tgδ < 1 × 10-4
(5) 액체 용량 약 40ml
(6) 전극 재료 스테인리스 스틸
(7) 부피 70mm ((D) × 120mm ((H)
