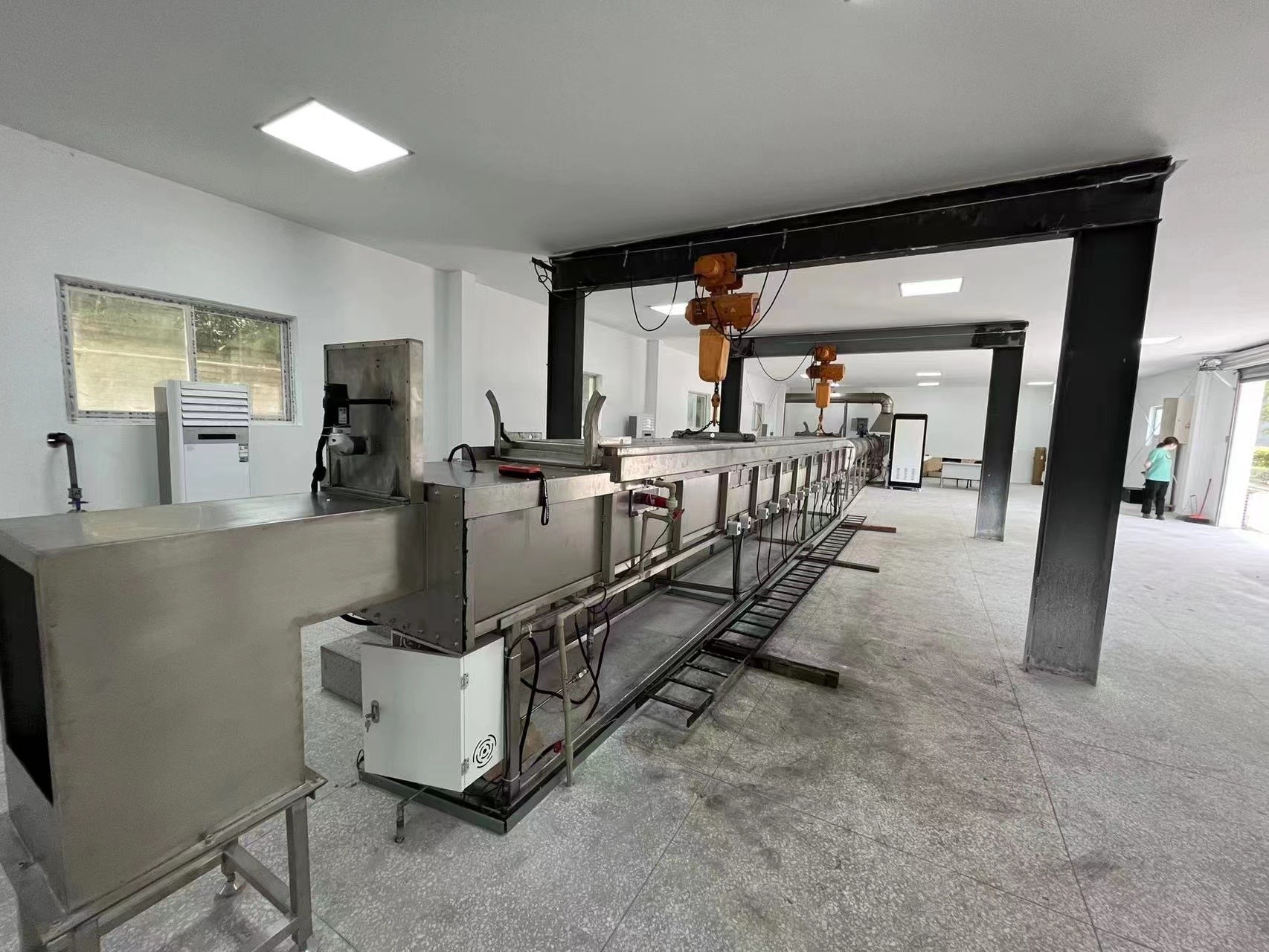

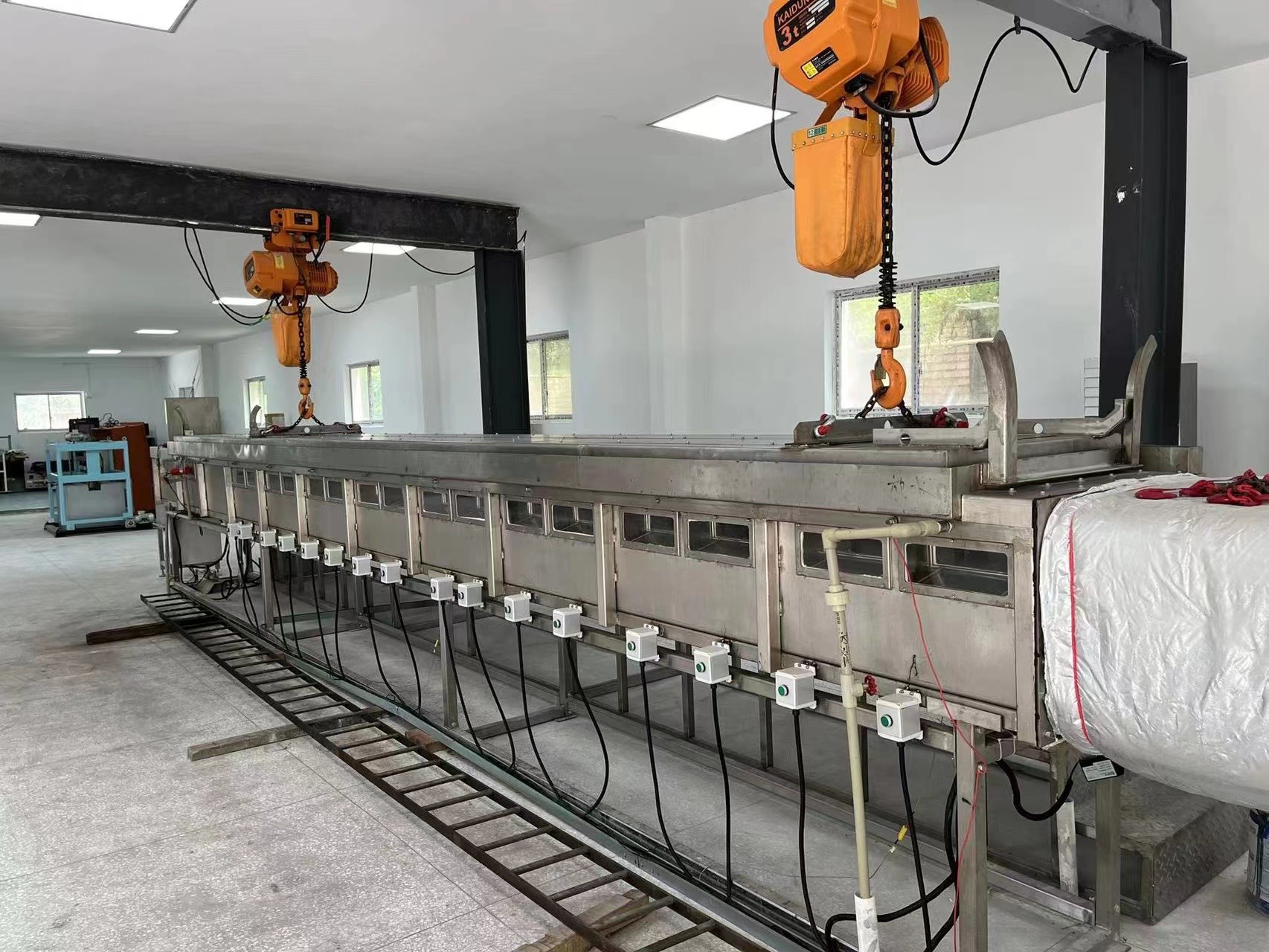

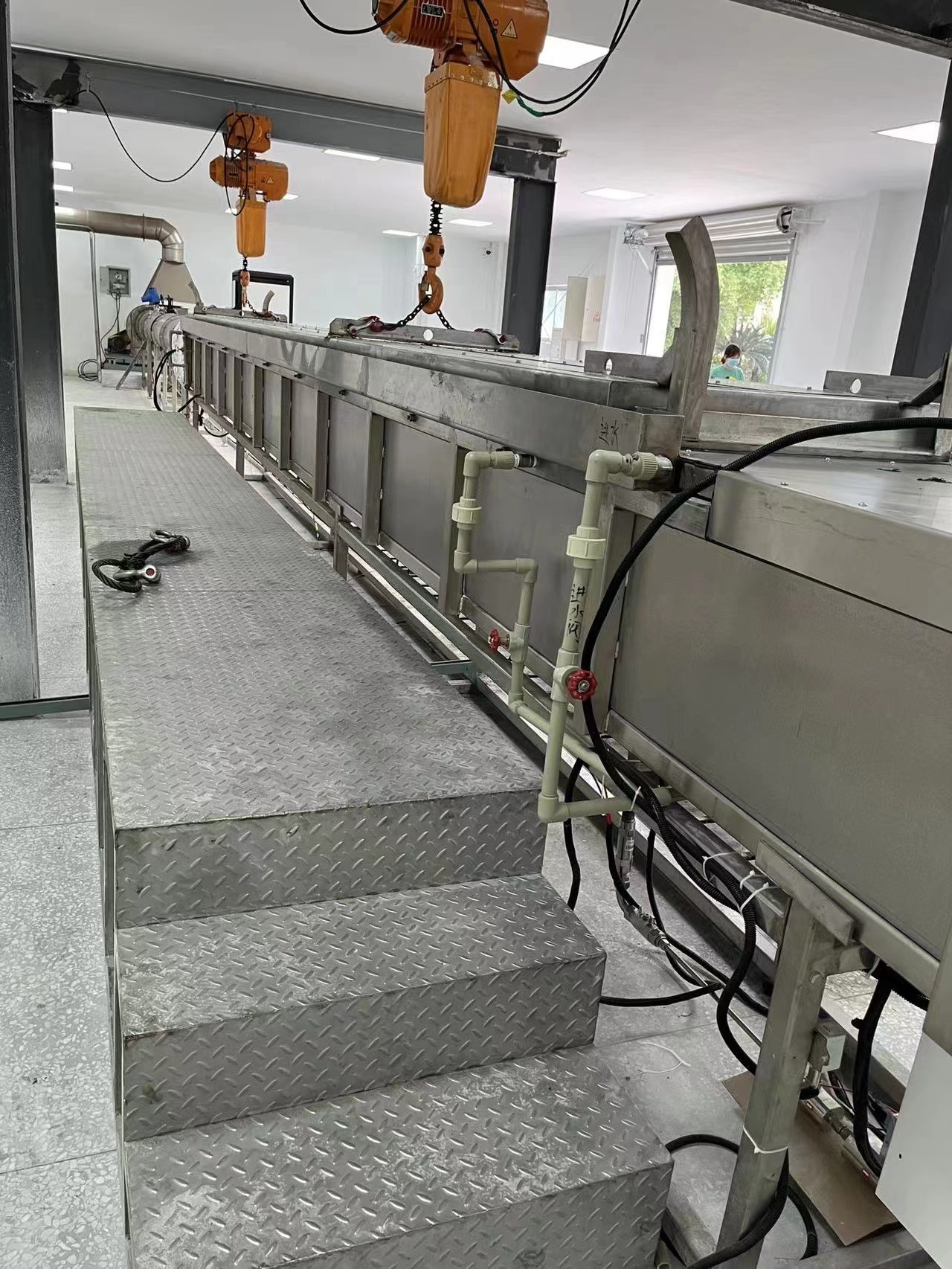

자재를 구축하는 표면 연소를 위한 ASTM E84 슈타이너 터널 로 챔버

ASTM E84 스테이너 터널 오븐 상면 연소 방

아래 표준에 따른 설계

ASTM E84: 건설재료의 표면 연소 특성을 위한 표준 시험 방법.

슈타이너 터널 오븐 챔버 설계 제안

2.1 요약

이 기술적인 해결책은슈타이너 터널 오븐 챔버 기기와 전기를 통합하는 데 기반하고 있으며 OMRON의 고급 다기능 제어 시스템을 사용하여 점화 순서, 연소 안전, 전기 횡단 차단,자동 온도 조절, 수동 조정, 모니터링 알람, 데이터 취득 / 통신 한.오븐 온도 및 압력 제어 시스템은 자동 제어 및 온라인 모니터링을 위해 OMRON 컨트롤러 + Advantech + 비주얼 베이직 소프트웨어로 구성된 제어 시스템을 사용합니다.상부 컴퓨터 Advantech 운영 스테이션은 가열기의 필요한 프로세스 매개 변수를 작동하고 모니터링합니다. 데이터 저장, 검사 및 인쇄가 있습니다. , 그리고 다른 기능. 동시에, UL910 / NFPA262 표준의 요구 사항에 따라, 연소 테스트를 위해 전용 연소 시험실을 설정할 수 있습니다.이 연소 시험실은 효과적으로 슈타이너 수평 터널 오븐을 고립,무명 공간에 연소 밀도 측정 끝을 설치합니다.외선 빛의 간섭을 피합니다.연소 테스트 영역, 표준 요구 사항에 따라 독립적인 설계 방법을 채택합니다.공기가 자유롭게 흐르도록 해야 합니다.따라서, 전체 시험 동안, 방은 주변 공기 압력보다 0-12 Pa (0-0.05 인치 물 부피) 더 높은 제어 된 공기 압력 아래 유지됩니다. 온도는 18.3 °C-260.7 °C (65 °F-80 °F) 및 상대 습도 45-60%

2.1.1 설계 조건

오븐 종류: 슈타이너 수평 터널 오븐

오븐의 주요 크기: 오븐 크기 7620mm * 451mm * 305mm

오븐 덮개 수: 슈타이너 수평 터널 오븐: 오븐 덮개 1개

오븐 작동 온도: 최대 600 °C (연가스 온도)

연료: 최소 95%의 순도를 가진 메탄

연료 열량: 3500btu / lb

연료 압력: 0.4-0.5MPa

화면 모델: 3/4 인치 U 모양의 이중 화면

피기 파이프의 배기가스 온도: <250 ° C, 일반적으로 피기 가스 온도는 200 ° C 내에서 제어됩니다.

시험 대상의 시험 방법: 수평 구성 요소로 오븐-오븐 천장 호스팅

설계 조건 15KVA, 380V/220V, 3단계. 참고: 전압은 사용자 정의 할 수 있습니다.

2.1.2 구조적 매개 변수

1. 오븐 구조: 불성형 벽돌 + SUS304 스테인리스 스틸 판
2. 오븐 바닥 구조: 열성 벽돌 229mm x 114.5mm x 64mm
3. 타자 종류와 양: 1 3 / 4 인치 U 모양의 이중 타자.
4. 피기 배기 방법: 기계식 피기 배기 + 뒷벽에 차가운 공기가 혼합됩니다.
5. 오븐 문 열기 방법: 수평 구성 요소 오븐-올림 천장 올림 및 전환 (고객 제작)
6. 오븐 도표

2.1.4 목적:

슈타이너 터널 오븐 챔버는건설 재료의 ASTM E84 테스트에 사용된다.

2.1.5 설계 원칙

첨단 기술, 신뢰성, 안전성 및 경제 합리성 원칙을 채택

2.2 오븐 구조

2.2.1 오븐 껍질

오븐 철 구조는 정사각형 튜브 / 직사각형 튜브 끝, 편직 및 오븐 몸의 철판으로 구성됩니다. 높은 강도로 용접 된 후, 그것은 고체 전체를 형성합니다.장시간 변형 없이 사용할 수 있는.

오븐 몸체 철판:SUS304,δ=3mm

오븐 프레임:Q235-A,사각형 튜브 / 직사각형 튜브

오븐 가로 막대:Q235-A,사각형 튜브/삼각형 튜브

창문:쿼츠 유리와 탄압 유리 복층 조합,δ=3mm,70mm±6mm×280mm±38mm

셔터는 방의 바닥 수준에서 74~78mm 열기 높이를 제공합니다. 셔터는 조정 할 수 있습니다.

연기는 공기 입구에서 1372±10mm에 위치합니다. 공기 속도 포트는 공기 입구에서 381±5mm입니다.

열쌍의 위치

1. 18awg 열쌍이 불기 포트에서 7000±10mm에 위치하고 있습니다.
2. 18awg 열쌍이 연소장 (?? 炉口) 에서 3960±10mm에 위치하고 있습니다. 바닥 아래에 삽입되어 있습니다.

18awg 열쌍은 연소 포트에서 7090±10mm에 위치하고 있습니다. ( 바닥 아래에 삽입되어 있습니다.)

기판은 Q235-A 강철으로 만들어졌으며 물 냉각 장치가 있습니다.

2.2.2오븐 저항성 재료

시험 오븐 벽돌은 불에 저항하는 벽돌로 구성됩니다.동시에, 연소 과정에서 필요한 공기 난류를 제공하기 위해, 229mm 길이 x 114의 6개를 배치하여 얻습니다.5mm 너비 x 64mm 두께의 열에 저항하는 불탄 벽돌 ((벽의 긴 수직선과 114.5mm 긴 평행선) 가 불소연 벽돌 중앙선에 측정 된 연소자 중심선에 따르면, 창문 근처의 불소연 벽돌 (창문을 막지 않고) 1.98m±152mm,3.96m±152mm 및 5.79±152mm,다른편의 거리는 1.37m±152mm입니다.20.90m±152mm 및 4.88m±152mm

최고 온도 저항: 1427°C (2600°F)

대량 밀도: 0.77±0.046g/cm3

평균 온도의 열전도:

260°C ((500°F) 0.23W/m·°C

538°C ((1000°F) 0.27 W/m·°C

815°C ((1500°F) 0.32 W/m·°C

1093°C ((1500°F) 0.37 W/m·°C

2.2.3오븐 문과 압축 메커니즘

오븐 몸 위의 오븐 문, 오븐 몸의 밀폐 장치로. 금속 및 무기 단열로 구성되어 있습니다.51mm ± 6mm 두께의 무기 방열물질

수평 오븐 문은 세క్షన్ 강철에 의해 용접됩니다, 오븐의 상태를 관찰하기 위해, 압축하기 위해 자기 무게 수직 리프팅 방법을 사용,오븐 벽의 양쪽에 설치된 전망 창문, 효과적인 밀폐를 얻기 위해 효과적인 물 밀폐는 오븐 문과 오븐 몸 사이의 밀폐 역할을 합니다.순환 물의 원천으로 수도꼭지 물을 사용하는 것은 오븐 몸과 오븐 문의 품질 검사를 위해 밀폐를 제공할 수 있습니다, 그러나 또한 연소 테스트 동안 열을 제거하고 오븐 몸을 효과적으로 보호합니다.

실험실에서는 뚜?? 을 들어올릴 수 있는 크레인을 제공해야 합니다.

최대 1050°C까지의 실제 사용 온도

밀도: 335±5kg/m3

열전도: 0.085W/mK@400 °C

크기 7620±50mm*451±5mm*305±5mm
