자재를 구축하기 위한 DIN 4102-15/16 브랜샤흐트 시험 기구

DIN 4102-15/16 Brandschacht 테스트 장치

1적용

DIN 4102-16은 DIN 4102-15에 따라 "Brandschacht"에서 건축 재료의 검사를 위한 통일 절차를 설명합니다.DIN 4102-16의 개정은 시험 방법에 사용되는 표준화 된 제품 목록을 업데이트하기 위해 수행됩니다.시험 방법은 건축 재료의 화재 테스트를 위해 사용됩니다. Brandschacht는 아래에서 일정한 흐름의 속도로 공기가 들어간 사각형 인하입니다.그리고 그로부터 연기가 솟아오르며그것은 정사각형 가스 번너로 장착되어 있으며, 이를 통해 장착 프레임에 배치된 샘플을 연기로 노출합니다.

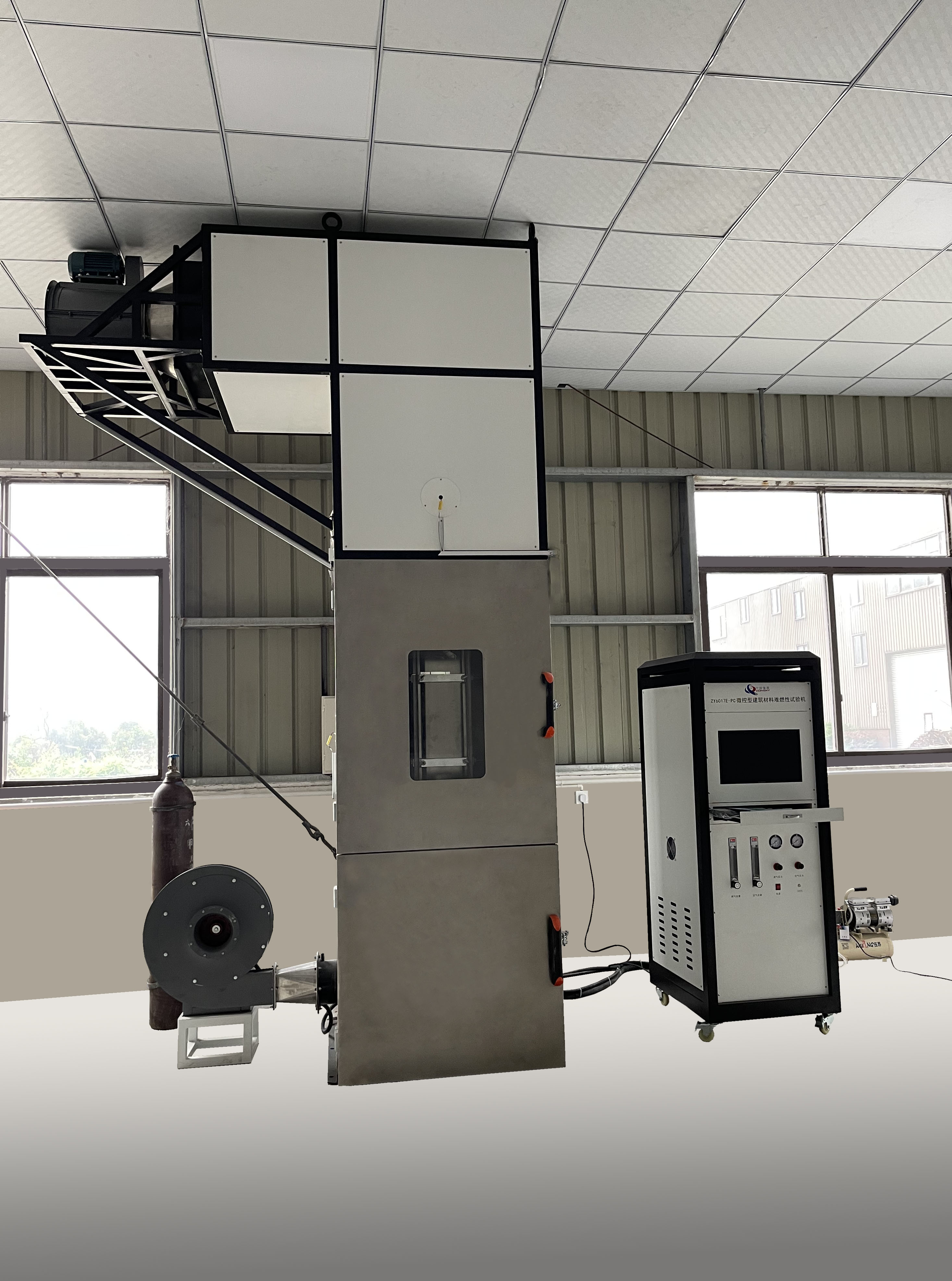

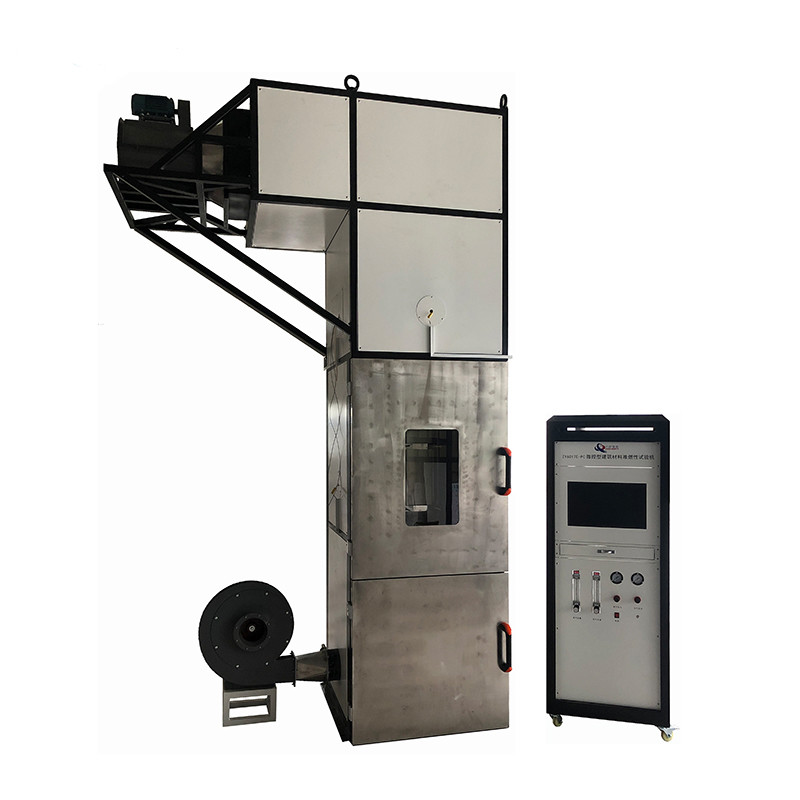

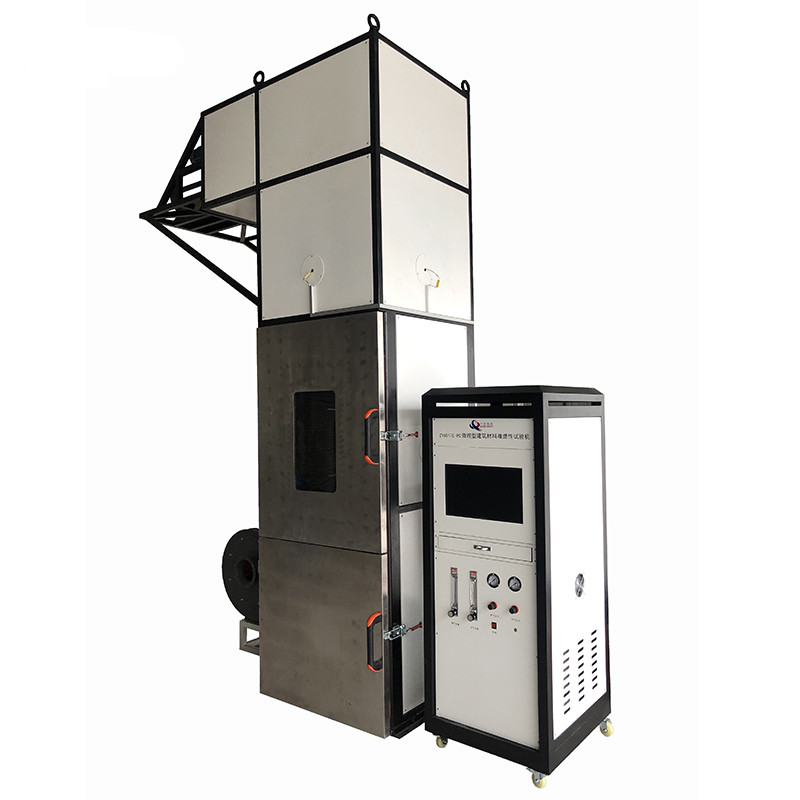

브랜드샤흐트 시험 장치, DIN 4102 Part 15에 따라 건축 재료 및 요소의 화재 테스트를 위해 설계되었습니다.바닥에서 공기 흐름이 일정하게 들어오는, 그리고 연소 가스는 방의 꼭대기에서 빠져 나갑니다. 표본은 수직으로 장착되고 사각형 가스 연소기에서 발생하는 불꽃에 노출됩니다.

2기술 매개 변수

2.1 시험장치는 연소실, 제어장치, 연소장, 표본 보관장, 정정장치 등을 포함한다.

2.2 연소 방의 내부 홀리 크기는 800mm*800mm*2000mm이며 방의 벽은 다층 단열 구조입니다.

2.3 연소실 벽은 내부에서 외부로 2mm의 철판, 6mm의 아스베스트 엽 (밀도 600kg/m3를 초과하지 않는) 으로 구성된 다층 구조입니다.40mm 두께의 미네랄 단열 섬유 (100kg/m3의 명목 밀도), 외부 철판;

2.4 아래에서 위로 연소실, 입수실, 공기 조절기, 연소실, 측정실 및 출구 연소실

2.5 입구 방은 오른쪽에 φ200의 운하를 통해 일정한 속도와 온도의 공기를 공급받습니다.

2.6 일정한 온도 입수시스템으로 10±1m3/min의 흐름과 23±2°C의 온도에서 안정적인 공기 흐름을 제공할 수 있다.

2.7 입구공기의 온도를 0.1°C의 정확도로 측정하기 위한 K형 장갑 열쌍이 장착된 입구 방;

2.8 입구 방의 위에 설치된 공기 안정기, 엽기성 철판과 유리섬유 필츠의 여러 층으로 구성되어, 입구 공기 흐름을 균일화한다.

2.9 타기와 시험판을 보관하는 연소실, 높이 1000mm의 직사각형 프레임으로, 사방에 나사를 설치하여 표본의 장착 거리를 조절합니다.

2.10 화기, 사각형 화기 200mm * 200mm, 모든 네 쪽에 균등하게 분포된 연소 노즐과 함께, 3.5mm 지름의 노즐 열로, 균일한 제트 불꽃을 공급할 수 있습니다.

2.11 압력 절감 밸브, 압력 측정기, 소레노이드 밸브, 질량 흐름계 및 전기 불꽃 발화기로 구성된 가스 시스템.

2.12 메탄 질량 흐름계와 공기 질량 흐름계로 장착하여, 가스 흐름을 2% 이상의 제어 정확도로 제어한다.

2.13 고전압 전기 불꽃 발화 장치로 장착되어 있어 발화원을 원격으로 켜야 한다

2.14 표본 및 유지보수 장비의 설치를 용이하게 하기 위하여 입출구와 연소실 외부에 설치된 상부 및 하부 오븐 문과 함께, 폭발 방지,시험 현상을 관찰하는 것을 용이하게 하기 위해 상단 문에 설치된 고온 내성 유리

2.15 측정 부문은 T압 측정 튜브와 연소 열쌍이 장착되어 있다.

2.16 압력 측정 튜브의 T 타입을 이용하여 압력 미세차량 센서와 연결하여, 실시간으로 챔버 내의 압력을 현실적으로 측정할 수 있는 소프트웨어를 사용한다.

2.17 미국 오메가 K형 스테인레스 스틸 장갑 열쌍의 사용, 정확도는 0.1°C

2.18 화상실의 꼭대기에 자리잡은 사각형 연소구, 아래쪽 부분은 화상실과, 위쪽 부분은 외부 배기가스 시스템과 연결된다.

2.19 뜨거운 유선 기압 측정기의 구성, 범위 0~10m/s, 정확도 0.1m/s, 공기 균일성 캘리브레이션

2.20 상자 벽과 연료를 위한 오메가 열쌍, 이는 소프트웨어에 의해 열 부하에 대해 캘리브레이를 할 수 있다.

2.21 테스트 소프트웨어는 온도, 압력 및 시간 데이터를 실시간으로 수집하고, 가스 흐름을 제어하고, 테스트를 수행하고 시험 보고서를 수출하는 데이터 획득 시스템이다.

3설치 조건

2.1 실내 설치

2.2 연소 상자 크기는 1290mm*1050mm*3950mm

2.3 제어장치 크기 2000mm*1050mm*850mm

2.4 전력 공급: 220V 32A

2.5 가스: 메탄, 99%정도 이상;

2.6 압축 공기: 0.6Mpa, 기름 제거 및 비수화;
