수직 1000w 고열 챔버로 20-40℃ 20-80% Rh

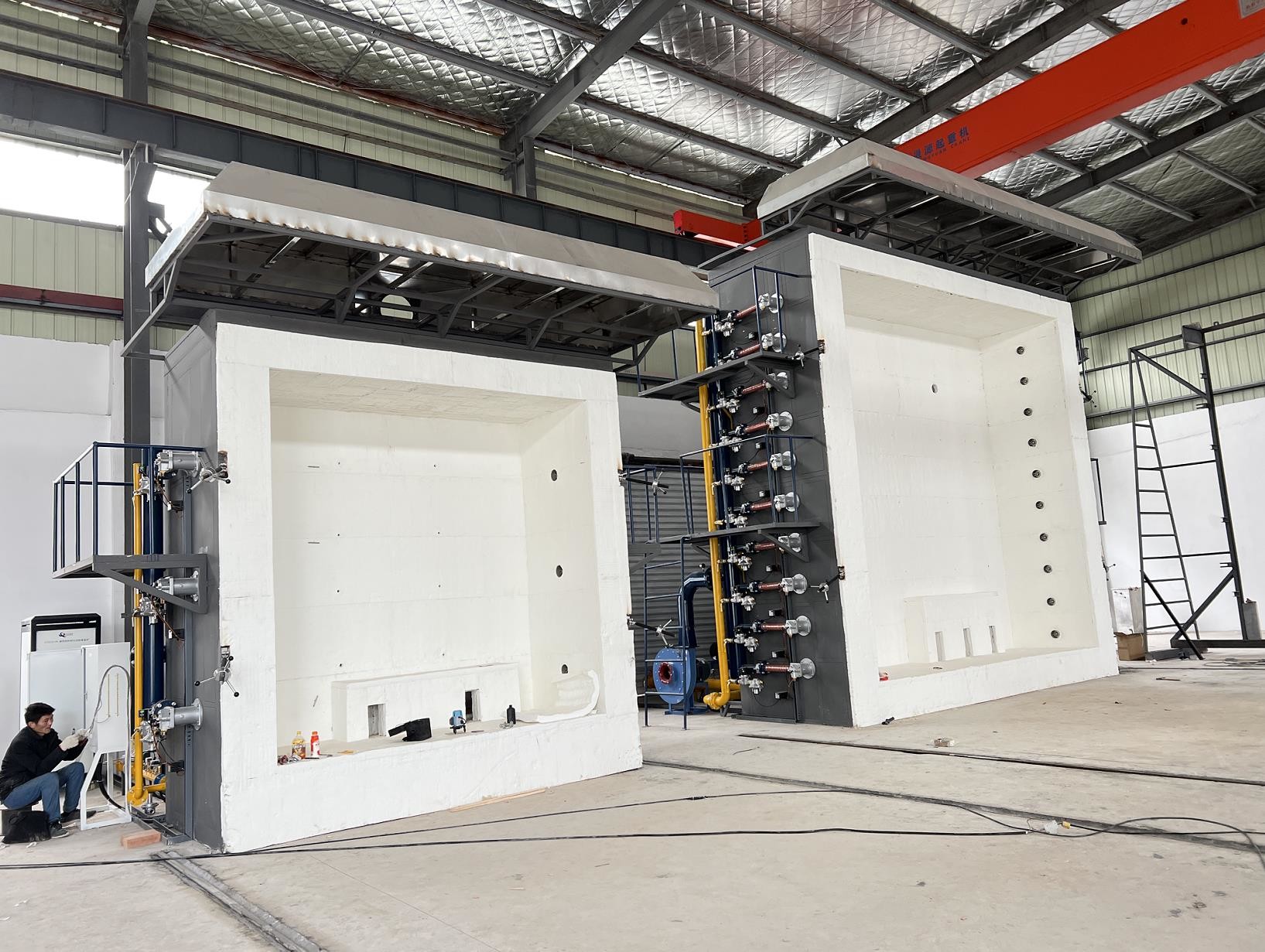

고온 수직 오븐

적용 범위:

1.1 수직 분리 요소의 구멍에 설치된 문 및 셔터 집합의 방화 저항 시험에 적용됩니다. 힌지 문, 피브 문, 수평 슬라이드 문과 같이.수직 슬라이드문, (링크 슬라이딩 도어와 섹션 도어를 포함하여), 롤링 도어, 다른 슬라이딩 도어, 폴딩 도어, 플래프 도어, 벽에 움직일 수 있는 패널 등,그리고 문과 셔터 없이 문을 가진 건물 문의 화재 저항 시험.

II. 표준

2.1 표준 BS EN 1364-1:2015에 적합함: "부하를 지지 않는 벽에 대한 방화 저항 시험 1부: 벽

2.2 표준 BS EN 1364-3:2014: "부하를 지지 않는 벽에 대한 불 저항 시험. 1부: 커튼 벽. 완전한 구조적 무결성 집합"에 적합함

2.3 표준 BS EN 1364- 4: 2014 "부하를 지지 않는 요소의 불에 대한 저항 시험. 부분 4 커튼 벽, 부품 구성

2.4 BS EN 1365-1:2012 "부하기반 부품의 불에 대한 저항 시험 제1부: 벽"을 준수한다.

2.5 BS EN 1365-5:2004 "부담 5부: 발코니 및 보행도로의 불에 대한 저항 시험"에 적합함

2.6 BS EN 1365-6:2004 "부하기반 요소의 불에 대한 저항 시험 제6부: 계단

2.7 BS EN 1366-2:2015 "서비스 설비의 화재 저항 시험 제2부 소방기

2.8 BS EN 1366-3:2009 "서비스 설비의 방화 저항 시험 제3부 방화 밀폐

2.9 BS EN 1366-5:2010 "서비스 설비의 화재 저항 시험 5부 보조 통로 및 환기 셰프트

2.10 BS EN 1634-1:2014+A1:2018 "문과 모자 집합의 화재 저항 시험 1부

3.12 BS EN 1634-2:2008의 준수 "문, 셔터 및 작동 가능한 창문 액세서리 및 조립품의 건물 하드웨어 구성 요소의 화재 저항 테스트 2부

3.13 표준 BS EN 1634-3:2004 "문 및 패스니아 부품의 화재 저항 시험 제3부"에 적합함

3.14 BS EN 13381-2:2014 "부품의 화재 저항에 대한 기여를 결정하기 위한 시험 방법. 수직 구조물의 보호

3.15 표준 BS EN 13381-4:2013 "부문 4 방화 저항에 구성 요소의 기여를 결정하기위한 시험 방법 철강 구조물의 수동 보호

3.16 표준 BS EN 13381-7:2019에 부합) "조직의 화재 저항에 대한 구성 요소의 기여를 결정하는 시험 방법 7부 목재 구성 요소에 적용되는 보호

3.17 표준 BS EN 13381-8: 2013 "제품물의 불에 대한 저항성을 결정하기 위한 시험 방법

3.18 표준 BS EN 13381-9:2015에 준하는 것. "불에 저항하는 구성 요소의 기여를 결정하기 위한 시험 방법. 웹 열을 가진 철선에 대한 화재 보호 시스템의 적용

3.19 ASTM 표준 E119:2012 "건축구조와 재료에 대한 화재 시험 방법"에 적합합니다.

3.20 도어 앙상블의 화재 시험에 관한 표준 UL 10B:2008 표준에 적합합니다.

3.21 압력압의 문장 집합의 화재 시험에 관한 UL 10C:2009 표준의 준수

III. 주요 성능 특징:

3.1 하나의 오븐은 여러 가지 용도로 사용될 수 있고 여러 가지 표준과 호환될 수 있다.

3.2 각 도로의 온도, 압력 및 유동률과 같은 다양한 측면의 데이터를 수집하고 분석하기 위해 고정도 인수 카드를 채택한다.소화 시 실제 정보의 실시간 복제를 생성하기 위한 마이크로 컴퓨터의 프로세스 및 제어, 그리고 마이크로 컴퓨터 분석 및 결정에 의해 직접 결과를 도출; 전체 기계는 시스템 고품질, 고속 작동 및 고급을 보장하는 모든 고품질 장치를 채택.

3.3 고 정밀 인수 카드 + 다회로 모듈 + PLC + 컴퓨터를 채택하고 우수한 안정성, 반복성 및 재생성을 갖춘 PID 자동 제어 모드를 구현합니다.

3.4 윈도우 XP 운영 인터페이스와 LabView를 채택하여, 글로벌 정밀 장비에 대한 특수 개발 소프트웨어, 인터페이스 스타일은 신선하고 아름답고 간단합니다. 테스트 동안,측정 결과는 실시간으로 표시되고 완벽한 곡선은 동적으로 그려집니다., 데이터 저장, 읽기 및 영구적으로 인쇄 할 수 있습니다. 고 지능, 가이드 메뉴 조작, 쉽고 직관적인 기능으로 테스트 결과가 더 정확합니다.

3.5 오븐의 설계 수명은 15년 이상이며 오븐은 미국 GOVMARK (고마크) 기술로 만들어집니다. 5층 구조, 내부 층 온도가 1300 °C가 되면,외부층 온도는 실내 온도입니다.: 긴 서비스 수명, 내부 계층의 단열 물질 (쓰는 부분) 은 쉽게 교체됩니다.

3.6 공기관 열보호, 압력 방출 보호, 누출 보호, 가스 누출 감지, 가스 라인 안전 보호 등 여러 안전 보호 시스템모든 측면에서의 안전 요인을 향상시키기 위해 태워기 안전 보호 및 기타 안전 시설.

3.7 오븐에서 추출되는 고온의 뜨거운 공기는 물 냉각과 공기 냉각이 이루어지며, 물이 순환하는 물을 사용함으로써 에너지 보존이 향상된다.

IV. 오븐의 구조 공학 설계

4.1 오븐 건설: 오븐은 15년 이상 지속되도록 설계되었으며, 오븐은 미국 GOVMARK (Gomak) 기술을 사용하여 건설되었습니다.내부층이 1300°C일 때, 외부 층의 온도는 실내 온도입니다; 긴 서비스 수명, 내부 층의 단열 재료 (쓰기 부품) 는 쉽게 교체됩니다.외부에서 내부로, 다음과 같습니다: 첫 번째 계층은 강철 프레임입니다; 두 번째 계층은 주변으로 붉은 벽돌로 지어졌습니다; 세 번째 계층은 고온 불소화 아스베스트입니다;네 번째 층은 불탄 벽돌입니다.; 다섯 번째 층은 1600°C의 불탄소 온도를 가진 높은 온도 불탄소 지르코늄 면을 포함합니다.

4.2 고온에 내성이 있는 재료

4.2.1 불투명 벽돌: 최고 온도 저항을 위한 사용 온도 1750 °C, 오랜 시간 높은 온도 저항 1600 °C, 대량 밀도 1.0g/cm3실온 압축 강도 3 이상.2MPa, 1400 °C에서 0.5%의 재탄소 선 변화, 열전도 0.4W/m - K 이상.

4.2.2 접착용 산업용 불탄소 결합제: 1400°C의 사용 온도

4.2.3 오븐 고온 내성 면: 지르코늄을 함유한 불성 고온 면을 사용하여, 두께 50mm, 1600 °C의 오랜 불성 온도,산업용 오븐 특수 단열 재료.

4.3 프레임 재료: "산업 오븐 설계 설명서" (제3판) 에 따른 선택, 11장 - 오븐의 구조 부품, 3장 - 철강 선택, 오븐 기둥, 측면 기둥,아치 발 빔, 강제 가로 빔과 넥타이 막대 등 Q235-A 강철, 오븐 외벽 강철 판 Q215-A 강철을 선택 오븐 강철 재료: Q235 이하; 오븐 강철 판: 두께 ≥ 3mm.철 프레임을 사용하는 수평 오븐 바디 재료, 교체 가능

4.4 오븐 크기: 3000mm (W) * 3000mm (H) * 1500mm (D)

4.5 오븐 철 구조 및 파이프 경화 방지 처리: 세 층의 코팅을 사용하여, 모두 고온에 저항하는 경화 방지 코팅, 검은색과 회색의 외부 층.
