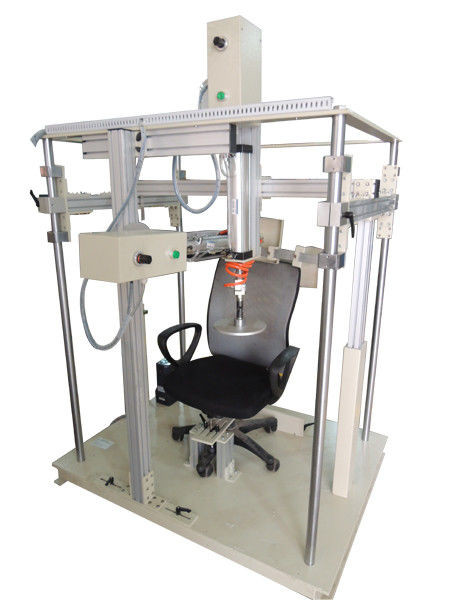

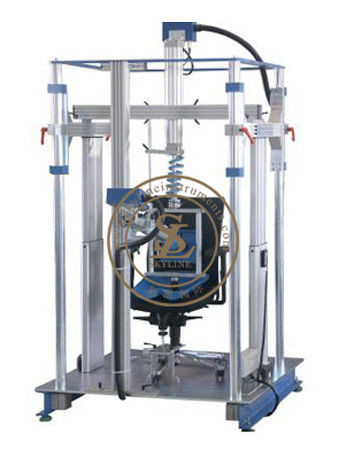

BIFMA 5.1 가구 테스트 장비 등반 내구성 테스트 기계

BIFMA 5.1 가구 테스트 장비 등반 내구성 테스트 기계

이 기계는 의자의 등반에 대한 후퇴 힘으로 인한 피로 스트레스와 마모에 견딜 수있는 의자의 능력을 평가합니다.

기술 매개 변수

i.좌석 및 뒷면 정적/구속성 시험

좌석 앞 가장자리의 정적 시험

iii.아름레스트 위쪽과 아래쪽 정적 시험

iv.팔 옆 정적 시험

v.다리 앞으로/옆으로 정적 테스트

vi.반면 충돌 시험

vii.석의 충돌 시험

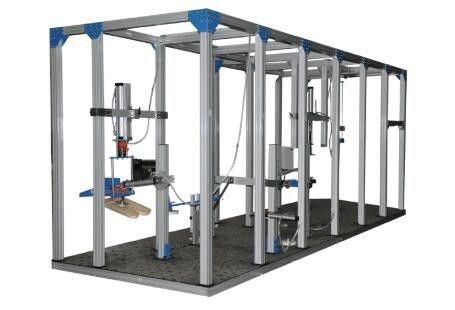

1크기의 프레임 기계: 2700 × 1990 × 2300mm, 압축 알루미늄

2벡란쿠아사: 단일 단계, AC220V

3멘푸야이 6테스네위야니아이투:

I. 좌석과 뒷좌석의 정적/구속성 및 좌석 앞 가장자리의 정적 검사기

a. 로드 셀 용량 1000N (평면) 및 2000N (직선) 의 공기 실린더

1개의 수평 실린더와 1개의 수직 실린더

c. 메커니즘 - 좌석에 정해진 수직 부하가 먼저 적용되고 수평 부하가 적용될 때 부하가 유지된다. 힘은 10±2초 또는 2±1초 (조정 가능) 동안 유지된다.이것은 순환으로 구성됩니다.

조정 가능한 부하 방향 (좌석 등반에 90°)

e. 조절 가능한 높이

f. 로딩 패드 - 실린더에 부착되어 자유롭게 회전할 수 있습니다.

- 좌석 로딩 패드 - 수직 실린더에 고정 ( 참조 부착)

- 후면 로딩 패드 - 수평 실린더에 부착 ( 참조 부착)

g. 전자 사전 정해진 카운터 (EPC) - 6자리 카운터, 최대 200만 회까지 실린더를 밟을 수 있다.

압축 공기: ±6kg/m2

i. PLC 프로그래밍 및 보안 코드 사용 가능

j. 단전기 AC 220V

속도: 조절이 가능합니다 (10~20주기/분)

II. 팔받침 위쪽과 아래쪽 정적 시험

a. 2개의 실린더로 구성되어 있다. 두 개의 실린더 모두 다음과 같이 설정될 수 있다.

- 수직 위치로 수평 거리를 조절 할 수 있습니다 (~ 1m) - 팔 받침대에 수직 아래로 힘을 (~ 900 N) 가 적용되고 의자를 플랫폼에서 들어 올립니다.

b. 높이는 최대 1m까지 조절된다.

c. 실린더에 부착된 로딩 패드: 제거 가능, 지름 100mm, 두께 50mm, 반경 12mm의 둥근 가장자리와 평면.

d. 3개의 동작 모드:

- 모드 1: 1 실린더만 작동 (한 편 팔받침 의자)

- 모드 2: 두 번째 실린더만 작동 (한쪽 팔받침으로 의자에 대한)

- 모드 3: 동시에 두 실린더를 작동

e. 필요한 사이클: 10번

f. 힘은 10±2초 동안 유지되어야 한다.

III. 팔받침 옆 정적 부하 시험

a. 가로 실린더로 구성되어 있으며 반대 방향으로 고정된 2개의 로딩 패드 (100mm 지름) 을 갖는다.

b. 실린더는 수직 기둥에 고정되어 높이를 조절할 수 있습니다 (500-1000mm)

c. 실린더와 로딩 패드 집합은 2개의 팔레스트 (최소한 거리는 400mm) 사이에 들어올 수 있으므로, 옆 힘 (최대 900N) 은 로딩 패드에서 동시에 팔레스트에 적용될 수 있다.

g. 필요한 사이클: 10번

h. 힘은 10±2초 동안 유지되어야 한다.

IV. 앞쪽/옆쪽으로 움직이는 정적 검사기

a. 수평 및 수직 위치로 설정할 수 있는 1개의 실린더로 구성됩니다.

부하전지: 용량 1000N

c. 높이가 1m까지 조절된다.

d. 실린더에 부착된 로딩 패드:100mm 지름,50mm 두께,12mm 반지름 둥근 가장자리와 평면.

e. 힘 적용: 10번, 10±2초 동안 유지된다.

V. 허리/팔 충돌 검사기

a. 타격 망치

- 자유 낙하를 위해 매달리고 회전하는 펭델 망치

- 높이 조절 (300-1000mm)

- 건설 - 참조 첨부

b. 높이 측정 척도

- 바닥에 서서 이동

- 범위를 1.5m

c. 고무 매트

- 크기: 1.5 × 1.5 × 0.002m

- ISO 7619-2에 따른 강도: (85±10) IRHD:2010, 공인 연구소에서 테스트

VI. 좌석 충돌 검사기

a. 공기통

- 충돌기를 잡고 풀고 들어 올리는 것

- 높이: 바닥에서 2m까지 높이 조절

- 충격 장치에 고정되어 300mm까지의 높이에서 시험 표면에 자유롭게 떨어질 수 있도록합니다 (조정 가능)

부딪히는 부착기 - 참조 부착기

i. 좌석 및 뒷면 정적/구속성 시험, BS EN 1728:2012제6.4항 및 제6.17항)

좌석 앞 가장자리의 정적 시험 (BS EN 1728:2012제6항 (5)

iii.팔받침 위아래 정적 시험 (BS EN 1728:2012제6.11&6.13)

iv.팔 옆 정적 시험 (BS EN 1728:2012제6.10조

v.다리 앞으로/옆으로 정적 시험 (BS EN 1728:2012제6.15조 및 제6.16조)

vi.반면 충돌 시험 (BS EN 1728:2012제6.25조)

vii.좌석 충돌 시험 (BS EN 1728:2012제6항 (24)

a. 막대기 두께 12mm

b. 휴대용 팔 옆쪽 검사기 - 복수의 좌석용

- 100mm 지름의 로딩 패드와 100mm의 분리된 로딩 패드와 함께 부착된 추가 실린더

- 둘 다 충전판을 반대 방향으로 강철 막대 (길이 2m) 에 고정한다.

- 2 개의 로딩 패드 사이의 거리는 막대기를 따라 조절됩니다.

- 팔받침에 힘을 가하는 것은 막대기로 방해받지 않아야 합니다.

c. 컨트롤 패널에 I/O 포트를 꽂아

d. PLC 프로그램 코드, 보안 코드

사양

시험 기준

• ANSI/BIFMA X5.1-2011 10 기울기 메커니즘 테스트 - 사이클ic
• ANSI/BIFMA X5.1-2011 15 뒷받침기 내구성 시험 - 주행 - 타입 I
• ANSI/BIFMA X5.1-2011 16 뒷받침기 내구성 시험 - 주행 - II형 및 III형
