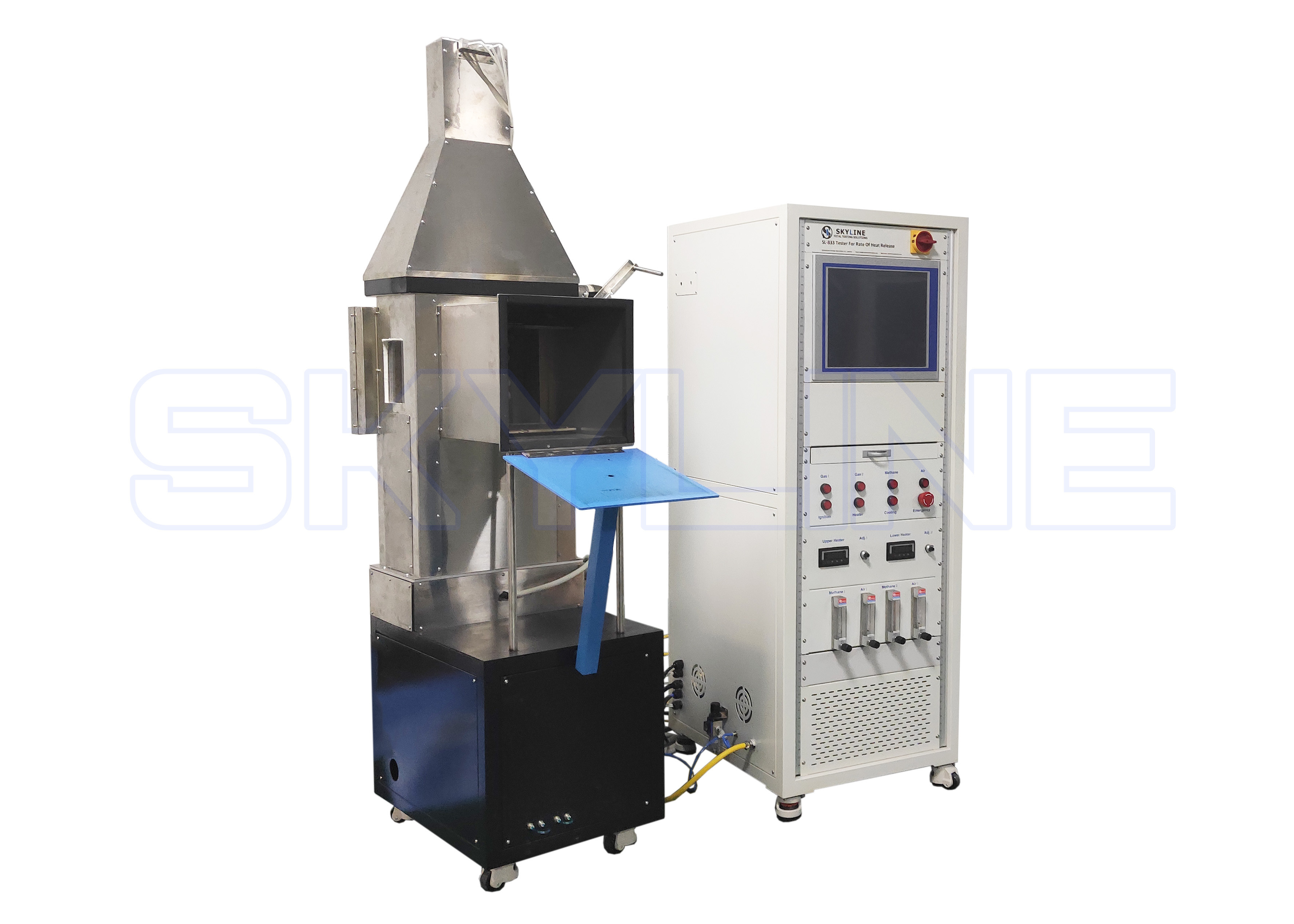

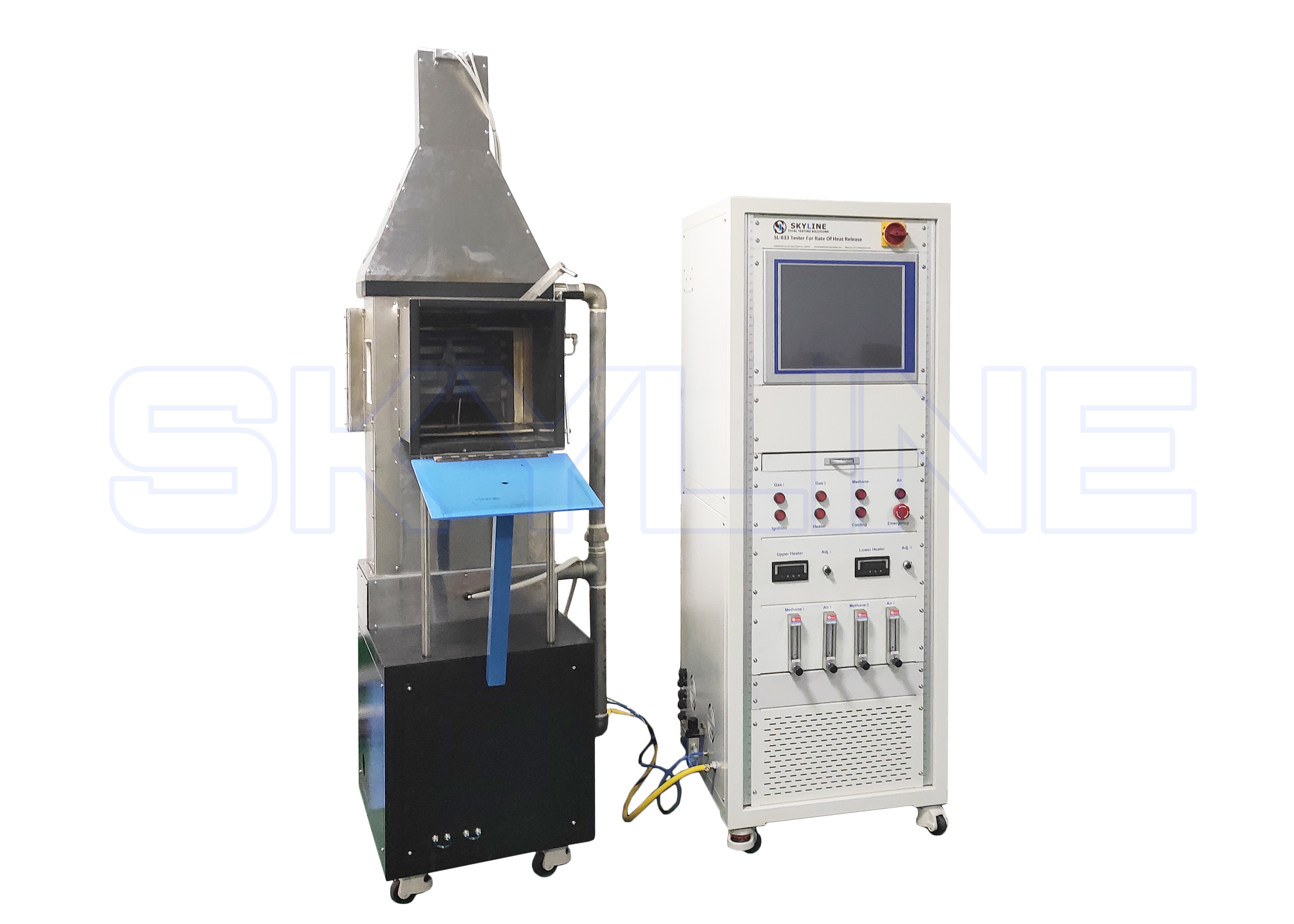

AITM 2.0006 항공 소재의 열 방출율 OSU 검사기
제품 세부 정보
| 열방출율 시험기: | 항공 재료 테스트 | 표준: | AITM 2.0006, BSS 7322 |
|---|---|---|---|
| 전기 요구조건: | 220V, 35암페어 | 환경 온도: | 10℃~35℃ |
| 차원: | 760mm(W) x 1,850mm x(H) x 850mm(D) | 무게: | 218kg |
| 강조하다: | 열 방출율 OSU 검사기,항공 소재의 OSU 테스트 |
||
제품 설명
제품 정보
미국 연방 항공청(FAA)의 승인을 받은 OSU 열 방출률 시험기는 1972년 오하이오 주립대학교의 Smith가 처음 설계했으며, 이후 항공 재료의 열 방출률 시험을 위한 FAA 지정 연소 시험 장비가 되었습니다. 시험 표준은 FAR Part 25 Appendix F Part IV, Airbus AITM 2.00.06, Boeing BSS 7322입니다.
사양

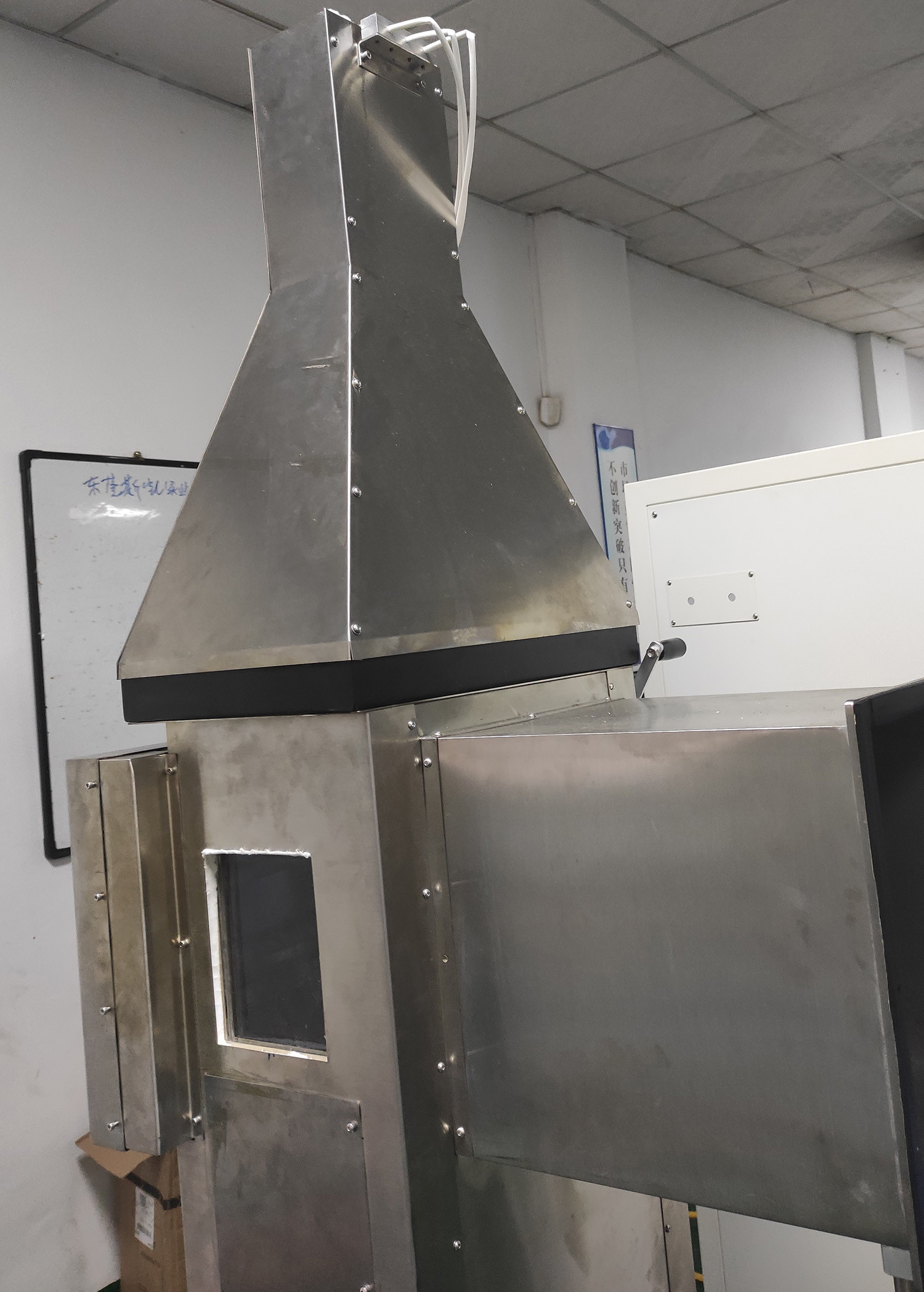

A. 본체
1. OSU 본체 (1세트)
1) 장치 치수:760mm (W) x 1850mm (H) x 850mm (D)
2) 시험 챔버
- 복사열원 및 열 유속 밀도가 35±0.5kW/m²임을 보장합니다.2
- 이 시험을 통해 재료가 FAR 25.853 요구 사항을 준수하는지 여부를 결정합니다.
- 부식 방지 스테인리스 스틸 하우징을 갖춘 4개의 실리콘 카바이드 요소(LL 타입, 508mm x 16mm, 공칭 저항 1.4옴)를 열원으로 사용합니다.
- 요소 뒤에는 스테인리스 스틸로 제작된 반사판이 있습니다.
- 요소 앞에는 스테인리스 스틸로 제작된 잘린 다이아몬드 모양의 마스크가 있으며, 이는 151 x 151mm 수직 샘플 영역에 균일한 열 유속 밀도를 제공합니다.
- 상부 파일럿 및 캘리브레이션 버너 점화를 위한 완드 어셈블리
- 열 유속 균일성 조절을 용이하게 하는 듀얼 글로벌 전력 컨트롤러
- 상부 파일럿 및 하부 파일럿(스파크 점화 포함) 및 캘리브레이션 메탄 가스 버너
- 열 방출률 측정을 위한 서모파일, 연통에 5개의 뜨거운 열전대 접점과 공기 챔버에 5개의 차가운 열전대 접점 포함
3) 시편 홀더 (1세트)
- 두 개의 시편 홀더
- 각 시편 홀더는 스테인리스 스틸로 제작됩니다.
2. 공기 분배 시스템 (1세트)
- 공기 온도는 21-24°C여야 합니다.
- 공기 유량은 0.043m³/초 이상이어야 합니다.3/초 또는 그 이상
- 사각 모서리 원형 판 오리피스 0.5±0.1mm
- 직경 38±1mm의 원형 파이프에 위치합니다.
- 피라미드 섹션 하단의 공기 공급 매니폴드에는 48개의 균일하게 간격을 둔 구멍이 있어야 합니다.
B. 액세서리
1. 제어 장치 (1세트)
- 캘리브레이션 유량 제어
- 하부 버너 점화
- 캘리브레이션 열 유속: 캘리브레이션 열 유속계는 중앙 및 각 코너에서 열 유속 밀도를 측정하기 위해 두 개의 수냉식 열 유속 센서가 제공됩니다.
2. 컴퓨터 시스템 (1세트)
- CPU: Pentium 4 3.0Ghz 이상
- RAM: 512MB 이상
- HDD: 80GB 이상
- 모니터: 17인치 LCD 이상
- 프린터: 레이저젯
- 소프트웨어: Windows XP 이상
성능 특성
1. 고온 유리 관찰 창이 있는 스테인리스 스틸 연소 시험 챔버;
2. 열 복사원은 4개의 글로우바(Glowbars) 가열 로드로, 35KW/M²의 열 복사 플럭스를 제공할 수 있습니다.
3. 두 개의 독립적인 PID 온도 컨트롤러가 가열 온도 제어에 사용됩니다.
4. 완전 자동 공압 샘플 추진 장치 및 차폐 도어 장치 장착;
5. 상부 버너 및 이동식 하부 버너 장착;
6. 로터 유량계를 사용하여 상부 및 하부 버너의 가스 유량을 조절할 수 있습니다.
7. 이동식 T형 캘리브레이션 버너 장치 및 유량 컨트롤러 장착;
8. 질량 유량 컨트롤러는 서모파일 온도 캘리브레이션을 자동으로 수행하는 데 사용됩니다.
9. 수냉식 열 유량계는 냉각 모드를 갖추고 있어 화재 표면의 열 복사 플럭스를 측정합니다.
10. 공기 온도 제어 장치는 시험 챔버에 일정한 온도와 유량의 공기를 제공할 수 있습니다.
11. 오리피스 유량계는 시험 빈으로 들어가는 유량 압력을 측정하는 데 사용됩니다.
12. 데이터 수집 시스템 및 열 방출 표준 시험 소프트웨어 장착.
기술 매개변수
| 크기 | 760mm (W) x 1850mm (H) x 850mm (D) |
| 무게 | 218KG |
| 전기 요구 사항 | 220V, 35A |
| 주변 온도 | 10°C ~ 35°C |
| 보조 가스 | 정온 및 정전류 가스 |
| 연소 가스 | 메탄 |
| 표준 | AITM 2.0006, BSS 7322, FAR PART 25 APPENDIX F Part IV |
| 응용 분야 | 항공 재료 |
응용 분야
- 항공 안전 인증 – 민간 항공기 객실 비금속 재료에 대한 FAA 규정 준수 시험
- FAR 25.853 규정 준수 – 좌석 직물, 벽 패널, 천장 패널, 수납함
- 화재 성능 평가 – 단열재 및 음향 재료
- 에어버스 공급망 – AITM 2.0006 자격 시험
- 보잉 공급망 – BSS 7322 자격 시험
- R&D 응용 – 화재 반응 평가 및 재료 개발
자주 묻는 질문
Q1: 이 장비는 무엇에 사용됩니까?
A1: 35kW/m² 복사열에 노출되었을 때 항공기 객실 내부 재료의 열 방출률을 측정합니다. 이 데이터는 재료가 FAR 25.853에 따른 FAA 가연성 요구 사항을 충족하는지 여부를 결정하며, 항공 인증에 필수적입니다.
Q2: 어떤 표준을 준수합니까?
A2: FAR Part 25 Appendix F Part IV, Airbus AITM 2.0006, Boeing BSS 7322, ASTM E906 및 HB 7399-2022. 하나의 장비로 모든 주요 항공 사양을 충족합니다.
Q3: 어떤 재료를 시험할 수 있습니까?
A3: 좌석 직물, 벽 및 천장 패널, 수납함, 단열재 및 음향 재료를 포함한 비금속 객실 부품.
Q4: 어떤 매개변수를 측정합니까?
A4: 최대 열 방출률, 전체 HRR 곡선, 2분 및 15분 총 열 방출. 선택적 측정에는 연기, 질량 손실 및 유독 가스(CO, CO₂, NOx, HCN 등)가 포함됩니다.
Q5: 정확성과 반복성은 어떻습니까?
A5: 글로우바가 있는 듀얼 PID 컨트롤러는 안정적인 35kW/m² 열 유속을 제공합니다. 질량 유량 컨트롤러를 통한 자동 캘리브레이션 및 통합 소프트웨어는 일관되고 반복 가능한 결과를 보장합니다.
Q6: 작동하기 쉽습니까?
A6: 예 – 공압 샘플 로딩, 자동화된 소프트웨어 및 현장 교육이 제공됩니다. 대부분의 사용자는 하루 안에 작동할 수 있습니다.
Q7: 어떤 애프터 서비스 지원을 받을 수 있습니까?
A7:
1년 애프터 서비스 지원과 평생 기술 지원. 서비스에는 장비 설치, 캘리브레이션, 시험 방법 개발 지원 및 기술 교육이 포함됩니다.
회사 소개.pdf
열 방출률이란 무엇입니까?
열 방출률(HRR)은 화재가 에너지를 방출하는 속도로, 이는 전력이라고도 합니다. HRR은 국제 단위계 단위인 와트(W)로 측정되며, 1줄/초와 같습니다.SKYLINE
