제품 세부 정보
원래 장소: 중국
브랜드 이름: SKYLINE
인증: CE
모델 번호: SL-E131
지불 및 배송 조건
최소 주문 수량: 1
가격: negoitable
포장 세부 사항: 접착판 케이스
배달 시간: 25 근무일
지불 조건: T/T
공급 능력: 1 유닛 / 달
떨어지는 지역: |
약 1000*1000mm |
턴테이블 높이: |
600 밀리미터 |
방울 높이: |
1000~1800mm 조절할 수 있습니다 |
턴테이블 베어링: |
50 킬로그램 |
턴테이블 기울기: |
0° 또는 15°°(수평 방향 |
기계 차원: |
길이*너비*높이 mm(1230*1340*2420mm) |
떨어지는 지역: |
약 1000*1000mm |
턴테이블 높이: |
600 밀리미터 |
방울 높이: |
1000~1800mm 조절할 수 있습니다 |
턴테이블 베어링: |
50 킬로그램 |
턴테이블 기울기: |
0° 또는 15°°(수평 방향 |
기계 차원: |
길이*너비*높이 mm(1230*1340*2420mm) |

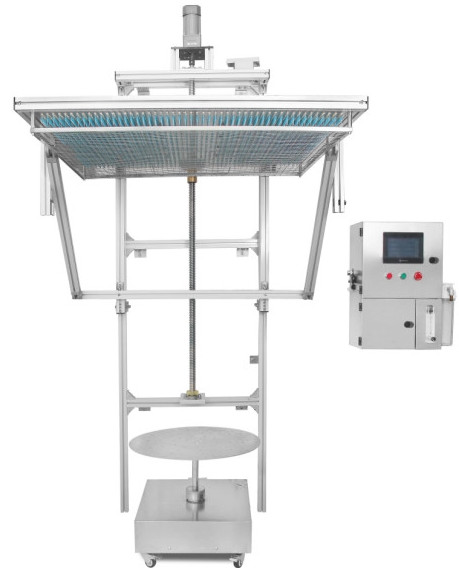

The main function of this equipment is to test the physical and other related performance of products under the conditions of simulated dripping weather for products such as electrical and electronic products, 램프, 전기 캐비닛, 전기 부품, 자동차, 오토바이 및 그 부품 및 부품.제품 설계를 촉진하기 위해 제품의 성능이 요구 사항을 충족하는지 여부를 결정하기 위한 테스트를 통해, 개선, 시험 및 공장 검사
IEC60529: 1989 + A1: 1999 + A2: 2013, ISO20653 도로 차량
1그것은 수질 시험에 적용됩니다.IPX1 및 IPX2
2기둥 구조, 장비의 안정적인 작동; 주요 프레임은 전체로 포장 될 수 있습니다. 이는 운송에 편리하며 현장 설치 시간을 절약합니다.
3장비 프레임은 고품질의 알루미늄 합금으로 만들어졌으며 샘플 회전 테이블은 SUS304 # 스테인리스 스틸 판으로 만들어져 오랜 사용 후 노갈이 없도록합니다.
4빗방울판: 진공 설계, 고강성 스테인레스 스틸로 만들어, 내구성.
5. 빗방울판을 들어 올리는 것: 높은 품질의 전기 호이드가 빗방울판을 제어하는 데 사용되며 부드럽게 들어올릴 수 있습니다.
6. 노즐 접촉 위치는 구리 톱니 디자인을 통해 바늘을 빠르게 대체 할 수 있습니다.스틸 망 보호 덮개는 바늘 아래에 설치되어 시험 운용자의 머리가 실수로 시험 바늘에 닿는 것을 효과적으로 방지합니다..
7● 방울 흐름: 흐름 미터에는 조절 밸브가 장착되어 있으며 수동으로 정확하게 조절할 수 있습니다.
8빗방울 패널은 자동으로 올리고 낮출 수 있습니다.시험 대상의 가장 높은 지점으로부터 200mm 떨어져 있을 때 노즐이 자동으로 멈추게 됩니다. (사광 스위치로 감지됩니다.).
9그것은 압축 공기 건조의 기능을 가지고 있습니다. 테스트가 완료 된 후, 방울 상자에있는 과도한 물이 장기간 웅덩이 및 스케일링으로 인해 핀홀을 차단하는 것을 피하기 위해 제거 될 수 있습니다.
10샘플 스테이지는 단계 모터를 사용 하 여 회전 속도 및 표준 각도 터치 화면 에서 정확하게 설정 될 수 있습니다. IPX1 표준은 1r / min의 속도를 요구 합니다.그것은 자동으로 IPX2 각 테스트 요구 사항을 완료 할 수 있습니다: 4개의 위치에서 각각 2.5분 동안 비가 떨어집니다.
11. 회전 테이블은 샘플 전원 소켓 (AC220,10A) 으로 장착되어 있습니다. 샘플 전력의 전원 켜기 및 전원 끄기 시간은 프로그램을 통해 제어 할 수 있습니다:전원 끄기 (0-999분) - 전원 켜기 (0-999분) - 전원 끄기 (0-999분), 시험 중에 샘플의 전원 켜기 및 전원 끄기에 적용됩니다.
12핵심 제어 부품은 7인치 터치 스크린+파나소닉 PLC입니다. 전기 부품은 LS와 Omron과 같은 수입 브랜드입니다.배선 프로세스는 국가 표준의 요구 사항을 충족해야 합니다., 전기판의 레이아웃은 합리적이어야 하고, 배선도 단단하고, 표시도 명확해야 합니다.
13장비 기반은 편리한 이동과 고정을 위해 4 개의 이동 밴드 브레이크 캐슬로 장착되어 있습니다.
| 구조적 매개 변수 | |
| 방울 부위 | 약 1000*1000mm |
| 장비의 외부 차원 | L*W*H mm ((1230*1340*2420mm) |
| 방울 개도 | ¢00.4mm |
| 방울 구멍 사이의 거리 | 20*20mm |
| 회전장 직경r | ¢600mm |
| 회전장 높이 | 600mm |
| 기능적 매개 변수 | |
| 강수 흐름 속도 | 1~3mm/min |
| 흐름 조절 모드 | 수동 조정t |
| 빗방울 패널의 들어올림 높이 | 1000~1800mm 조절할 수 있습니다 |
| 회전 테이블의 들어올림 범위 | 들어올리지 않는 (동착형) |
| 회전장 베어링 | 50kg |
| 회전판의 기울기 | 0° 또는15°(평면 방향 水平方向) |
| 턴테이블 속도 | 1 r/min ((IPX1) |
| 시험 시간 | 0-999 분 |
| 안전 보호 장치 | 누출 보호, 단회로 보호, 충돌 방지 |
| 전기 매개 변수 | |
| 전원 공급 | 220V |
| 힘 | 1.0 kw |
