MOQ:	1 단위
가격:	negotiated
standard packaging:	접착판 케이스
payment method:	L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
Supply Capacity:	10 유닛 / 달

Details Information

제품 설명

자세한 정보

원래 장소

중국

브랜드 이름

SKYLINE

인증

CE , Calibration Certificate

모델 번호

SL-BT89

제어 방법:

폐-루프 제어를 완전히 강행하세요

기계의 최대 주파수:

변위, 군, 시간과 다른 제어 수법으로, 컴퓨터 자동 제어

제어 소프트웨어:

자가 발달 특정 소프트웨어

표시 방법:

컴퓨터 제어와 모니터

데이터 수집:

고속 획득 카드

힘 획득 주파수:

>200KHz

힘 파형:

시노 파동

자동 정지:

군사력이 시험편이 손상될 때 설정, 자동 정지에 도달하지 않는 자동 정지

보고 프린팅 포맷:

본인 -세이빙 테스트 결과가 보고합니다

선택적인 테스트 지그:

1) 프레임 페달 약화 정착물의 1개 세트. 2) 동적 지그를 만곡시키는 전방 포크의 1개 세트. 3) 핸들 약화 지그의 1개 세트 4) 안장 약화 지그의 1개 세트.

무게:

400KG

전원 공급:

AC220V,15A

차원:

제어 캐비넷 : 600*600*1800mm (L*W*H)

강조하다:

CE 동적피로 테스터

200KHz 동적 피로 시험기

CE 동적 피로 시험기

제품 설명

자전거 프레임 5 방향 페달 힘 동적 피로 검사기

자전거 프레임의 적용 5 차원 페달 힘 동적 피로 검사기

이 기계는 자전거 프레임에 대한 피로 테스트를 수행합니다. 그것은 자전거 프레임 페달 피로 테스트를 테스트 할 수 있습니다. EN 15194 전기 자전거, ISO4210-6.4.3 이 시험 사양의 모든 프레임 스타일.

시험 원칙

EN 15194 전기 자전거, ISO4210, EN14781 로드스터, EN14766 산악 자전거, EN14764 도시 자동차. CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS 9개국 시험 표준에 의해 설계되었습니다.

기술 매개 변수

기계의 최대 주파수	5Hz
센서 용량	디스크 타입 센서 5000N*2pcs
부하 요소 해상도	1/10000
전기 실린더	전기 실린더 서보 제어
이동 도중	150mm ((±75mm)
검사 수	0-999999 임의로 설정
제어 방법	완전 닫힌 루프 제어
기계의 최대 주파수	컴퓨터 자동 제어, 이동, 힘, 시간 및 기타 제어 방법
제어 소프트웨어	자체 개발된 특수 소프트웨어
표시 방법	컴퓨터 제어 및 모니터
데이터 수집	초고속 획득 카드
힘 획득 주파수	>200KHz
힘 파동 형태	시노 파동
자동 정지	세력이 설정에 도달하지 않을 때 자동 정지, 시험 조각이 손상되었을 때 자동 정지
보고서 인쇄 형식	보고서를 작성하기 위한 자기 저장 테스트 결과
시험 장치는 선택적입니다.	1) 프레임 페달 피로 장착 장치 1 세트. 2) 앞 포크 굽는 동적 지그 1 세트. 3) 1 세트 핸들러 피로 지그 4) 1 세트 샐러드 피로 지그.
무게	400kg
전원 공급	AC220V,15A
차원	테스트 벤크:170013002400mm 제어 캐비닛: 6006001800mm (LWH)

컴퓨터 온라인 기능 설명

1신호 변환 컨트롤러

(1) 부하 센서

(2) 신호 변환 수집기

2기본 기능 다음 정보를 얻기 위해 Saddle Tube 테스트 프로그램을 실행합니다.

(1) 실시간 힘 대 시간 곡선

(2) 실시간 주파수 대 시간 곡선

(3) 당기 힘의 최대 값

(4) 실제 시간 분해 값

(5) 그래프 비교

(6) 표준편차

(7) 평균 값

(8) 두 개의 대체 크랭크의 길이는 175mm (L) 이며 두 개의 대체 크랭크는 45°의 기울기 수평 각도로 앞뒤로 조정됩니다 (거주도 ±2°)

대체 윙크의 수직 위치는 뒷축 기지 멘들레까지 50mm의 거리에서 프레임 중선에서 75mm (Rc) 이다.그리고 뒷축의 중심은 수직선에 정각입니다.

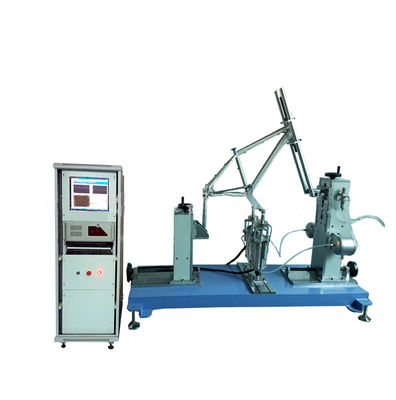

장비의 다이어그램 및 사진

자전거 프레임 파이브 웨이 페달 힘 동적피로 테스터 정현파 0

참고:ISO 4210-3 참조:2014, 4.5 테스트 주파수

좌우에 가해지는 힘의 값

자전거의 종류	도시 자전거	어린이용 자전거	산악 자전거	경주
힘 값 F/N	1000	1000	1200	1100
