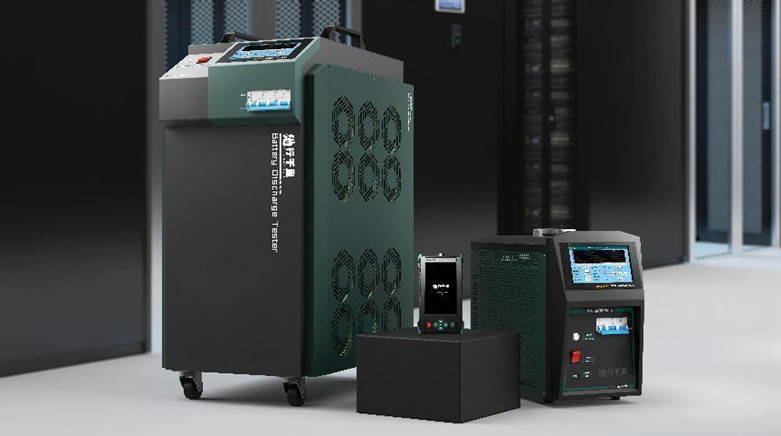

100V/50A-배터리 충전 및 방출 검사기 실험실 시험 장비

실험실 검사 장비의 제품 설명

배터리 충전 / 방출 테스터는 배터리 팩 체크 방출 실험을 신속하게 해결하기 위해 우리 회사가 새로 개발 한 고효율 테스트 도구입니다.배터리 패크 잔류 용량 시험, 단일 단위 검사 및 배터리 매일 유지 보수. 도구는 국내외에서 고급 충전 및 배열 제어 기술을 채택하고 배터리 충전을 위해 특별히 설계되었습니다.배포, 주기로 충전 및 배열 테스트 납산 및 리?? 배터리의 충전 및 배열 특성에 따라.방출 기간, 배출 용량 및 다른 매개 변수장치는 지능형 임베디드 운영 체제를 채택하고 배터리 테스트의 네트워크화를 실현하기 위해 무선 데이터 전송을 지원합니다., 배터리 팩의 유지보수와 관리를 더 쉽고 과학적으로 만들어 배터리 팩의 사용 수명을 연장합니다.통신과 같은 다양한 산업에서 널리 사용될 수 있습니다., 전력, 타워, 배터리 제조업체, 새로운 에너지 차량 기업, 철도, 지하철, 석유화학, 등그것은 DC 시스템 운영 및 유지보수 테스트를위한 이상적인 테스트 도구입니다..

실험실 검사 장비의 제품 특징

• 제품 방출은 PTC로 불리는 폴리머리 양성 온도 계수 저항을 사용하여장치가 전류 급류가 너무 큰 경우 회로에서 보호 역할을 할 수 있습니다, 너무 높은 온도, 과류 (단류 같은) 자 보호 기능, 과류 저항 값은 급격히 증가,전류를 제한하기 위해 회로의 구성 요소에 손상을 방지하기 위해결함이 제거되면, PTC 장치의 온도는 자동으로 떨어지고 높은 안전 인자를 가진 낮은 저항 상태로 돌아갑니다.홍열 현상을 피하고 환경 적응력을 강화합니다., 전체 방출 테스트 프로세스를 더 안전하고 안정적으로 만듭니다.
• 주요 제어판은 수입된 STMicroelectronics 고성능 ARM CPU를 채택합니다. 안정적인 성능, 높은 주파수, 강력한, 배열 과정에서 듀얼 CPU 과잉 설계,주 CPU는 명령어 작동과 처리에 책임이 있습니다., 부속 CPU는 비상 상황에서 경보 모니터링과 프로세스 제어에 책임이 있습니다.주요 CPU와 부속 CPU는 명령어 계산과 처리에 책임이 있습니다, 2차 CPU는 경보 모니터링과 프로세스 제어에 책임이 있습니다. 비상 상황에서는, 주요 및 2차 CPU는 동시에 출력을 잠그게

그림 1 제어판 프로세서 물리적 도면

• 7인치 진정한 컬러 터치 스크린: 1024x800 해상도의 7인치 고화질 LCD를 사용하여 히스토그램, 테이블, 그래프, 데이터 보고서, 도움말 문서 등을 시각적으로 표시 할 수 있습니다.터치 패널은 강력한 반 간섭 능력을 가진 군사 수준의 다층 복합 필름 저항 터치 패널입니다., 특히 전력 발전소, 배터리 방 및 고주파 충전기에 의해 생성되는 전자기 간섭 및 일시적 펄스 간섭에 적합합니다.메뉴 동작과 페이지 전환은 터치 화면을 통해 직접 수행 할 수 있습니다, 그리고 전체 작업은 간단하고 명확합니다.
• 그것은 충전 및 배열 매개 변수 미리 설정 템플릿의 기능을 가지고 있습니다: 일반적으로 사용되는 테스트 매개 변수 템플릿 6개가 내장되어 있으며, 템플릿 데이터는 정전 후 저장 할 수 있습니다.설정 후, 그것의 매개 변수가 변경되지 않는 한, 그것은 항상 효과적입니다, 당신은 시작 할 때마다 많은 매개 변수를 설정하는 번거로움을 절약..테스트는 전원을 켜면 바로 시작할 수 있습니다. 매개 변수를 자주 설정할 필요가 없습니다. 테스트는 실제로 하나의 키로 시작되어 테스트가 간단하고 효율적입니다.
• 단위 모니터링 모듈은 LORO 무선 + RS485 유선 전송을 채택: 2V / 4V / 6V / 12V 4 단위 전압 레벨 모니터링과 호환. 그리고 내장 전원 공급, 외부 전원 공급 없이.각 무선 모듈은 12개의 배터리를 동시에 모니터링 할 수 있습니다. 이는 각각의 모듈이 4/6개의 개별 전압만을 모니터링하는 전통적인 연결 모드보다 간단합니다.두 가지 커뮤니케이션 방식이 있습니다., 무선 및 유선, 현재 상황에 따라 전환 할 수 있습니다 (참고: 단일 모니터링 모듈은 선택적입니다)
• 전문 PC 터미널 데이터 분석 및 관리 소프트웨어가 장착되어 있습니다. 단일 전압 곡선을 포함하여 장비에서 생성 된 테스트 데이터의 심층 채굴을 수행 할 수 있습니다.전압 곡선의 전체 그룹, 전류 곡선의 전체 그룹, 단일 바 그래프, 실시간 데이터 테이블, 상부 컴퓨터 소프트웨어의 암호 보호, 실험 결론 및 기타 기능,그리고 자동으로 요구 사항에 따라 엑셀/워드 문서 형식 보고서를 생성하고 인쇄 및 보관 할 수 있습니다.
• 강력하고 편리한 데이터 저장 및 백업 기능: 8GB 데이터 저장 공간이 내장되어 있으며 1000 그룹 이상의 충전 및 방하 데이터를 저장 할 수 있습니다.그리고 보는 등의 기능을 지원합니다16GB USB 플래시 디스크가 장착되어 있습니다.장치의 USB 포트에 삽입한 후 USB 플래시 디스크로 테스트 프로세스 데이터를 전송할 수 있습니다., 그리고 USB 플래시 디스크를 PC로 가져가 고부 컴퓨터 소프트웨어를 통해 데이터 분석 및 데이터 백업 관리를 수행합니다.
• 역사 데이터 곡선 보기: 데이터 관리 인터페이스의 역사 데이터 곡선 기능을 통해 그래프와 오실로그램의 형태로 내장 된 데이터 파일을 볼 수 있고 검색 할 수 있습니다.또한 확대, 확대, 여러 각에서 좌우로 이동 오실로그램

• 다양한 시험 방출 종료 조건을 설정할 수 있습니다, 방출 용량, 방출 기간, 단일 저전압, 전체 그룹의 저전압을 포함합니다.방출은 자동으로 중단됩니다., 과전압, 과전류, 과온, 비정상적인 데이터 저장, 전압 테스트 단말기의 역 연결 및 다른 테스트 오류 경보 표시.
• 시험 충전 종료 조건의 다양성을 설정할 수 있습니다. 방출 용량, 충전 기간, 단일 저전압 상위 제한 및 전체 그룹 전압 상위 제한을 포함합니다.충전은 테스트 조건 중 어느 하나 충족되면 자동으로 중지됩니다..
• 그것은 활성화 및 수리 기능을 가지고 있습니다: 패키지는 활성화 기능을 통해 부정적인 전극 vulkanisation의 활성 물질을 활성화, 충전 및 방출 순환,용량 감소를 줄이세요, 배터리 수명을 향상시킵니다.
• 자정정리 기능: 계기에는 전압 및 전류 정리 기능이 장착되어 있으며 현장에서 측정 결과를 정렬할 수 있습니다.측정 오류는 측정 정확성을 보장하기 위해 반복적으로 캘리브레이 및 수정 할 수 있습니다.이 함수는 특히 기기 측정값과 현장 기기 사이의 일관성이 요구되는 경우에 사용하기에 적합합니다.
• 계기의 단일 모니터링 인터페이스는 단일 전압 데이터를 여러 가지 방법으로 볼 수 있습니다. 단일 배터리 전압은 실시간으로 수집되고 두 가지 방법으로 표시됩니다.히스토그램/ 테이블, 평가와 분석의 편의성, 그리고 배터리 전압 상태를 직관적으로 표시하는 편의성.

실험실 시험 장비의 에크니컬 매개 변수

100V50A 배터리 충전 및 방출 검사기.pdf
