100V 50A 배터리 모듈 및 PACK 검사 시스템 실험실 테스트 장비

100V, 50A 배터리 모듈 및 PACK 검사 시스템

실험실 검사 장비의 제품 설명:

1전력 배터리 시뮬레이션 테스트, 멀티플리커 테스트

2. 주기 수명 테스트.

3, 전력, 용량 및 에너지 테스트

4전력 배터리 팩의 가상 그룹화: 충전 및 방출 곡선 부착, 배터리 일관성 테스트 및 평가.

5, 높은 곱셈 충전 및 방출 용량 테스트.

6전력 배터리 및 에너지 저장 배터리 시리즈 모듈 테스트: 단일 셀 전압, 단일 셀 온도 모니터링 (고전압 장비).

기능적 특징 (일부 기능에 맞춤화가 필요합니다):

1, 높은 성능의 충전 / 방출 테스트 플랫폼은 높은 전력 밀도 배터리 모듈 (팩) 을 위해 특별히 개발되었습니다.

2, AC/DC 및 DC/DC 2단계 고주파 격리 모듈 디자인을 사용하여, 낮은 온도 드리프트와 결합하여, 고성능 24비트 다채널 ADC 아날로그-디지털 변환 칩,정지 상태의 정확도는 전통적인 장비보다 높습니다..

3, 시스템의 높은 전력 밀도, 다채널 통합 및 에너지 회수 기능.

4, HMI 동작, 한 키 지능형 자동 캘리브레이션

5, 여러 BMS 적응성, 충전 / 배하 같은 / 다른 포트를 지원, 지원 릴레이 / MOS BMS 스키마; 독립적인 CAN 및 RS485 통신 확장 지원; DBC 구성 기능을 지원합니다.

6, 이더넷을 통해 상위 컴퓨터의 원격 제어, 채널의 병렬 연결, 펄스 및 작업 상태 시뮬레이션을 지원합니다.

7, 인간-기계 인터페이스 설계, 시스템 기능은 간단하고 조작이 쉽습니다. 사용자 지정 설정을 지원합니다. 규칙적인 캘리브레이션 자동 상기 서비스로 장착되었습니다.

실험실 검사 장비의 시스템 설명

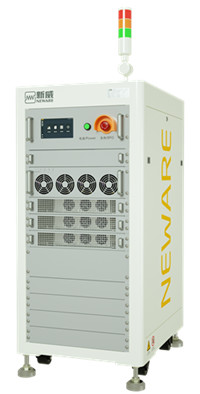

CE-6000 Module&PACK 테스트 시스템은 고전력 배터리 팩 테스트를 위해 개발된 고정도 충전/폐하 장비로, 높은 동적 반응 속도, 높은 안정된 정확성,여러 채널의 유연한 구성, 등 펄스 테스트, 사이클 수명 테스트 및 작업 상태 시뮬레이션 테스트를 지원합니다. 시스템에는 다채널 입력 및 에너지 복구 기능이 갖추어져 있습니다.충전 및 방하 과정에서 소비되는 많은 양의 전기 에너지를 절약 할 수 있습니다.; 그것은 고주파 DC 변환 토폴로지를 양방향으로 채택하고, 고성능 다채널 24비트 AD 변환 칩과 결합,전통적인 단일 범위 장비보다 높은 샘플링 해상도를 가진.

3단계 AC-DC 모듈

• 3단계 제로 자유 설계: 고급 3단계 제로 자유 설계가 채택됩니다.그리고 버스 전압은 성숙하고 신뢰할 수 있는 세 단계 브릿지 PFC 회로로 안정되어 빠른 응답 수요를 충족시킵니다.;
• 높은 전력 및 낮은 하모닉: 양방향 전력 요인> 099, 낮은 전류 하모닉 < 5%, 다양한 열악한 전력 네트워크에 적응하고 인버터가 네트워크에 안정적으로 연결됩니다.
• 부드러운 스위치 디자인: 성숙하고 우수한 소프트 스위치 디자인과 결합하여 양방향 고주파 격리, 양방향 에너지 흐름, 높은 효율성 및 에너지 절약을 실현합니다.그리고 높은 에너지 밀도;
• 강한 호환성: 우수한 전자기 호환성, 더 신뢰할 수 있고 효율적인 모듈.

쌍방향 DC-DC 모듈

• BUCK-BOOST 회로를 채택: 충전 및 방출의 빠른 반응을 실현하기 위해 효율적이고 신뢰할 수있는 BUCK-BOOST 회로를 채택하십시오.
• 고성능 LCL 필터 설계: 고성능 LCL 필터 회로, 낮은 파동, 고정도, 각 채널의 독립 제어, 지원 채널/모듈 병렬 연결과 결합
• 다른 테스트 요구 사항을 충족: 토폴로지는 유연한 변환을 지원합니다.그리고 다양한 배터리 테스트 요구 사항을 충족시키기 위해 다른 충전 및 방하 포트 및 제로 음압 방하와 호환되도록 확장 할 수 있습니다..

장비 액세서리 목록

데이터 관리 및 분석

상부 컴퓨터 시스템의 구성 요구 사항

장비 유지보수실험실 검사 장비
