ISO 4210 자전거 프레임 동적피로 테스터 수직
| MOQ: | 1 단위 |
| 가격: | negotiated |
| standard packaging: | 접착판 케이스 |
| payment method: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| Supply Capacity: | 10 유닛 / 달 |
자세한 정보
원래 장소
중국
브랜드 이름
SKYLINE
인증
CE , Calibration Certificate
모델 번호
SL-BT91
기계의 최대 주파수:
변위, 군, 시간과 다른 제어 수법으로, 컴퓨터 자동 제어
센서 용량:
디스크 유형 센서 5000N*1pcs
부하 요소 결의안:
1/10000
전기적 실린더:
전기적 실린더 서보 제어
변위 행정:
150 mm(±75mm)
시험의 수:
0-999999는 임의로 졌습니다
제어 방법:
폐-루프 제어를 완전히 강행하세요
제어 소프트웨어:
자가 발달 특정 소프트웨어
표시 방법:
컴퓨터 제어와 모니터
데이터 수집:
고속 획득 카드
힘 획득 주파수:
>200KHz
힘 파형:
시노 파동
자동 정지:
군사력이 시험편이 손상될 때 설정, 자동 정지에 도달하지 않는 자동 정지
보고 프린팅 포맷:
본인 -세이빙 테스트 결과가 보고합니다
테스트 지그:
1SET
무게:
400KG
전원 공급:
AC220V,15A
차원:
테스트 벤치 :2400*820*900mm 제어 캐비넷 : 600*600*1830mm (L*W*H)
강조하다:
ISO 4210 동적피로 테스터
,수직 동적 피로 시험기
,ISO 4210 동적 피로 시험기
제품 설명

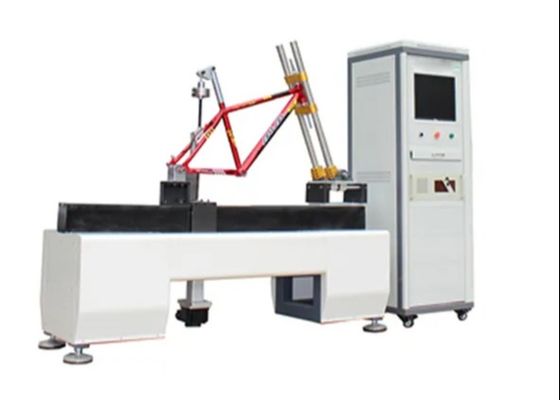

ISO 4210 자전거 프레임 수직 동적 피로 검사기
자전거 프레임 수직 동적 피로 검사기
자전거 프레임 수직 동적 피로 테스트의 응용
이 기계는 자전거 프레임에 대한 피로 테스트를 수행합니다. 자전거 프레임 페달 피로 테스트를 테스트 할 수 있습니다. EN 15194 전기 자전거, ISO4210-6.4.4 이 시험 사양의 모든 프레임 스타일
시험 원칙
표준에 따르면: EN 15194 전기 자전거, ISO4210, EN14781 로드스터, EN14766 산악 자전거, EN14764 도시 자동차. CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS에 의해 설계되었습니다.BS 9개국 시험 표준.
시험 방법
1 표준 방법 에 따라 시험 기계 에 프레임을 고정 하고, 포크 의 위치 는 프레임 의 크기에 맞게 수동 으로 조정 될 수 있다.
2 차 운전자와 포크 를 롤러 축 에 고정 하고, 후방 갈고리를 후방 축 에 고정 하고, 후방 축 고정 블록 을 잠그십시오.
3 프레임 수직 힘 부하 장착장치를 표준 방법에 따라 시험 기계에 부착합니다.로딩 빔의 높이는 프레임의 높이에 맞게 수동으로 조정할 수 있습니다..
4컴퓨터에서 시험에 필요한 시험 힘 값과 수를 설정합니다.
5허용되는 프레임의 최대 변형을 조정하면 기계는 일부 변형을 초과하면 자동으로 테스트를 중단합니다.
6테스트를 시작하기 위해 테스트 프로그램을 시작, 테스트 또는 테스트 조각 손상을 설정 된 번에 도달하면, 자동으로 테스트를 중지하고 테스트 결과를 유지합니다.
프레임 수평 피로 테스트 사이클 및 힘 값
| 자전거의 종류 | 도시 자전거 | 어린이용 자전거 | 산악 자전거 | 경주 |
|
앞 힘 값 F/N |
450 | 450 | 1200 | 600 |
| 역전력 값 F/N | 450 | 450 | 600 | 600 |
| 시험 기간 사이클 | 100000 | 100000 | 50000 | 100000 |
기술 매개 변수
| 기계의 최대 주파수 | 5Hz |
| 센서 용량 | 디스크 타입 센서 5000N*1pcs |
| 부하 요소 해상도 | 1/10000 |
| 전기 실린더 | 전기 실린더 서보 제어 |
| 이동 도중 | 150mm ((±75mm) |
| 검사 수 | 0-999999 임의로 설정 |
| 제어 방법 | 완전 닫힌 루프 제어 |
| 기계의 최대 주파수 | 컴퓨터 자동 제어, 이동, 힘, 시간 및 기타 제어 방법 |
| 제어 소프트웨어 | 자체 개발된 특수 소프트웨어 |
| 표시 방법 | 컴퓨터 제어 및 모니터 |
| 데이터 수집 | 초고속 획득 카드 |
| 힘 획득 주파수 | >200KHz |
| 힘 파동 형태 | 시노 파동 |
| 자동 정지 | 세력이 설정에 도달하지 않을 때 자동 정지, 시험 조각이 손상되었을 때 자동 정지 |
| 보고서 인쇄 형식 | 보고서를 작성하기 위한 자기 저장 테스트 결과 |
장비의 다이어그램 및 사진
