BS 476-7 수표면 확산 불꽃T에스테르벽의 화염 확장 측정

제품 도입

BS 476 제7부에서는 반대 흐름 조건에서 수직 위치로 지향된 제품 표본의 표면을 따라 화염의 측면 확산을 측정하기 위한 시험 방법을 정하고 있습니다.그리고 화염의 전파 속도와 정도에 기초한 분류 시스템이 자료는 주로 벽과 천장의 노출 표면으로 사용되는 본질적으로 평평한 재료, 복합재 또는 조립물의 최종 사용 성능을 비교하기에 적합한 데이터를 제공합니다.

제품 매개 변수

1광선 패널의 면적은 850mm × 850mm이며 구조적 지원 프레임은 강화됩니다.
2. 샘플 홀더는 방사선 패널에 세로하고 표준 스케일 마크 위에, 결정적인 열 방사선 흐름은 화염 전파 거리에 따라 측정 될 수 있습니다.
3. 물 냉각 순환 장치가 장착되어, 샘플 홀더는 장기 높은 온도로 인한 손상을 피하기 위해 물 냉각 될 수 있습니다.
4. 작은 불꽃 발화 장치로 장착되어 있으며, 불꽃 발화 모드를 사용합니다.
5방사선 패널은 높은 온도를 감지하는 장치가 장착되어 있습니다. 방사선 패널이 꺼지면 공기 공급원이 자동으로 차단 될 수 있습니다.
6물 냉각 열 방사선 흐름 센서와 장착, 결과는 미국 NIST로 거슬러 올라갈 수 있습니다;
7. 전기 제어 상자와 장착, 가스 및 공기 흐름을 조정하고 열 방사선 흐름 수치를 표시 할 수 있습니다;
8PLC와 인간-기계 인터페이스를 장착하여 테스트에 필요한 정보를 표시합니다.

특징 과 적용

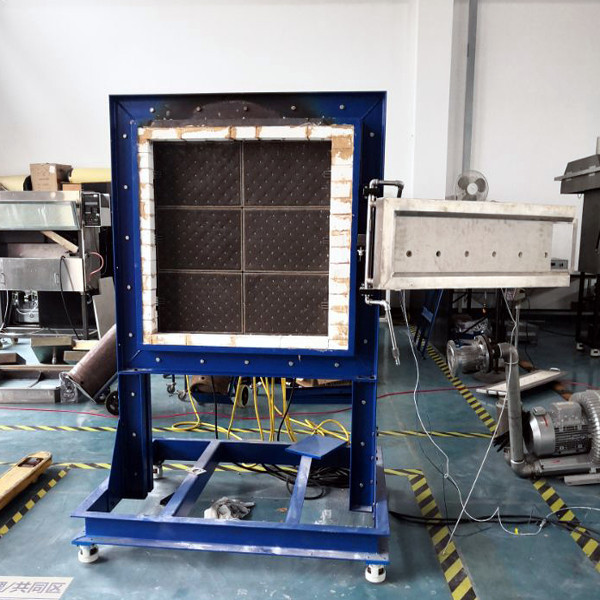

1이 장치는 라운드에 수직으로 장착된 방사선 패널으로 구성되어 있으며 프레임에 지지됩니다.
2방사선 패널은 가스-공기 혼합물로 오염되어 있습니다.
3방사선 패널은 공기-가스-공기 혼합물의 효율적인 연소를 제공하기 위해 설계된 포러스 불투화형 연소 블록을 위해 850mm 평방입니다.가동 조건에서 패널 표면에 불꽃이 발생하지 않는.
4방사선 패널과 그 주변은 패널의 중심이 바닥 수준에서 약 1250±100mm 높이에 있도록 프레임에 지지됩니다.
5표본 보관장과 파일럿 플라임 장치
6샘플 홀더는 물로 냉각 된 스틸 프레임과 물로 냉각 된 표면 판으로 구성됩니다.표면 판은 표본을 상단과 하단 가장자리에 20±2mm에 겹치고 방사선 패널에 인접한 수직 가장자리에.
7스프링 로딩 된 클램프가 표본을 표면 판에 고정하도록 배치됩니다.
8- 표본 보유자에게 휴대용 물 공급 최대 온도는 표본 보유자의 출구에서 35 °C를 초과하지 않습니다.
9. The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.
10표본 보관기의 높이는 시험 사이에 방사선 패널의 표면에서 떨어지는 수평적으로 흔들 수 있도록 힌지되어 있습니다.시험 위치에서 대기 위치로 그리고 역으로.
11파일럿 번러는 철관으로 구성되어 있습니다.
12방사선 패널에 가스와 공기 공급 라인은 흐름 미터, 압력 조절기, 제어 밸브 및 안전 장치를 포함합니다.
13열 흐름 미터: 범위: 0 ~ 50 kw/m2; 표면 방출력:ɛ=0.95±0.05.
14펌프, 펌프, 펌프, 펌프, 펌프

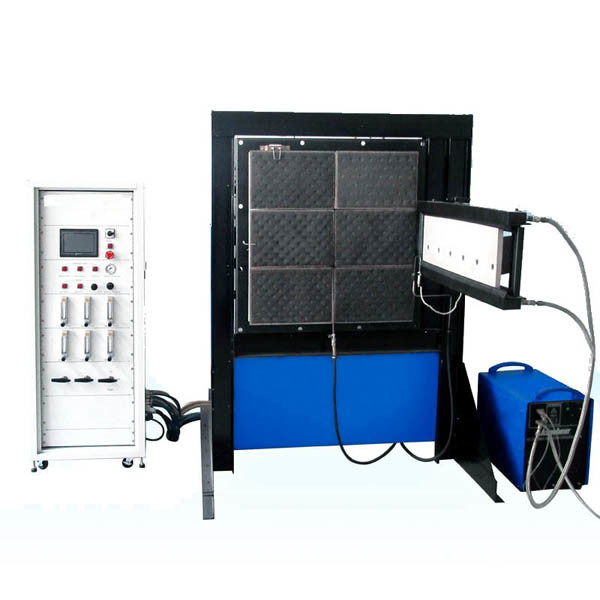

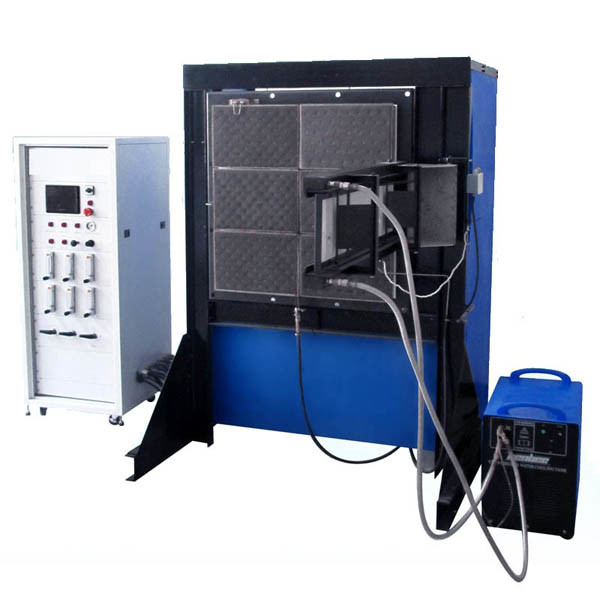

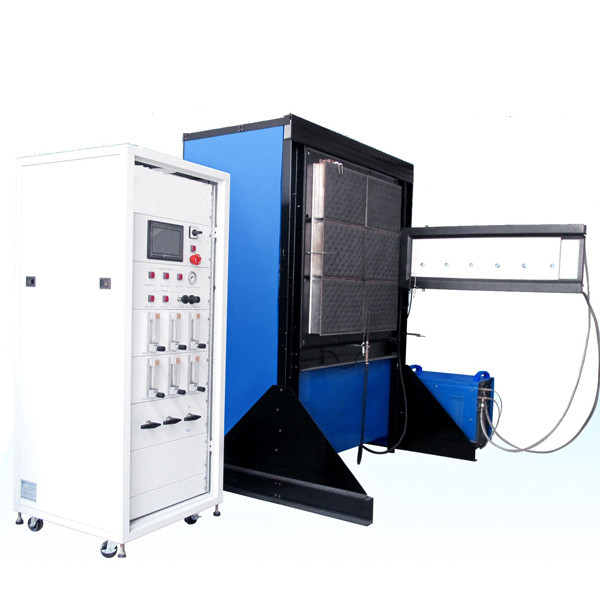

제품 세부 사항화염의 표면 확산T에스테르

표면 화염 확산 테스트 장치는 BS 6853 시리즈 고속 철화화 retardant 테스트 장입니다.영국 건축물 및 고속 철강 방화 retardant 시험 표준에 적합합니다.표준은 BS 476-7입니다. 시험 방법은 표본 표면의 측면 연장을 결정하는 데 사용되며 속도를 기반으로합니다. 연장 길이는 연소 수준을 결정합니다.BS 476-7는 주로 벽과 천상의 노출 된 표면의 불의 확장을 측정하는 데 사용됩니다..
시험 방법은 방사선 열 에너지의 점진적인 변화를 견디는 작은 불꽃으로 샘플을 발화함으로써 결정적인 방사선 흐름을 측정하는 것입니다.열방사광 패널은 850mm X 850mm를 측정합니다.시험 샘플 홀더는 물로 냉각되고 열 방사선 흐름 곡선을 캘리브레이션하기 위해 구멍이 뚫린 캘리브레이션 플레이트와 열 방사선 흐름 센서가 장착되어 있습니다.시험 도구는 실험실에서 높은 요구 사항이 있습니다., 그리고 사용자는 시험 기계를 조립하기 전에 더 많은 안전 조치가 필요합니다.

표준:BS:BS 476-7
차원:1220mm (W) x 550mm (D) x 1920mm (H)
무게: 210kg

설치 요구 사항

전기: 230 볼트 명목 10 Amp
실내 온도: 10°C ~ 35°C
가스 공급: 프로판 및 공기 압축기
시험실: 400m3

표면 확산 화염 검사기.pdf

화염 확산 테스트는 무엇입니까?

화염 확산 시험화염이 기판을 통해 퍼지는 경향을 측정하고 표면 화염과 직접 연관되는 것을 목표로합니다.실제 화재 시나리오에서 전파.
