제품 세부 정보
원래 장소: 중국
브랜드 이름: SKYLINE
인증: CE
모델 번호: SL-BS6387
지불 및 배송 조건
최소 주문 수량: 1 단위
포장 세부 사항: 접착판 케이스
배달 시간: 15 일
표준: |
BS6387 |
발열원: |
A 650 °C ± 40 °C - 3시간 |
케이블 샘플: |
1200mm |
시험 전압: |
200~1000V 조정 가능 |
표준: |
BS6387 |
발열원: |
A 650 °C ± 40 °C - 3시간 |
케이블 샘플: |
1200mm |
시험 전압: |
200~1000V 조정 가능 |

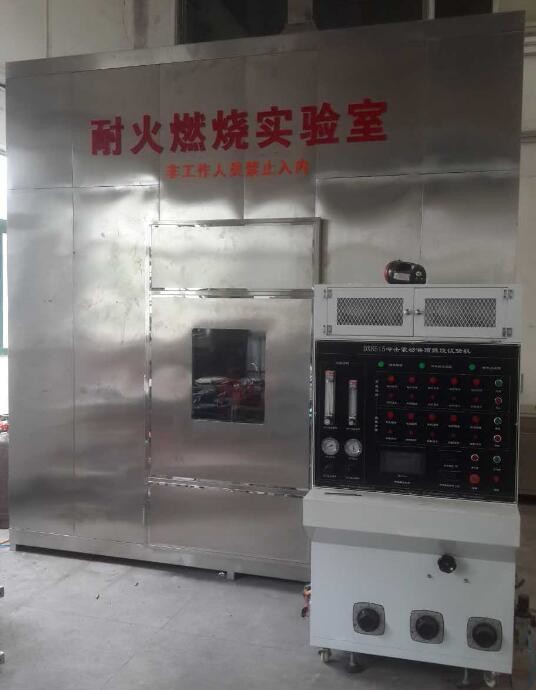

BS6387 화재 조건에서 회로 무결성을 유지하기 위해 필요한 케이블에 대한 시험 장치
요약
이 시험 장치에 필요한 케이블의 불에 대한 저항
화염 상태에서 회로 무결성을 유지하기 위해
용기: 600/1000V 이상, 총 지름이 ≥ 600V
20mm에 해당합니다.
BS6387 표준을 준수합니다.
이 영국 표준에서 제시된 시험은 두 개 이상의 케이블에 적용됩니다.
단열 선도체, 케이블에 다른 금속 물질이 포함되거나 포함되지 않음
장갑, 스크린 또는 회로 보호 선도자와 같은 요소. 테스트는 또한
단 한 개의 단열 선도자를 가진 케이블에 적용되며, 케이블이
적어도 다른 한 개의 금속 요소를 포함합니다. 테스트는
단 하나의 단열 선도자를 가진 케이블, 다른 금속 요소가 없는 케이블
장비 구성
1- 불에 대한 저항성 시험만
화재에 대한 저항 테스트 벤치에는 다음과 같은 부분이 포함됩니다: 케이블 지원 시스템, 연속 감지 장치, 열 소스.
케이블 지원 시스템: 케이블은 클립을 통해 케이블 자켓을 옆으로 클램프합니다. 케이블의 중간 부분은 두 개의 금속 고리로 고정됩니다.그리고 금속 반지는 장치의 다른 금속 부품에 연결됩니다.케이블 지원 장치는 그림 1에 표시되어 있습니다. 장갑 지름이 10mm 미만인 케이블 또는 시험 중에 상당한 이동이있는 다른 케이블에는 3 개의 금속 고리가 있습니다.각각 150mm 정도의 원래 금속 반지에 고정되어 있습니다..
2연속 감지 장치: 전류가 케이블의 모든 코어를 통과하도록 허용,3단계 별 연결 트랜스포머 또는 3단계 단기 트랜스포머 (또는 단기 케이블을 시험하는 경우 1단계 트랜스포머), 그리고 테스트 전압에서 최대 허용 누출 전류 3A를 유지하는 능력이 충분합니다.케이블의 다른 끝에 각 코어 와이어에 램프를 연결하고 대략 0의 전류를 적용.25A 가용 전압의 케이블에서
3열원:
1열은 610mm 길이의 튜브형 가스 연연으로 메탄과 불꽃이 많이 공급될 수 있습니다.
2온도 측정: 2mm 지름의 온도 측정기는 75mm 이상에서 불기에 평행하여 공기 입구 근처에 배치됩니다.
3시험 불온과 시간: (BS6387 연소 등급 참조)
A 650 °C ± 40 °C - 3시간
B 750 °C ± 40 °C - 3시간
C 950. C ± 40 °C - 3시간
S 950 C ± 40 °C -20분
4케이블 샘플: 샘플은 1200mm 이하의 완제품의 부분이며, 양쪽 끝에서 100mm의 껍질과 덮개 층이 제거됩니다.케이블의 끝에있는 케이블은 전기 연결에 따라해야합니다.
5시험 전압: 200~1000V 조절
어떤 종류의화재 시험?
소재 및 구조물의 반응 및 불에 대한 저항성 테스트와 화재 진압 구성 요소 및 시스템의 성능 테스트 (예: 소화기와 스프링클러)탐지 및 경보 시스템 및 케이블, 그리고 연기와 열 환기 시스템.
