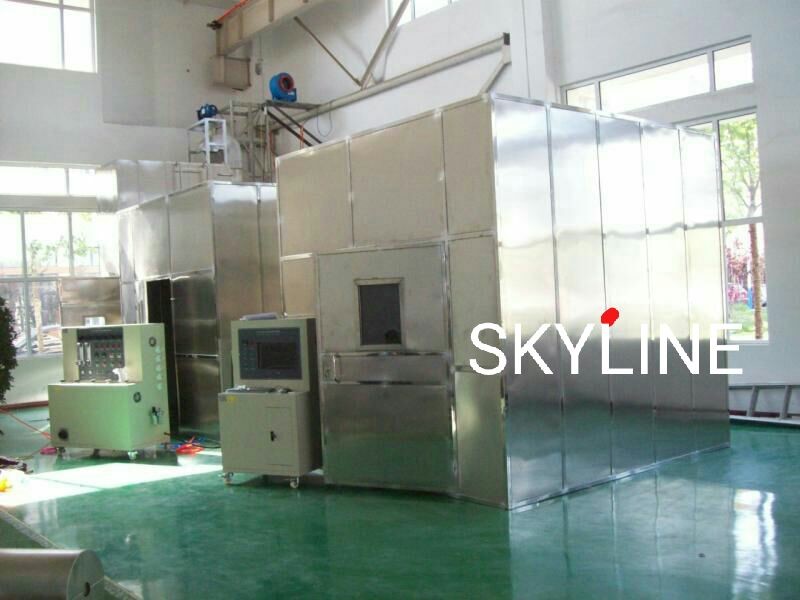

IEC61034 철선 및 케이블 스틸 구조 연소 챔버와 함께 연소 밀도 검사기

설명

IEC61034-1~2에 따르면,'시험장치'의 첫 번째 부분과 '특정 조건에서 케이블 또는 광케이블의 연소 밀도를 결정하기 위한 시험 단계 및 요구 사항'의 두 번째 부분연소 밀도의 결정은 케이블 또는 케이블의 연소 특성을 평가하는 중요한 측면입니다.인력 대피와 소방 장치의 근접을 결정하는 것과 관련이 있습니다.이 도구는 주로 특정 조건 하에서 케이블 및 광 케이블의 연소 농도를 결정하고 연소 밀도를 확인하는 데 사용됩니다.불로 타거나 불 없는 연소 조건에서, 전속도는 특정 조건에서 다른 케이블이나 케이블을 비교하는 방법으로 사용됩니다.

특징

이 도구는 기계, 광학 및 전자 기술의 세 가지 측면과 관련이 있습니다. 기계 및 전기 통합 제품입니다. 합리적인 구조의 장점이 있습니다.안정적인 성능과 쉬운 조작. 윈도우 XP 운영 인터페이스, 실험실 VIEW 스타일과 완벽한 보안 메커니즘.실시간 표시 측정 결과를 테스트하는 동안 그리고 동적으로 완벽한 곡선을 그리기 (디스플레이 속도와 시간 곡선을 통해), 데이터는 영구적으로 저장, 읽기 및 출력 인쇄 할 수 있습니다, 보고서를 직접 인쇄 할 수 있습니다.

측정 소프트웨어: 연기와 빛 밀도, 특정 광 밀도, 흡연율, 최대 흡연율 및 평균 연소 밀도의 주요 데이터는 WINDOWS XP+VB6에서 테스트 할 수 있습니다.0 동작 인터페이스. 그것은 또한 캘리브레이션, 편집, 테스트, 매개 변수 조정 및 기타의 운영 인터페이스를 가지고 있습니다. 이 프로그램은 컴퓨터 자동 제어, 수집, 기록 및 결과 정착을 사용합니다.그림 1 참조그림 2

그림 1: 빛 전달 곡선 차트

그림 2: 시험 결과 보고서 양식

원칙

특정 조건에서 케이블 또는 광 케이블의 연소 밀도를 측정하는 빛 측정 시스템은 빛 소스, 실리콘 광전지, 빛 소스 수신기 및 컴퓨터 시스템으로 구성됩니다.빛의 소스에 의해 생성 된 빛은 3M * 3M * 3M의 연기의 밀도를 통과, 1.5m + 0.1M의 지름의 균일 빔을 빛의 반대 벽에 형성합니다.빛 의 중심 에 설치 된 광전지는 빛 의 근원 에서 오는 빛 의 강도를 감지 한다. 화상 방에서 케이블의 연소로 인해 많은 연기를 생성 할 때, 광 전기 흡수 연기가,실리콘 광전자 빔 강도를 달성하기 위해 데이터 처리 컴퓨터 시스템으로 약화됩니다, 우리는 선형 반응 광 송출량으로 초기 100%에 대한 상대성을 계산할 수 있습니다.

연소 방의 설계, 두 가지 방법을 고객 선택: 첫 번째 벽돌 벽을 사용, 우리 회사는 설계 계획을 제공,공사 현장을 안내할 전문 엔지니어들을 보내; 두 번째 적절한 재료로 각 철 브래킷과 전체 큐브 연소 챔버에 고정됩니다.

장비 구성

전체 도구는 닫힌 시험 상자, 광계 측정 시스템, 알코올 디스크, 연소 시스템, 발화기, 시험 상자, 케이블 브래킷,온도 측정 장치 및 연소 밀도 검사 소프트웨어회로는 고 기술 콘텐츠와 안정적인 성능을 가진 단일 칩 마이크로 컴퓨터로 개발되었습니다. 이 도구는 모든 케이블에 적합합니다.그것은 유선 및 케이블 산업의 생산 공장 및 연구 및 테스트 단위로 널리 사용됩니다시험 상자는 27m3의 부피의 시험 큐브입니다.

세부적인 기술적 매개 변수

5다른 매개 변수 및 도입

a. 정문에는 점검 활동을 차단할 수 있는 창문과 불투명한 시야가 장착되어 있다.

b. 사각형 상자의 바닥에는 자동 발화 장치가 장착되어 있으며, 상단에는 상자의 내부 압력 조절 장치가 설치되어 있습니다.

c.광원: 12V의 반열등, 400~750nm의 빛 파장.

d. 수용기: 실리콘 광전지의 경우 0%의 송전성은 빛 없이 통과되며 송전율은 오클루션 없이 100%의 빛이다.

e.연소 시스템: 압력 조절 밸브, 필터, 조절 밸브 흐름 측정기 및 번너로 구성됩니다.

f.버너: 발화기와 알코올 디스크로 구성되어 샘플의 중심에 배치됩니다.

6주요 구성
