ISO 5660 콘 측정 열량 측정기

콘 열량 측정기.pdf
기기 도입
콘 칼로리미터는 Vytenis Babrauskas 박사가 100KW/m2의 열 방사선 값에서 테스트 한 직사각형 샘플 (100mm × 10mm) 의 산소 소비에서 파생됩니다.
콘 열량 측정기는 물질 연소의 산소 소비의 원리에 기반합니다. 산소 1kg 당 방출되는 열은 약 13.1MJ입니다. 그것은 물질의 열 방출을 측정합니다.발화 시간, 산소 소비, CO와 CO2 생산, 연소 가스 흐름.
콘 열량 측정기는 실험실의 크기에 엄격하게 적합하며 테스트 소프트웨어에 의해 설계된 자동 제어 단위는 사용자가 사용하기 편리합니다.그는 17인치 터치 스크린 컴퓨터를 사용합니다.국제 표준을 완전히 준수합니다.

표준을 준수
-ISO 5660 화재 반응 시험, 열 방출 속도, 연소 속도 및 질량 손실 속도
-ASTM E1354 산소 소비 칼로리미터를 사용하여 재료 및 제품의 열 및 가시적인 연소 방출 속도를 결정합니다.
- BS 476 Pt.15 건축 재료의 연소 및 구조 시험, 제품 열 방출율의 결정

기술 매개 변수

제품 특성 및 응용
1이동식 분석 캐비닛을 가진 코너 열량 측정기, ISO 9705, EN 13823 등과 같은 큰 열 방출율 테스트 시스템과 연결할 수 있으며, ISO 5660, ASTM E1354, BS 476 Part 15 등에 따라 작동합니다.시험 표준.
2통합된 시험체와 19인치 분석 캐비닛, 내장 PC 15인치 터치 스크린 컴퓨터, 전체 제어 및 자동 테스트.

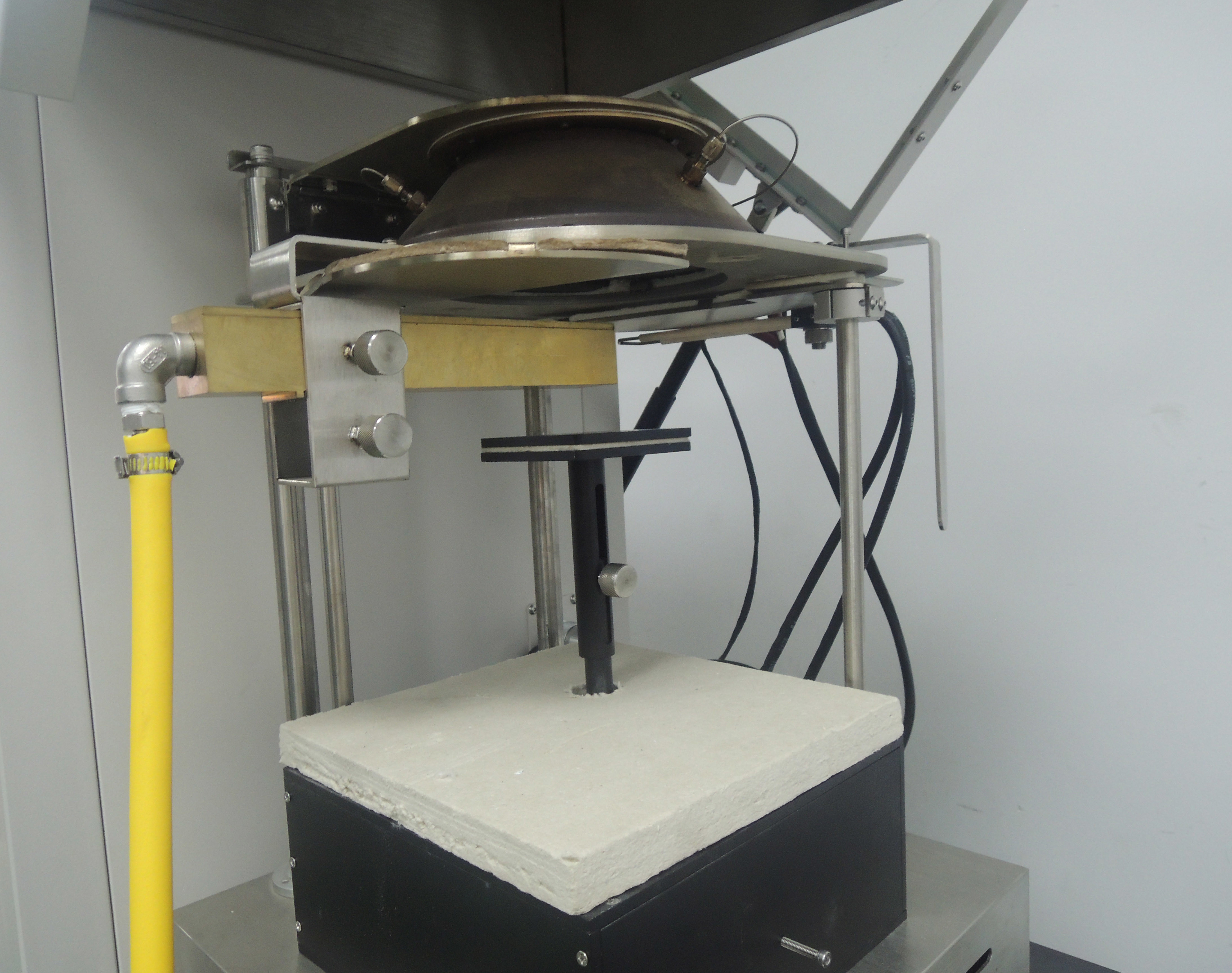

3피침형 히터 등급 전력 5000W, 열 출력 0 ~ 100kW / m2, PID 온도 컨트롤러를 사용하여, 방사선 피침은 수평 또는 수직이 될 수 있습니다.
450 x 50mm 범위의 표면의 중앙 부분에 노출되면, 오차의 중심에 있는 방사선은 2%를 초과하지 않습니다.
5샘플 무게 범위 0 ~ 3000g; 정확도: 0.1g.
6. 자동 분할 셔터 자동으로 샘플에 방사선을 전송하기 위해 열립니다.
7.ABB EL3020 패라마그네틱 산소 분석기, 패라마그네틱 변화 방법을 사용하여 가스 내 산소 농도를 측정합니다. 농도 범위 0-25%.
8레이저 시스템을 이용한 연소 밀도 분석, 시스템은 0.5mW He Ne 레이저, 주요 탐지기와 보조 탐지기로 구성됩니다.

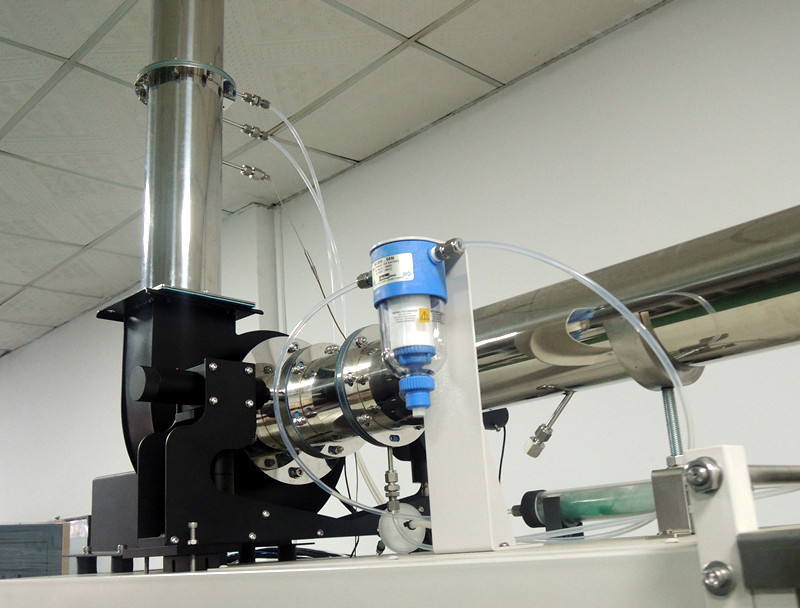

배기가스 시스템은 팬, 연기를 수집 덮개, 배기가스 파이프 및 오리피스 플레이트 흐름 미터 등으로 구성됩니다. 0 ~ 50g / s의 배기가스 팬 흐름 속도, 정확도 0.1g / s.
9반지 샘플러는 12개의 구멍을 가진 685mm의 연기를 수집하는 후드에서 설치되었습니다.
10배기가스 흐름 속도는 환기 위 350mm의 날카로운 가장자리 구멍의 양쪽에 압력 차이를 측정하여 결정되어야하며, 날카로운 가장자리의 내부 지름은
가장자리 구멍 판은 57mm + 1mm입니다.
11.ABB SCC-S 가스 샘플링 시스템은 샘플링 펌프, 필터, 콜드 트랩, 폐수 배출, 물 필터 및 CO2 필터를 포함한다.
소모 수 냉각 시스템 (ISO 5660에 따라) 을 사용할 때 수조 및 배관 장치가 필요하지 않습니다.
12전체 시험 시스템의 응답을 캘리브레이션하기 위해, C 계수의 값을 측정하기 위해 사용 된 사각형 개척 구리 캘리브레이션 번너를 사용한다.
13데이터 획득 시스템은 산소 분석기, 오리피스 미터, 열 쌍 및 다른 기기의 출력을 기록 할 수 있습니다.
응용: 건설 재료, 철도, 와이어 케이블의 열 방출 속도를 테스트하는 데 적합

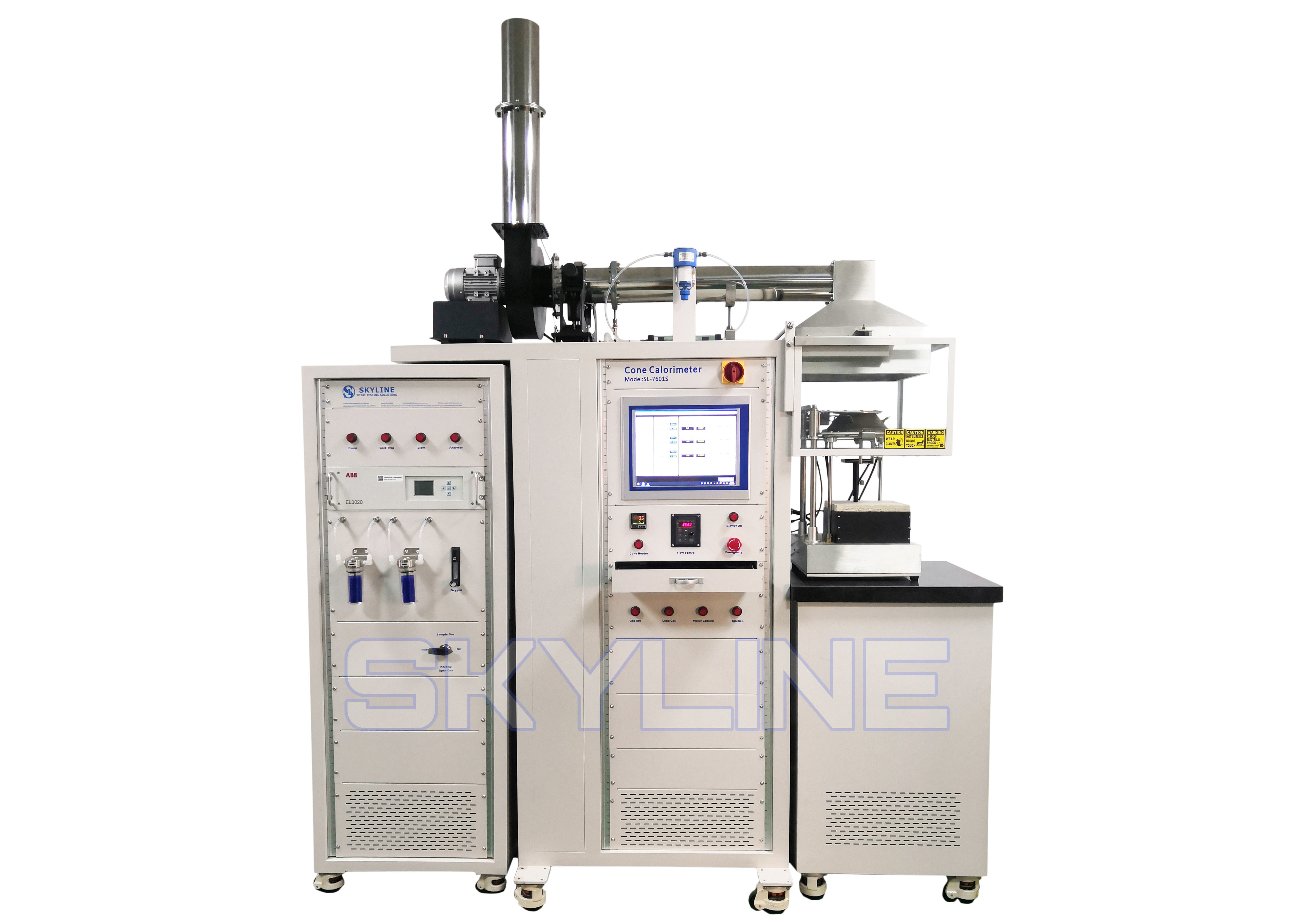

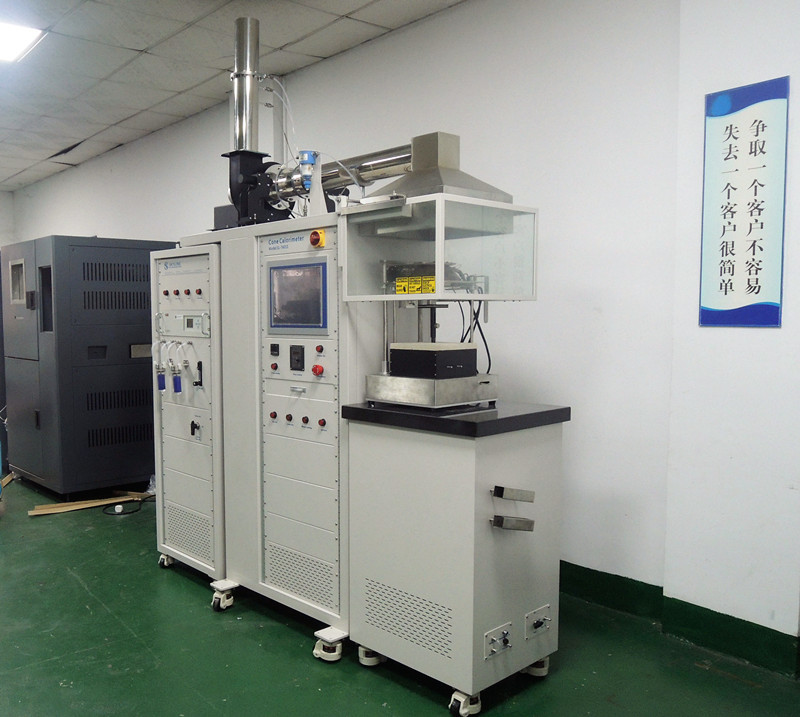

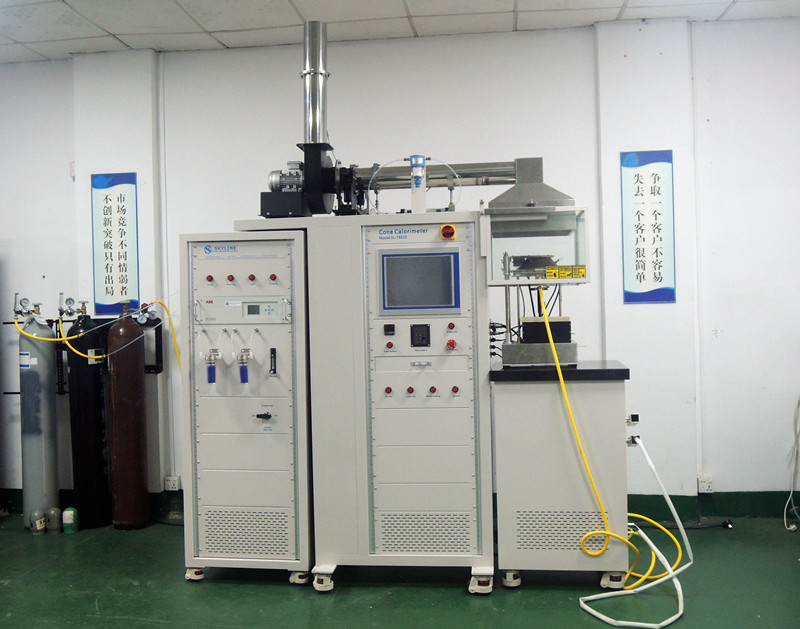

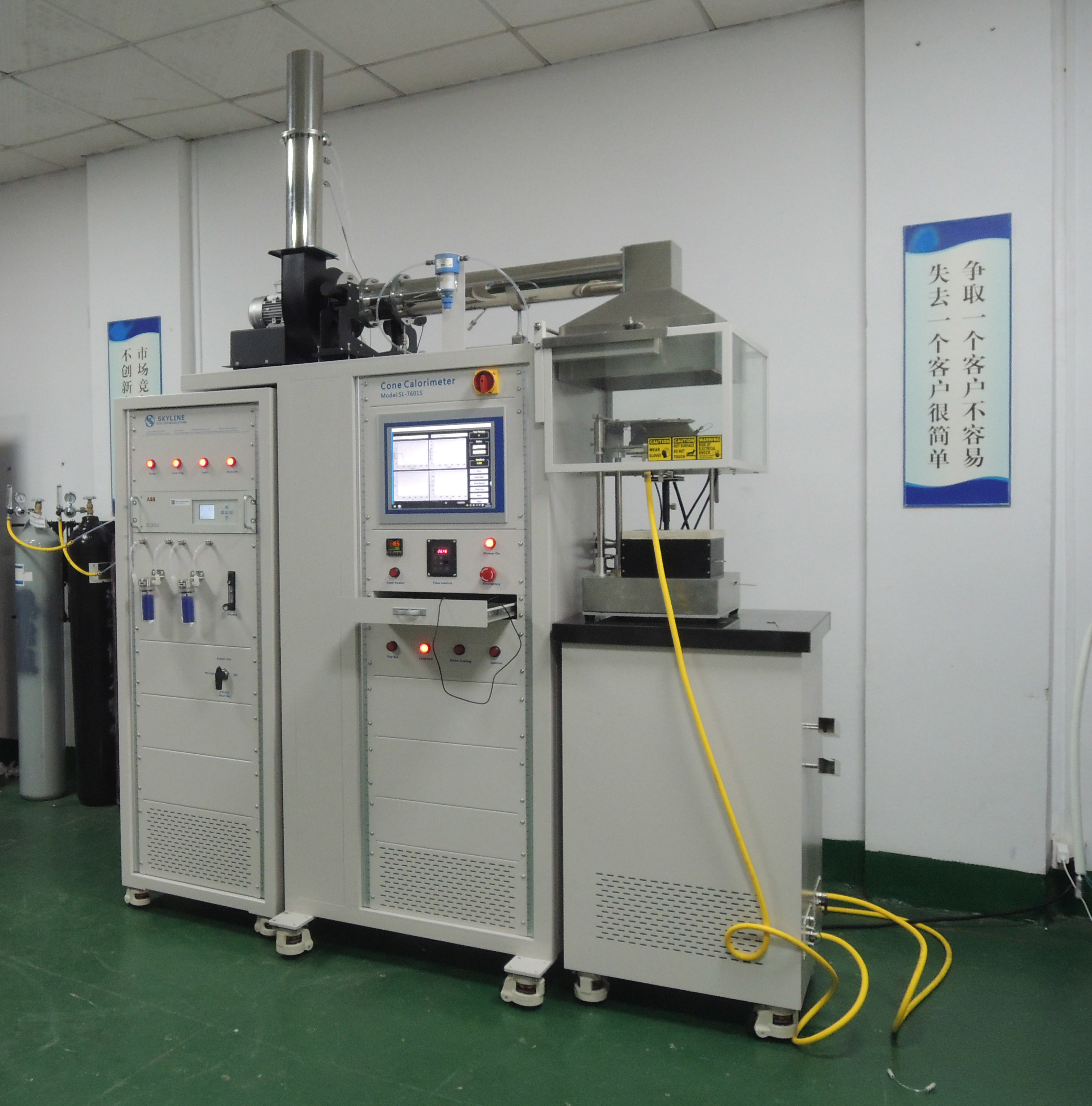

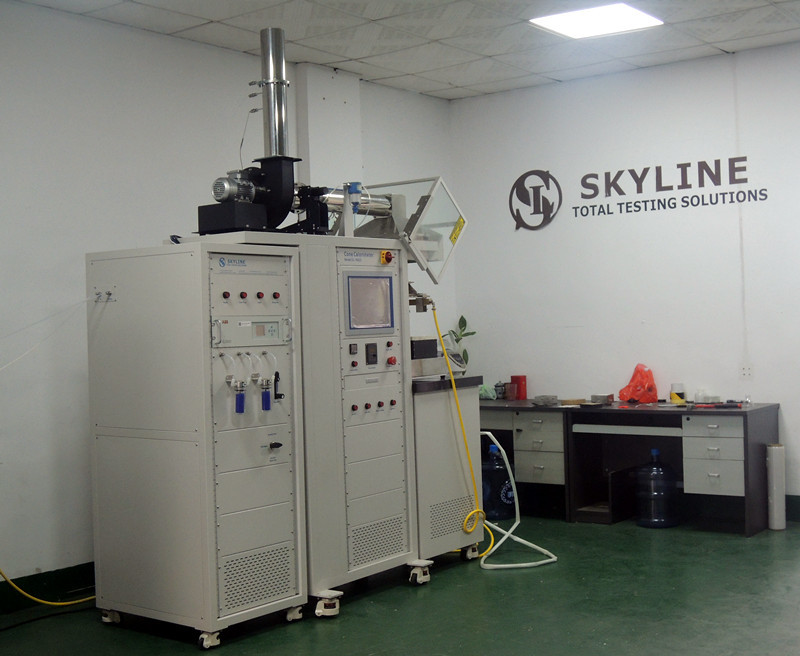

콘 열량 측정기의 제품 세부 사항
콘 열량 측정 기기의 이름은 Dr.Vytenis Babrauskas 그의 개발의 벤치 스케일 산소 고비를 위해 최대 100kW/m2의 흐름과 시험 표본 (100mm x 100mm) 을 검사콩칼로리미터 테스트는 순수한 연소 칼로리가 연소와 13에 필요한 산소의 양에 비례한다는 이론에 기반합니다.1kg의 산소를 소비할 때마다 1MJ/kg이 생성됩니다., 열 방출, 발화 시간, 산소 소비, CO 및 CO2 생성 및 시험 재료에서 생성 된 발화 가스 흐름이 측정됩니다.
표준
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

설치 요구 사항
전기: 230 볼트 명목 50 Amp
실내 온도: 10°C ~ 35°C
차원: 장치: 1800mm (W) x 900mm x (H) x 2600mm (D)
가스 공급:메탄, 질소, 압축 공기

아래 링크로 코너 열량 측정기 동작의 비디오를 참조하십시오:
https://youtu.be/-U20AJEfArg

회사 프로파일.pdf

콘 열량 측정기는 어떻게 작동할까요?

코너 (Cone) 는 원리에 기초한 화재 테스트 도구입니다.연소 샘플에서 방출되는 열의 양은 연소 중에 소비되는 산소량과 직접 관련이 있습니다.소재가 생성하는 열의 양은 화재의 심각성과 직접적으로 일치합니다.
