5% 정확성 ASTM E1623 중간 스케일 열량 측정기

ASTM E1623 중간 스케일 열량 측정기

1제품 소개

중간 규모 열량 측정기,특정 방사선 원소에 수직으로 노출된 샘플의 연소 특성을 측정하는 데 사용됩니다.

2기술 매개 변수

• 2.1 장비에는 방사선판, 샘플 장착 브래킷, 연소 가스 수집 및 가스 샘플 수집 시스템, 가스 분석 및 데이터 처리 시스템 및 가스 공급 시스템 등이 포함됩니다.
• 2.2 방사성 패널 장착 브래킷은 50*50mm 제곱 튜브로 용접되고 표면은 유효기간을 효과적으로 늘릴 수 있는 검은색 코팅으로 코팅된다.평면 튜브는 열 변형을 방지하기 위해 냉각수로 냉각 될 수 있습니다;
• 2.3 방사선판은 고온에 내성이 있는 세라믹판으로 구성되어 있으며, 표면은 불 없는 적외선 방사선원을 형성할 수 있으며, 강도는 50kw/m2 이하가 아니어야 한다.
• 2.4 단일 세라믹 디스크의 크기는 95*158mm이고, 4개의 조각이 모듈을 형성하고, 총 27개의 모듈이 1524*1330mm의 크기의 방사선원을 형성한다.
• 2.5 전기 불꽃 발화 장치에 의해 발화되는 파일럿 번너로 장착된
• 2.6 각 3개의 모듈은 개별적으로 불기장치, 천연가스 제어장치 및 벤투리 혼합기로 장착된다.
• 2.7 표본 장착 받침대는 고온에 견딜 수 있는 탄소강으로 용접되어 있으며, 최대 152mm 두께의 표본을 안정적으로 지원한다.
• 2.8 표본 장착 받침대가 트롤리에 설치되어 있고, 시험 표본은 바닥에 있는 레일로 빠르게 배치 및 제거될 수 있다.
• 2.9 가중장치로 장착되어 있으며, 정확도는 1g 이하입니다.
• 2.10 방사선에 노출되기 전에 표본의 표면 온도가 100°C 미만일 때 보호할 수 있도록 물로 냉각된 보호막이 장착된그리고 기압 장치로 2초 이내에 물 냉각 보호 덮개에서 벗어날 수 있습니다.;
• 2.11 방사성판의 표면 온도를 측정하는 피로미터로 장착되어 있으며, 정확도는 1°C 이하입니다.
• 2.12 시험 샘플의 아래쪽과 위쪽에 설치된 전기 가열 유선 발화 장치, 시험 샘플을 발화시키기 위해 사용된다.
• 2.13 슈미트-볼터 수냉 열 흐름계, 측정 범위 0-50kw/m2, 정확도 ±3%
• 2.14 열 흐름 캘리브레이션 패널, 740kg/m3의 실리시산 덮개판, 1000*1000*12.7mm, 5x5 총 25개의 캘리브레이션 구멍이 표면에 배치되어 있으며, 방사열을 캘리브레이션하는 데 사용됩니다.

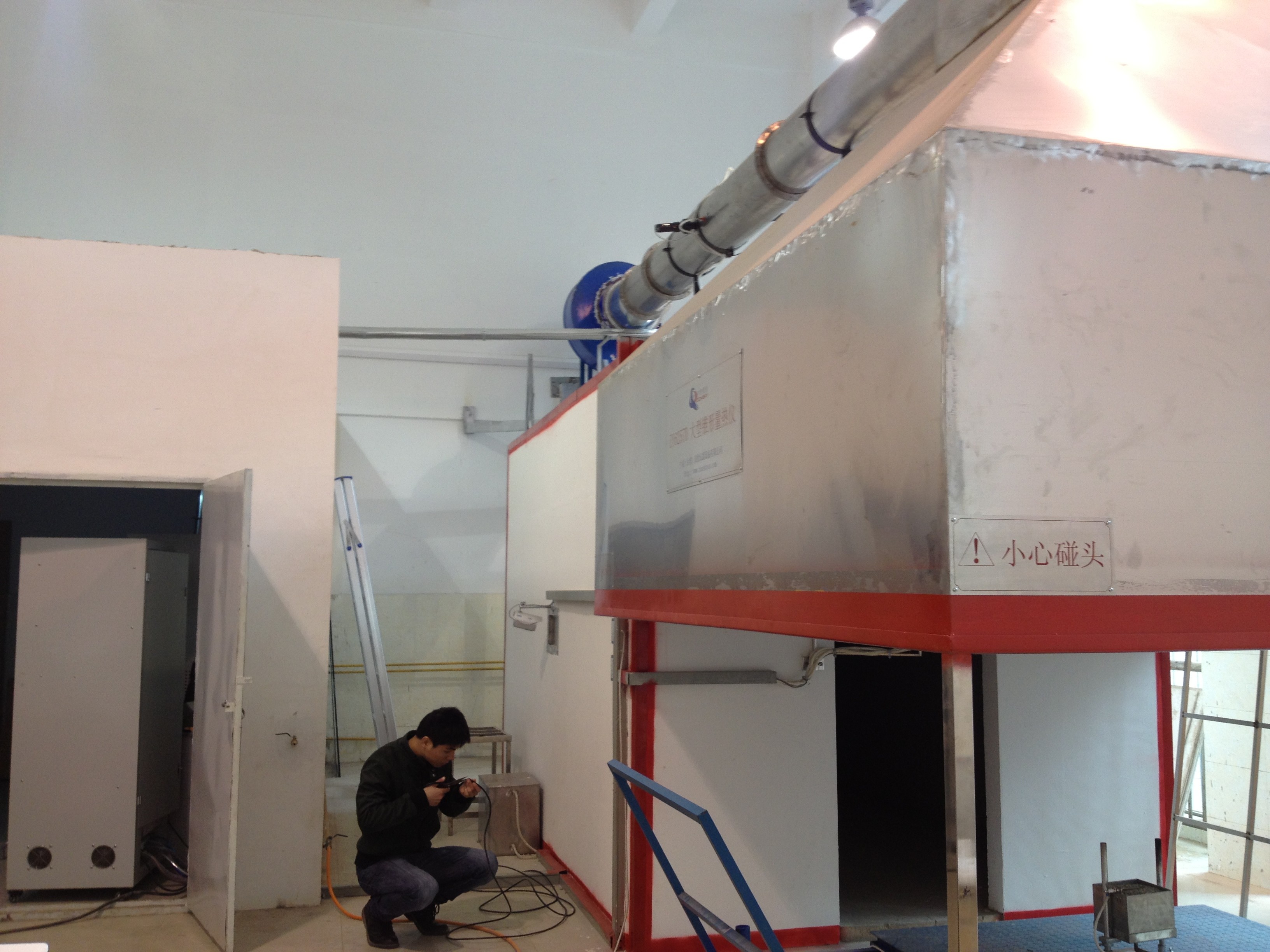

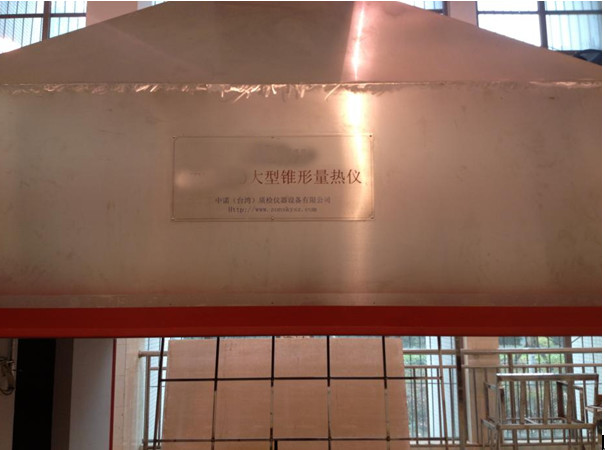

• 2.15 피소 가스의 피침형 수집기는 무게 테이블과 표 위에 바로 설치된다. 바닥 크기는 2440mm*2440mm이고 높이는 1000mm이다.피소 가스 수집기의 뿔형 상단 900mm * 900mm * 900mm의 정사각형입니다. * 900mm의 철판이 상단 사각형에 설치되어 연소 가스 호믹서를 형성합니다.
• 2.16 스테인레스 스틸 배기가스 파이프의 최단 길이는 5000mm 미만이고, 지름은 400mm이며, 양쪽 끝에는 연소 가스를 혼합하는 장치가 장착되어 있습니다.
• 2.17 연소시험에서 생성된 모든 연소 가스를 수집할 수 있는 용량이 충분하고, 팬의 배기가스 부피는 지속적으로 조절될 수 있다.그리고 연기의 배기가스 용량은 8000m3/h 이상이 아니어야 합니다.;
• 2.18 배기가스 팬은 원심방향 팬이며, 내부 탱크는 스테인레스 스틸로 만들어졌으며, 온도는 300도 이하이며, 주파수 변환 팬은 속도를 조절하는 데 사용됩니다.

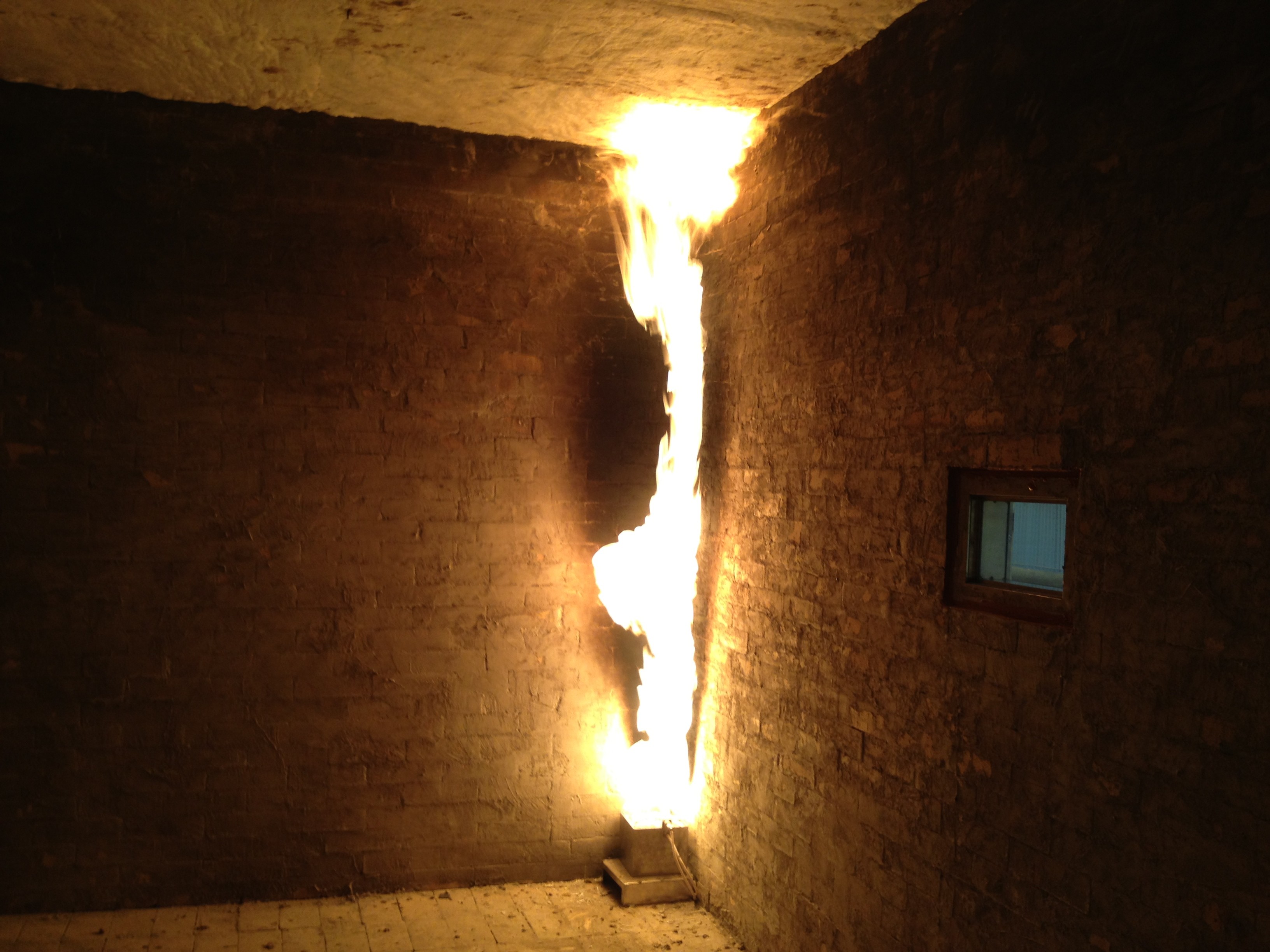

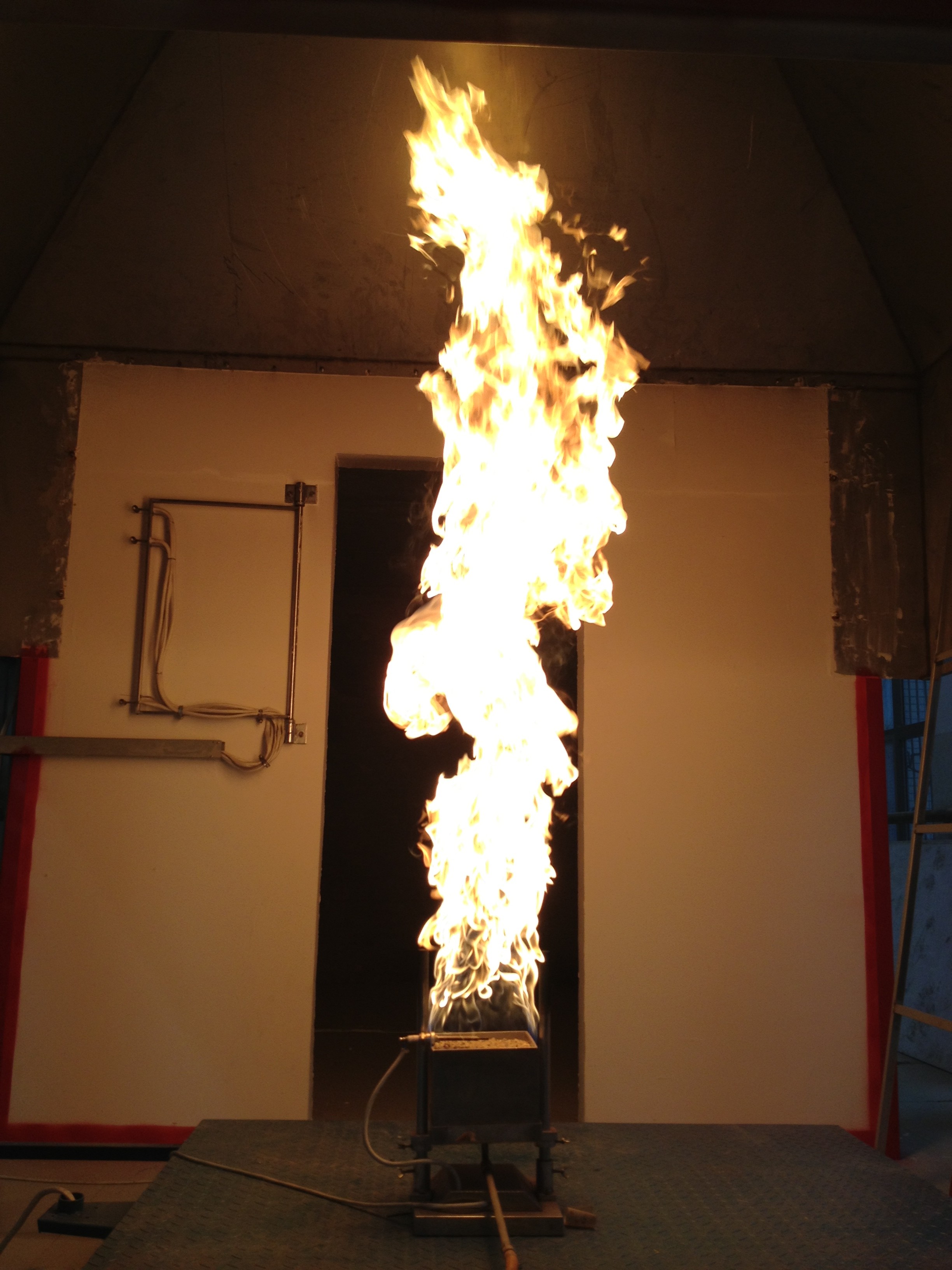

• 2.19 샌드박스 번러의 발화에는 표면 발화 방법이 채택되며, 불꽃 발화 및 발화 성공률이 낮은 다른 발화 방법이 사용되지 않습니다.
• 2.20 수입된 질량 흐름 조절기, 범위는 0g/s-7g/s, 판독 정확도는 1.5% 이상이고 최대 출력 전력은 300KW입니다.
• 2.21 길이 500mm의 파이프에는 3개의 내장 열쌍이 있고 열쌍의 설치 위치가 수집기에서 최소 400mm 떨어져 있다.
• 2.22 종합 측정 영역에 있는 길이 2155mm의 파이프 라인은 압력 탐사선, 3개의 열쌍 및 가스 샘플링 탐사 장치가 장착되어 있다.
• 2.23 연소 가스 샘플링 시스템, 연소 필터, 냉각 함정, 건조 기둥, 펌프 및 폐기물 액체 조절기,효율적인 연소 가스 샘플 수집 및 폐기물 액체의 제거를 보장 할 수 있어야합니다.;
• 2.24 수입 대막 펌프, 흐름 속도: 33L/min, 진공: 700 mmHg, 압력: 2.5bar
• 2.25 미국 PARKER 소스 필터의 필터 헤드는 0.5um PTFE 필터 소재가 들어있는 고체 PTFE로 만들어집니다.
• 2.26 수분 필터의 필터 헤드는 고체 PTFE로 만들어지며, 바닥 액체는 함정으로 배수될 수 있다.
• 2.27 압축기형 응축기, 냉각 용량 320KJ/h, 이슬점 안정성 0.1도, 이슬점 정적 변화 0.1K, 보호 등급 IP20
• 2.28 0-1L/min 범위의 수입 로타미터.
• 2.29 3개의 OMEGA 열쌍, 모두 0.5mm 지름의 장갑 단열 K형 열쌍이다. 접촉은 축으로부터 반지름 (87±5) mm의 원형 활에 위치해야 한다.120°의 포함 각도;
• 2.30 두 개의 쌍방향 프로브 세트가 최소 (0-100) Pa의 범위와 ±2Pa의 정확도를 가진 수입 압력 센서와 연결된다.압력 센서의 90% 출력 응답 시간은 최대 1 초입니다.;
• 2.31 가스 샘플링 프로브는 가스 조절기와 O2 및 CO2 입수 가스 분석기와 연결된다. 산소 분석기의 정확도는 0.02%이며 응답 시간은 12초를 초과하지 않는다.
• 2.32 수입된 산소 분석기는 패라마그네틱 타입이어야 하며 최소 16%~21% (V/V) 를 측정할 수 있다. 02. 산소 분석기의 반응 시간은 12초를 초과해서는 안 된다. 30분 이내에,분석기의 이동과 소음 100×10-6 이상데이터 획득 시스템에 분석기의 출력은 최대 해상도 100×10-6이어야합니다.
• 2.33 수입된 이산화탄소 분석기는 IR 타입이어야 하며, CO2를 최소 0%~10%의 농도로 측정할 수 있고, 분석기의 선형성은 전체 척도의 최소 1%가어야 한다.분석기의 반응 시간은 12초를 넘지 않아야 합니다.데이터 획득 시스템에 분석기의 출력은 최대 해상도 100×10-6이어야합니다.
• 2.34 광학 약화 시스템은 구연 배기가스 파이프의 옆 파이프에 유연성 관절로 설치된 화전형 조명이며 다음 장치들을 포함한다.
• 2.35 램프는 반열등이며, (2900±100) K의 색 온도에서 사용된다. 전원 공급은 안정적인 직류이며, 전류 변동 범위는 ±0 이내이다.5% (온도 포함), 단기 및 장기 안정성);
• 2.36 렌즈 시스템, 최소 20mm의 지름의 평행 빔으로 빛을 집중시키는 데 사용됩니다.광전지의 빛 방출 구멍은 그 앞의 렌즈의 초점에 위치해야 합니다., 그리고 그 지름 (d) 은 렌즈의 초점 거리 (f) 에 따라 d/f가 0보다 작아야 합니다.04;
• 2.37 탐지기와 수입된 실리콘 광다이오드 탐지, 광전기 탐지실은 0.1%의 선형 안정성, 10비트 측정 범위,실리콘 광다이오드의 스펙트럼 분포 반응성은 CIE (광도 곡선) 와 일치합니다., 표준 함수 V ((γ) 는 최소 ± 5%의 정확도를 달성 할 수 있습니다.
• 2.38 광적 약화 시스템의 90% 반응 시간은 3초를 초과해서는 안 된다.
• 2.39 데이터 획득 시스템 (데이터를 자동으로 기록하는 데 사용된다), O2와 CO2의 정확도는 최소 100×10-6 (0.01%), 온도 측정의 정확도는 0.5°C이다.다른 모든 도구에 대해타이완 어드밴텍의 인수 모듈을 채택합니다.
• 2.40 데이터 수집 시스템은 적어도 3초마다 다음의 관련 값을 기록하고 저장합니다.
• 시간, s;
• 프로판 가스가 연기를 통과하는 질량 흐름 속도, mg/s
• 양방향 탐사기의 압력차, Pa
• O2 농도 (V 산소/V 공기) %
• 이산화탄소 농도 (V의 이산화탄소/V의 공기) %
• 전체 측정 영역의 3점 온도 값, K
• 2.41 다양한 센서 캘리브레이션, 시스템 캘리브레이션 및 기술 지침을 위한 소프트웨어 인터페이스를 포함하는 표준 테스트 소프트웨어.
