ISO 3008-2007 불화성 시험 장비 수직 연소 시험 오븐

ISO 3008-2007 불화성 시험 장비 수직 연소 시험 오븐

적용

수직 분단 구성 요소의 열에 설치된 문과 롤러 블라인드 조립체의 화재 테스트에 적합합니다. 힌지 문, 피브 문, 수평 슬라이드 문, 수직 슬라이드 문과 같은,(연결된 슬라이딩 도어와 섹션 도어를 포함하여) 롤러 셔터, 다른 슬라이딩, 접는 도어, 플래프 도어, 벽에 움직일 수있는 패널의 불 저항 테스트.

표준 준수

ISO 3008-2007 "불시험문 및 롤러 셔터 조립" "건축 부품의 화재시험 방법 I부: 일반 시험 요구 사항"에 따라NFPA "불문 화재 시험 방법"에 따라

기술 매개 변수

1기기 구성: 화재 테스트 오븐, 가스 흐름 측정 시스템, 온도 측정 시스템 및 압력 측정 및 제어 시스템.

2. 화재 시험 오븐: 수직 시험 오븐, 크기 3M (길이) x1.2M (깊이) x3M (높이) (자격화 할 수 있습니다)

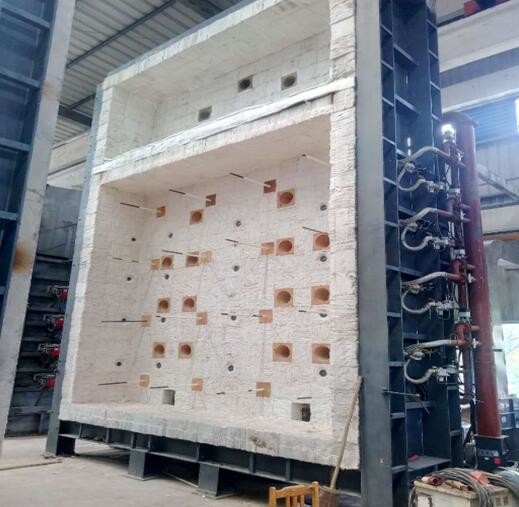

3오븐 구조: 강철 구조 프레임은 강철 구조 프레임의 중앙에 난방성 벽돌로 오븐 벽을 형성하는 데 사용됩니다.오븐 벽의 내부면은 1000kg/m3 이상의 밀도를 가진 고온 내성 열 절연 물질로 만들어집니다.외면은 색상의 강철으로 포장되어 있으며, 오븐 부리 재료의 두께는 65mm이며, 오븐의 온도 시험 온도는 1250°C까지입니다.설치 및 내장 및 우리의 공장에서 테스트, 그리고 귀하의 회사의 미리 설정된 기능에 따라 적절한 재부하에 분해됩니다. 부품은 포장되고 트레일러로 운송됩니다.

4연료 사용: 천연가스 (사용자 소유)

온도 측정 시스템

1오븐에 있는 열쌍: 오븐은 GB/T 16839에 따라 와이어 지름 2.0MM의 K형 니켈-크롬-니켈 실리콘 열쌍을 채택합니다.1, 중간에 열 저항성 물질과 뜨거운 끝을 가진 열 저항성 스테인레스 스틸 인하, 튀어나온 수면 길이는 25MM 이상이며 총 5mm입니다.온도 정확도는 <±15 °C.

2반발 표면 온도 측정: 0.2MM 지름과 12MM 지름의 0.5mm 열쌍이 둥근 구리 판 위에 있습니다.GB/T16839에 명시된 큰 니켈-크롬-니켈 실리콘 열쌍에 따라.1그것은 30MM의 길이와 너비와 2.0MM의 두께를 가진 아스베스트 라인어를 덮어야합니다. 총 28

3평균 온도 측정: GB/T7633-2008 및 GB/T17428-2009에 적합한 8 개의 열쌍

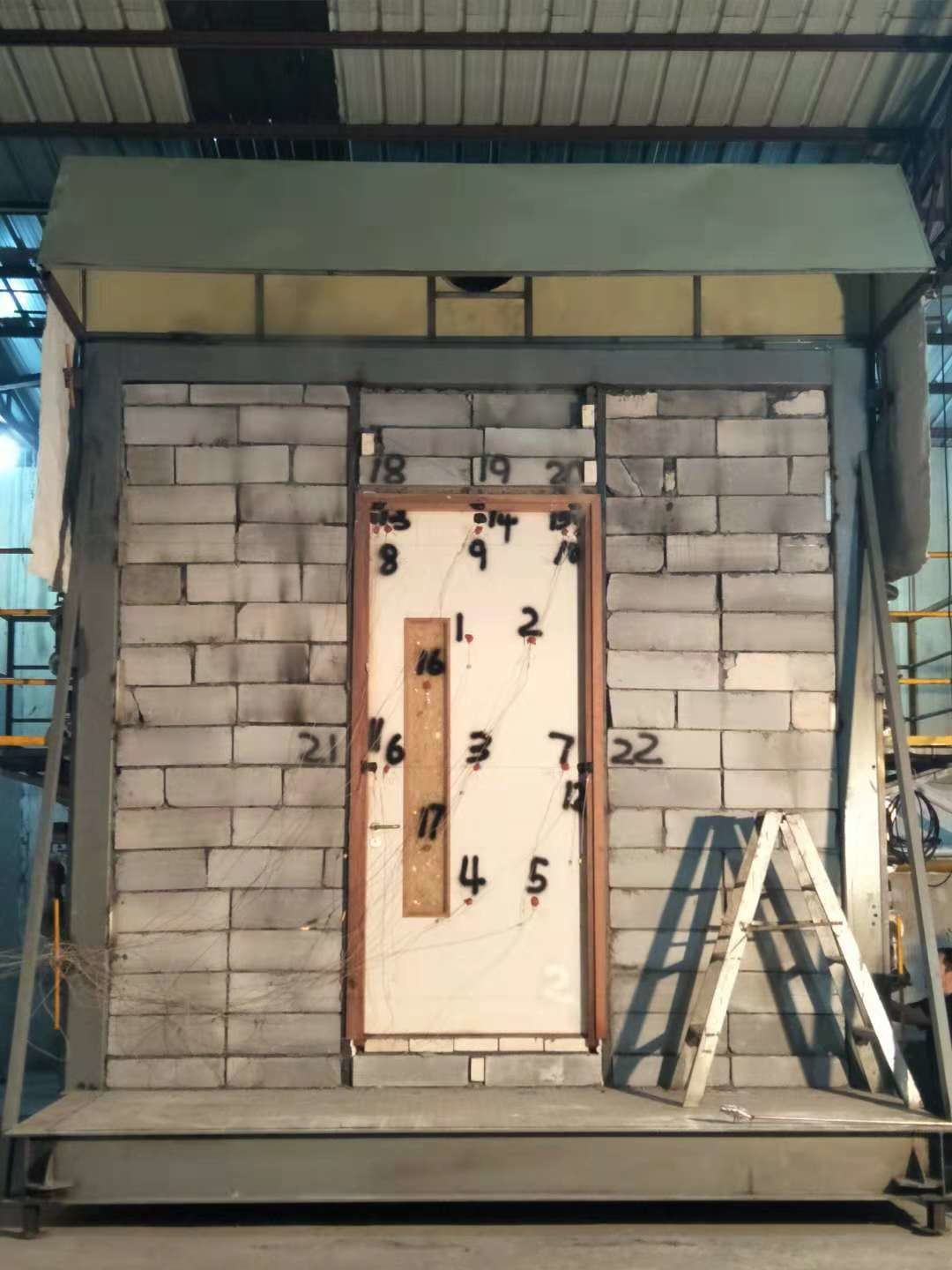

4최대 온도 측정: 20 열쌍은 1200mm의 최대 너비의 슬레이와 함께 이중 문을 측정 할 수 있습니다.

5이동 열 쌍: 적외선 온도 측정

6내부 열 쌍: 4 개의 열 쌍, 환기 통로의 내부 온도를 측정하기에 적합합니다.

7환경 온도 측정: GB/T16839에 명시된 큰 니켈-크롬-니켈 실리콘 K형 열쌍에 부합하는 지름 3.0mm의 껍질 열쌍을 사용합니다.1.

8오븐에서의 압력 측정: T 모양 측정 탐사선, 측정 정확도 ± 2pa. 3

9부하 시스템: 압력 센서를 사용하여 측정

10변형 측정 장치: 전자 변형 측정 장치를 사용하여

11. 슬롯 프로브: GB/T9978.1 표준에 따라 제조

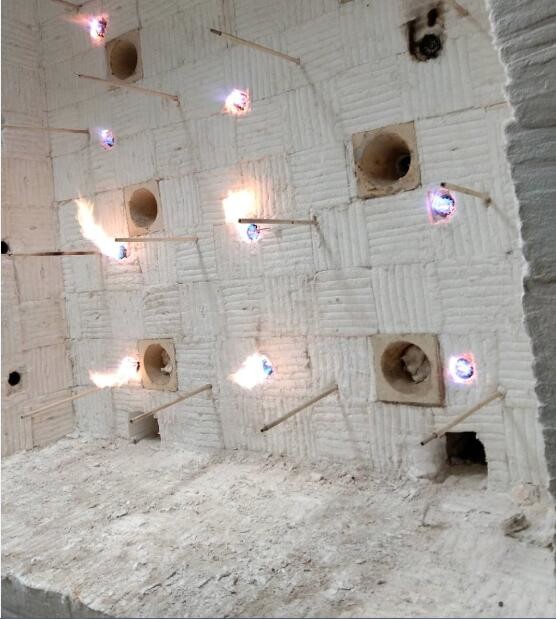

12. 연소 노즐: 8개의 고속 연소기가 양쪽 벽에 탑재되어 있으며, 각 쪽에 4개씩 있습니다. 연기를 가열하는 데 필요한 열을 공급합니다.

13배기 연소: 배기 벽의 뒷쪽에 세 개의 배기 구멍이 설치되어 뒤쪽의 연소로 연결되며, 연소 체내의 연소 가스는 배출됩니다.제어 압력.

14화재 구멍을 관찰: 시험 도중 시험 조각의 화재 표면과 불꽃을 관찰하기 위해 오븐 몸의 뒷 측면 벽에 두 개의 화재 구멍이 있습니다.

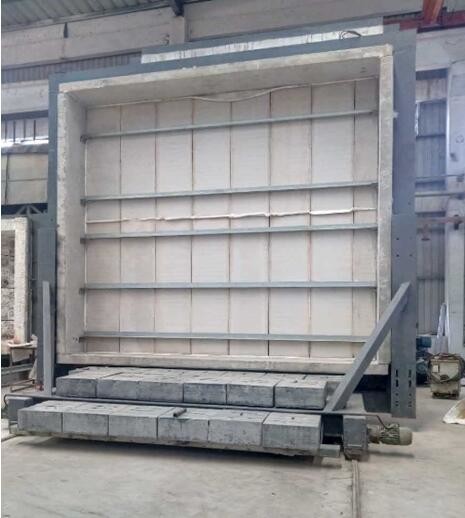

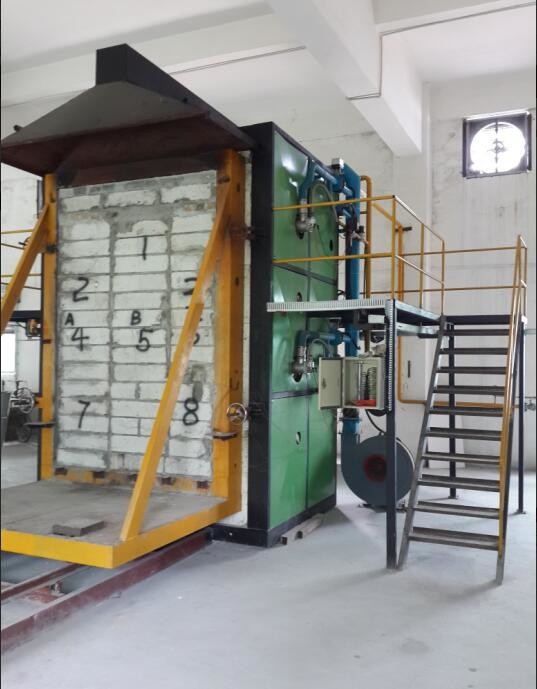

15. 로딩 장치: 그것은 3.5m 높고 3.0m 폭의 카트를 채택하고 자동차 카시와 시험 조각 플랫폼으로 구성됩니다. 자동차 카시는 4 개의 지상 바퀴로 설계되었습니다.철도에 이동할 수 있는시험 플랫폼: 3.0m*3.0m의 제곱 철 프레임. 시험 중에 시험 조각과 함께 시험 조각 플랫폼은 전기 승강기를 사용하여 차량 몸체에 들어갔다.그 다음 카트는 테스트 위치로 밀려 고정, 그리고 테스트가 시작되었습니다.

16전기 제어 부품: 임베디드 통합 산업 컴퓨터를 사용하는 MCGS 구성 소프트웨어 및 PLC 프로그램. 주요 제어 인터페이스, 오븐 온도 곡선 인터페이스,시험 조각 온도 인터페이스, 역사 기록 인터페이스와 매개 변수 결정 인터페이스.

17시험 오븐 바닥 면적: 약 20 평방 미터
