제품 세부 정보
원래 장소: 중국
브랜드 이름: SKYLINE
인증: CE , Calibration Certificate
모델 번호: SL-BT90
지불 및 배송 조건
최소 주문 수량: 1 단위
가격: negotiated
포장 세부 사항: 접착판 케이스
지불 조건: L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 10 유닛 / 달
기계의 최대 주파수: |
변위, 군, 시간과 다른 제어 수법으로, 컴퓨터 자동 제어 |
센서 용량: |
디스크 유형 센서 5000N*1pcs |
부하 요소 결의안: |
1/10000 |
전기적 실린더: |
전기적 실린더 서보 제어 |
변위 행정: |
150 mm(±75mm) |
시험의 수: |
0-999999는 임의로 졌습니다 |
제어 방법: |
폐-루프 제어를 완전히 강행하세요 |
제어 소프트웨어: |
자가 발달 특정 소프트웨어 |
표시 방법: |
컴퓨터 제어와 모니터 |
데이터 수집: |
고속 획득 카드 |
힘 획득 주파수: |
>200KHz |
힘 파형: |
시노 파동 |
자동 정지: |
군사력이 시험편이 손상될 때 설정, 자동 정지에 도달하지 않는 자동 정지 |
보고 프린팅 포맷: |
본인 -세이빙 테스트 결과가 보고합니다 |
테스트 지그: |
1SET |
무게: |
400KG |
전원 공급: |
AC220V,15A |
차원: |
테스트 벤치 :2400*820*900mm |
기계의 최대 주파수: |
변위, 군, 시간과 다른 제어 수법으로, 컴퓨터 자동 제어 |
센서 용량: |
디스크 유형 센서 5000N*1pcs |
부하 요소 결의안: |
1/10000 |
전기적 실린더: |
전기적 실린더 서보 제어 |
변위 행정: |
150 mm(±75mm) |
시험의 수: |
0-999999는 임의로 졌습니다 |
제어 방법: |
폐-루프 제어를 완전히 강행하세요 |
제어 소프트웨어: |
자가 발달 특정 소프트웨어 |
표시 방법: |
컴퓨터 제어와 모니터 |
데이터 수집: |
고속 획득 카드 |
힘 획득 주파수: |
>200KHz |
힘 파형: |
시노 파동 |
자동 정지: |
군사력이 시험편이 손상될 때 설정, 자동 정지에 도달하지 않는 자동 정지 |
보고 프린팅 포맷: |
본인 -세이빙 테스트 결과가 보고합니다 |
테스트 지그: |
1SET |
무게: |
400KG |
전원 공급: |
AC220V,15A |
차원: |
테스트 벤치 :2400*820*900mm |

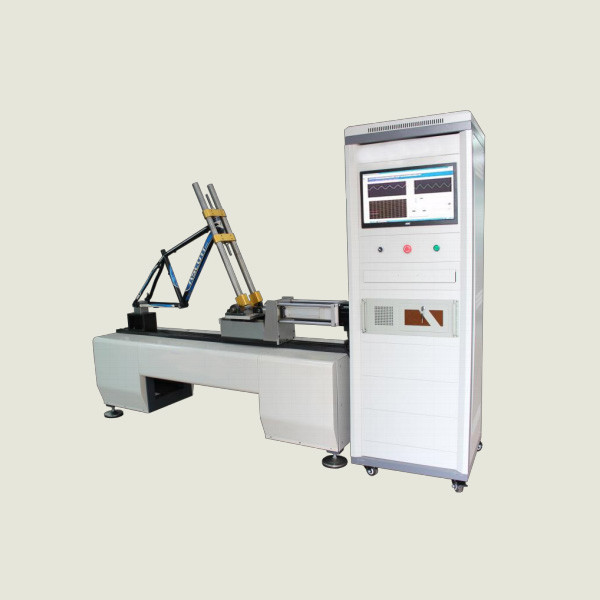

이 기계는 자전거 프레임에 대한 피로 테스트를 수행합니다. 자전거 프레임 페달 피로 테스트를 테스트 할 수 있습니다. EN 15194 전기 자전거, ISO4210-6.4.4 이 시험 사양의 모든 프레임 스타일
표준에 따르면: EN 15194 전기 자전거, ISO4210, EN14781 로드스터, EN14766 산악 자전거, EN14764 도시 자동차. CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS에 의해 설계되었습니다.BS 9개국 시험 표준.
1 표준 방법 에 따라 시험 기계 에 프레임을 고정 하고, 포크 의 위치 는 프레임 의 크기에 맞게 수동 으로 조정 될 수 있다.
2 차 운전자와 포크 를 롤러 축 에 고정 하고, 후방 갈고리를 후방 축 에 고정 하고, 후방 축 고정 블록 을 잠그십시오.
3 프레임 수직 힘 부하 장착장치를 표준 방법에 따라 시험 기계에 부착합니다.로딩 빔의 높이는 프레임의 높이에 맞게 수동으로 조정할 수 있습니다..
4컴퓨터에서 시험에 필요한 시험 힘 값과 수를 설정합니다.
5허용되는 프레임의 최대 변형을 조정하면 기계는 일부 변형을 초과하면 자동으로 테스트를 중단합니다.
6테스트를 시작하기 위해 테스트 프로그램을 시작, 테스트 또는 테스트 조각 손상을 설정 된 번에 도달하면, 자동으로 테스트를 중지하고 테스트 결과를 유지합니다.
프레임 수평 피로 테스트 사이클 및 힘 값
| 자전거의 종류 | 도시 자전거 | 어린이용 자전거 | 산악 자전거 | 경주 |
|
앞 힘 값 F/N |
450 | 450 | 1200 | 600 |
| 역전력 값 F/N | 450 | 450 | 600 | 600 |
| 시험 기간 사이클 | 100000 | 100000 | 50000 | 100000 |
| 기계의 최대 주파수 | 5Hz |
| 센서 용량 | 디스크 타입 센서 5000N*1pcs |
| 부하 요소 해상도 | 1/10000 |
| 전기 실린더 | 전기 실린더 서보 제어 |
| 이동 도중 | 150mm ((±75mm) |
| 검사 수 | 0-999999 임의로 설정 |
| 제어 방법 | 완전 닫힌 루프 제어 |
| 기계의 최대 주파수 | 컴퓨터 자동 제어, 이동, 힘, 시간 및 기타 제어 방법 |
| 제어 소프트웨어 | 자체 개발된 특수 소프트웨어 |
| 표시 방법 | 컴퓨터 제어 및 모니터 |
| 데이터 수집 | 초고속 획득 카드 |
| 힘 획득 주파수 | >200KHz |
| 힘 파동 형태 | 시노 파동 |
| 자동 정지 | 세력이 설정에 도달하지 않을 때 자동 정지, 시험 조각이 손상되었을 때 자동 정지 |
| 보고서 인쇄 형식 | 보고서를 작성하기 위한 자기 저장 테스트 결과 |
|
시험 장치는 |
1 세트 |
|
무게 |
400kg |
|
전원 공급 |
AC220V,15A |
|
차원 |
테스트 벤크:2400*820*900mm 컨트롤 캐비닛: 600*600*1830mm (L*W*H) |
1신호 변환 컨트롤러
(1) 부하 센서
(2) 신호 변환 수집기
기본 기능은 다음 정보를 얻기 위해 샐러드 튜브 테스트 프로그램을 실행합니다.
(1) 실시간 힘 대 시간 곡선
(2) 실시간 주파수 대 시간 곡선
(3) 당기 힘의 최대 값
(4) 실제 시간 분해 값
(5) 그래프 비교
(6) 표준편차
